Oszilloskop 50MHz model UTD1050CL

Detailní popis produktu

Osciloskop Uni-T UTD1050CL

Uni-T UTD1050CL je kompaktní a všestranný osciloskop, který kombinuje funkčnost klasického osciloskopu s dalšími měřicími možnostmi. Díky svým parametrům a pohodlnému ovládání je ideálním nástrojem pro techniky, inženýry a nadšence elektroniky.

Přesná Analýza Signálů

UTD1050CL nabízí šířku analogového pásma 50 MHz, což umožňuje přesné monitorování signálů se střední frekvencí. Vzorkovací frekvence na úrovni 250 MS/s a doba náběhu ? 7 ns umožňují přesné zachycení dynamických změn signálu. Hloubka paměti činící 12 kpts poskytuje dostatečné množství dat k analýze, což je klíčové při zkoumání složitějších průběhů.

Všestranné Měřicí Funkce

Zařízení nabízí širokou škálu automatických měření, včetně měření špičkových hodnot, středních, RMS, doby náběhu a pádu, a také frekvence a periody. Osciloskop podporuje také funkce spouštění Edge, pulse width, slope a video, což zvyšuje jeho všestrannost v analýze různých typů signálů. Navíc funkce FFT (rychlá Fourierova transformace) umožňuje spektrální analýzu signálů.

Kompaktní Konstrukce a Pohodlí Použití

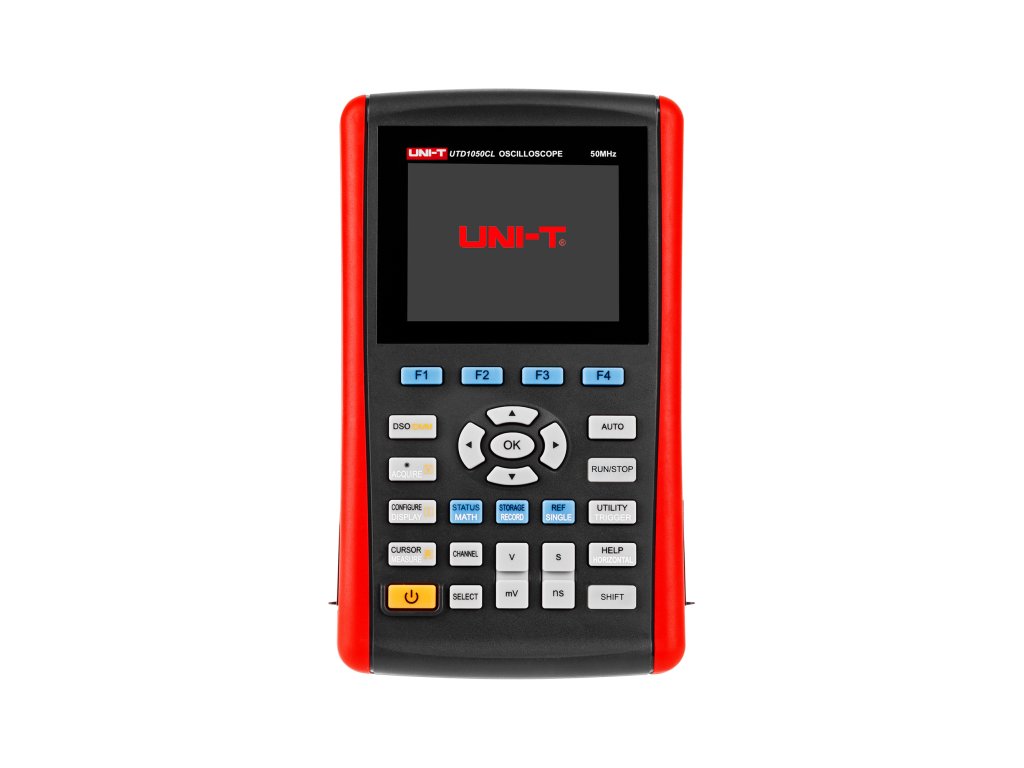

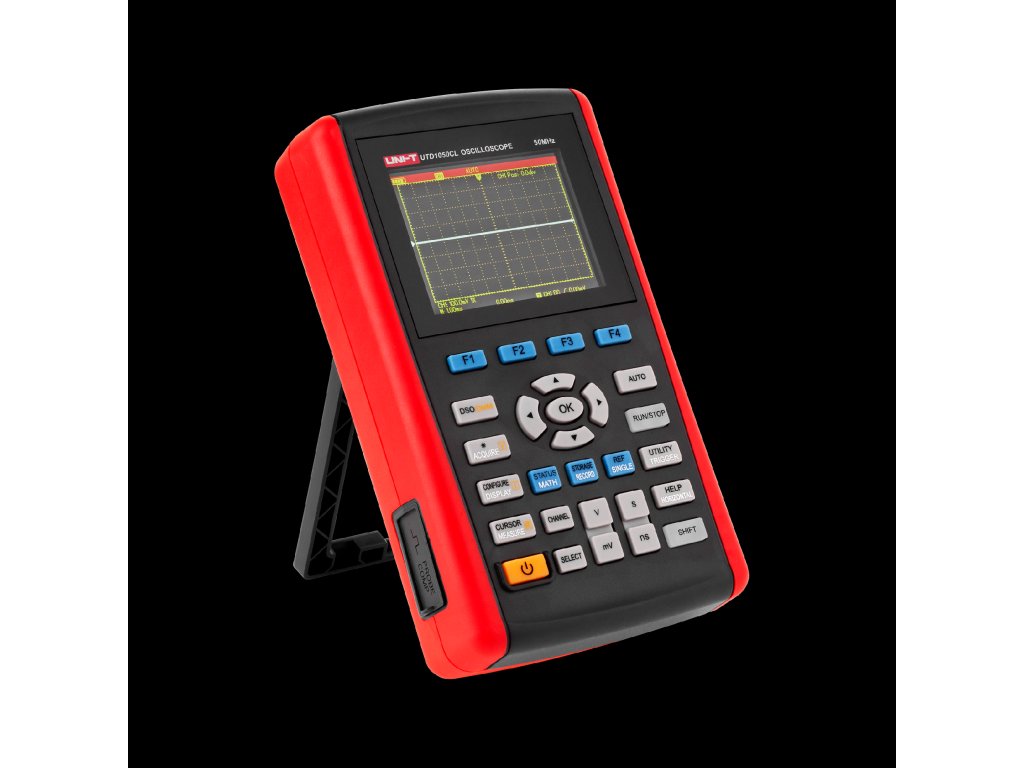

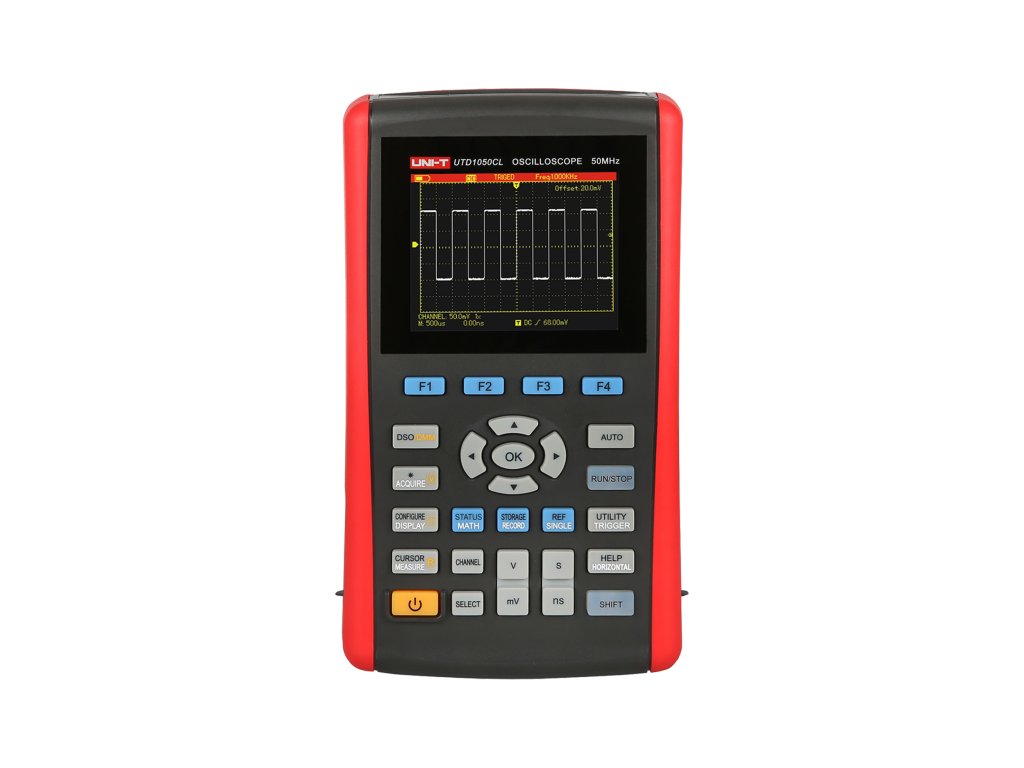

UTD1050CL je vybaven 3,5palcovým TFT LCD displejem s rozlišením 320x240 px, který zajišťuje čitelný obraz a snadné ovládání. Zařízení je napájeno lithium-iontovou baterií s kapacitou 3600 mAh, což umožňuje dlouhodobou práci v terénu bez nutnosti neustálého nabíjení. Kompaktní rozměry a nízká hmotnost (0,9 kg) činí osciloskop snadno přenosným a použitelným na různých pracovních místech.

Bohaté Příslušenství a Snadná Integrace

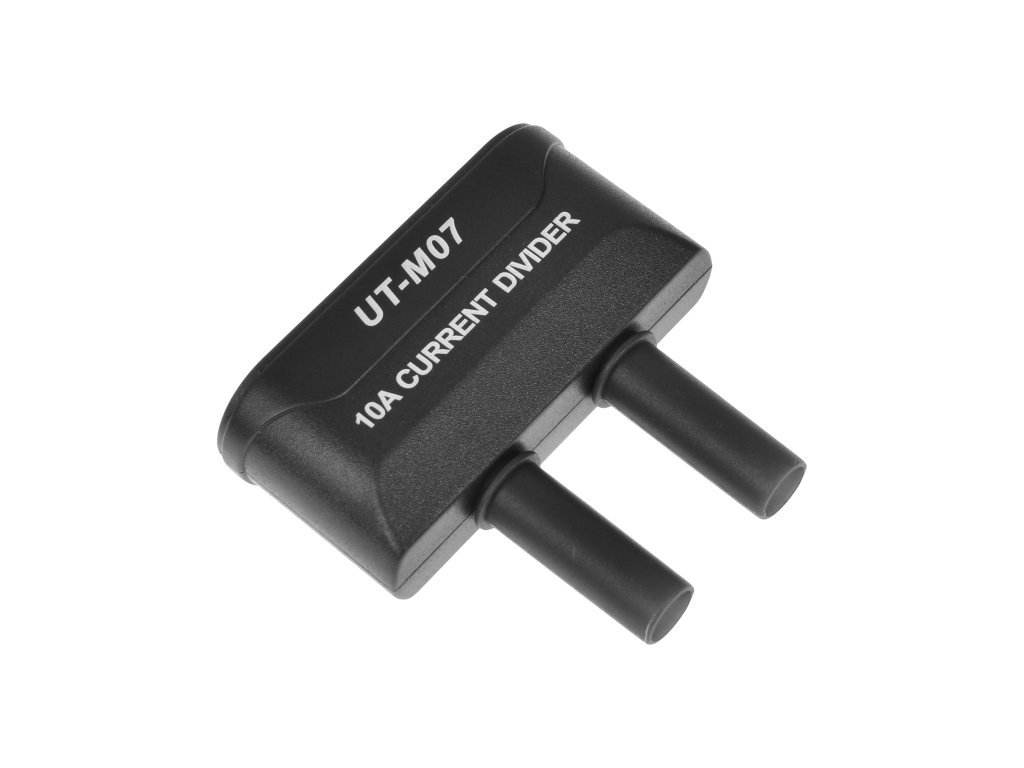

Osciloskop Uni-T UTD1050CL je dodáván s plnou sadou příslušenství, včetně měřicích kabelů, měřicí sondy, USB kabelu, nabíječky a adaptérů pro měření proudu. Mini USB rozhraní umožňuje snadné připojení k počítači, což usnadňuje ukládání a analýzu dat a integraci s dalšími nástroji a softwarem.

HLAVNÍ PARAMETRY
Šířka analogového pásma: 50 MHz
Počet kanálů: 1
Doba náběhu: <= 7 ns
Vzorkovací frekvence: 250 MS/s
Hloubka paměti: 12 kpts
Časová základna: 5 ns/div ~ 50 s/div
Citlivost vertikální odchylky: 5 mV/div ~ 20 V/div
Způsoby záznamu: Nastavení, průběh, bitmapa
Způsoby spouštění: Edge, pulse width, slope, video
Operace na průbězích: FFT
Automatické měření: Špička-špička, amplituda, hodnoty: maximální, minimální, špičková, dolní, střední, střední, RMS, předzáznam, frekvence, perioda, doba náběhu, doba pádu, kladná/záporná hodnota impulsu, faktor výplně
Frekvenční okno: 6 bitů
Rozhraní: Mini USB

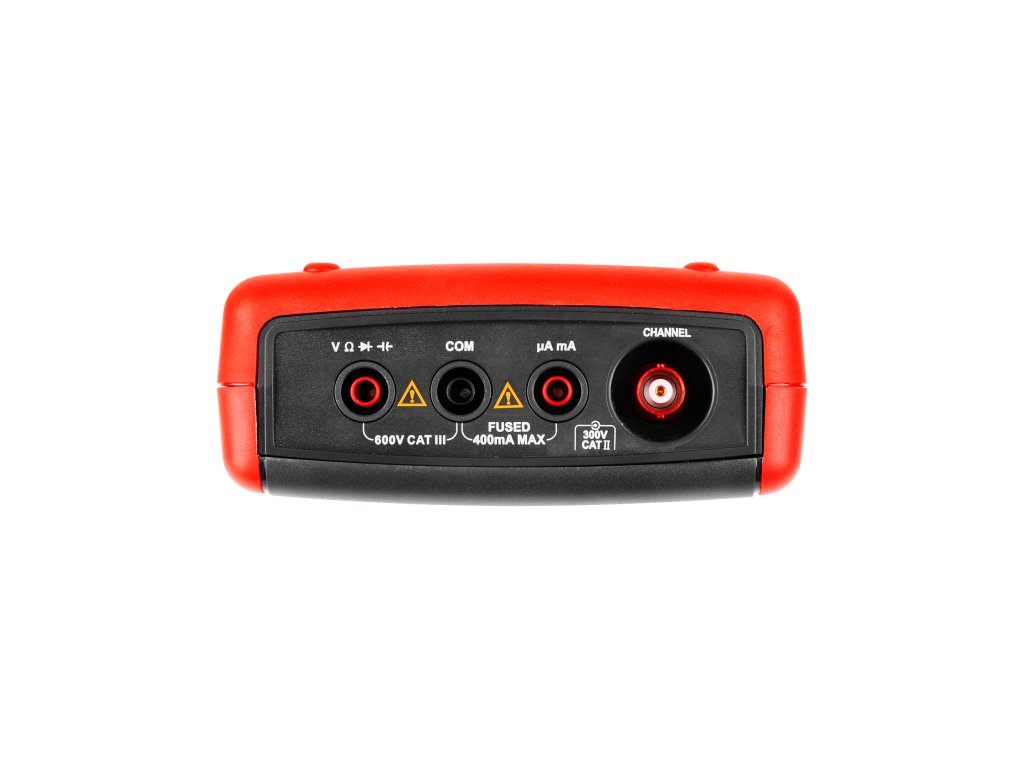

MĚŘICÍ ROZSAHY
Stejnosměrné napětí DC: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)
Střídavé napětí AC: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)
Stejnosměrný proud: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)
Střídavý proud: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)
Odpor: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm / 4 MOhm/ 40 MOhm ±(1,2%+5)
Kapacita: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

OBECNÉ VLASTNOSTI

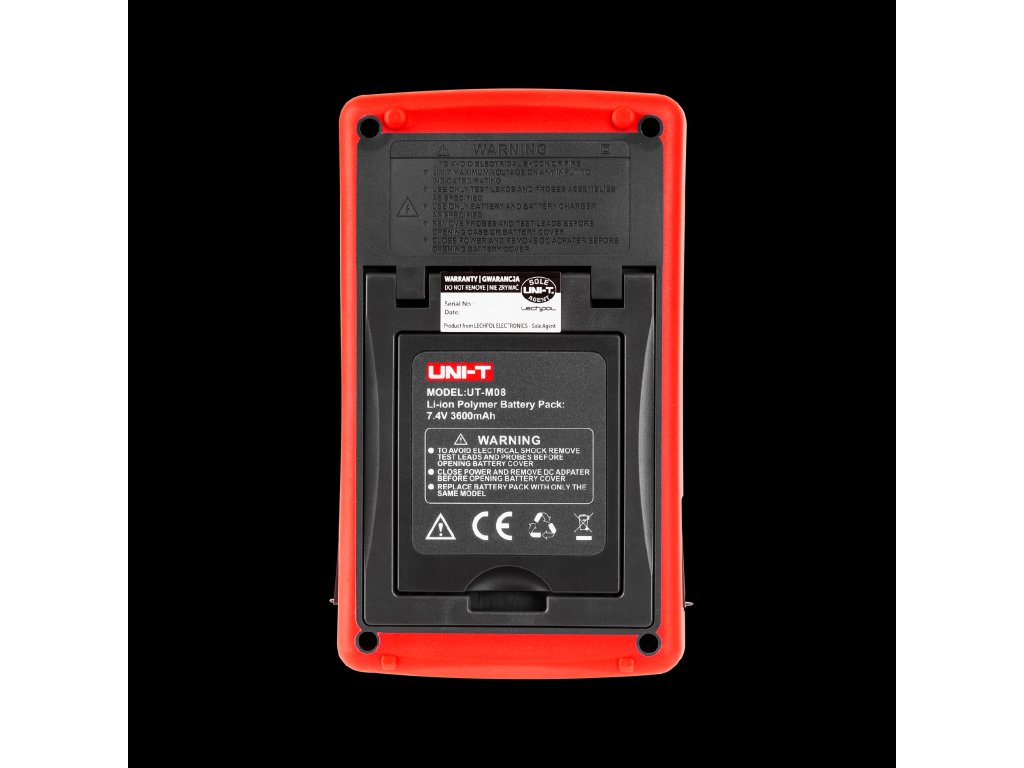

Napájení: Lithium-iontová baterie 7,4 V 3600 mAh; 100 V~240 V AC, 50 Hz/60 Hz
Displej: 3,5” TFT LCD (320x240 px)
Rozměry: 199 x 118 x 49 mm
Hmotnost: 0,9 kg

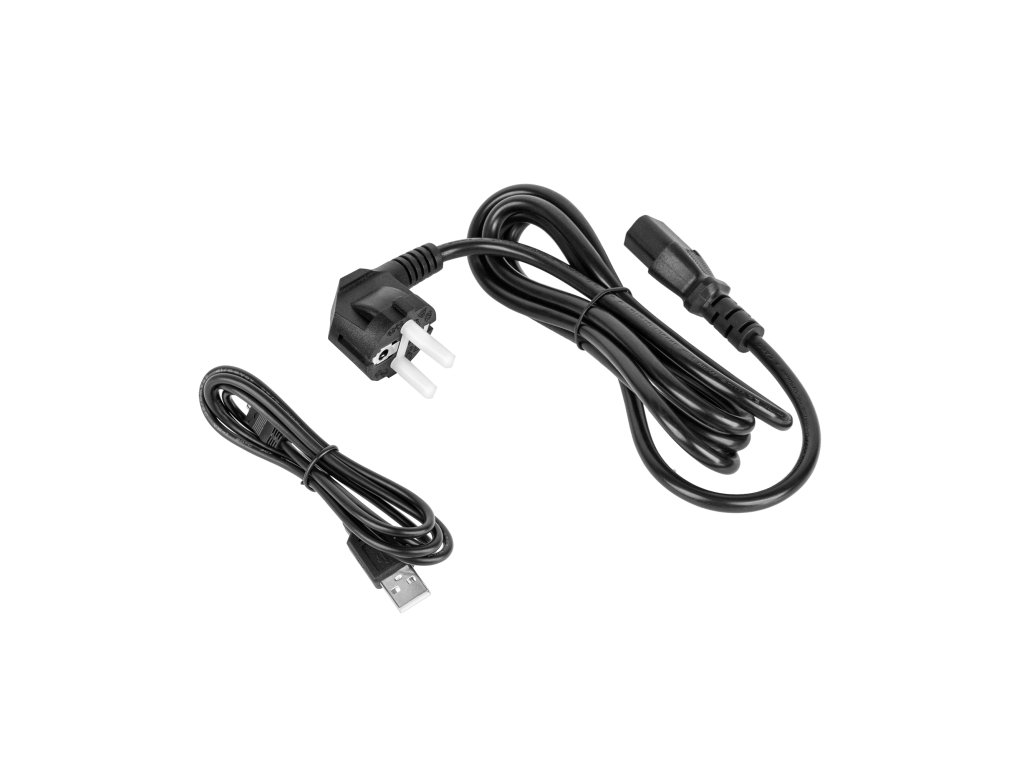

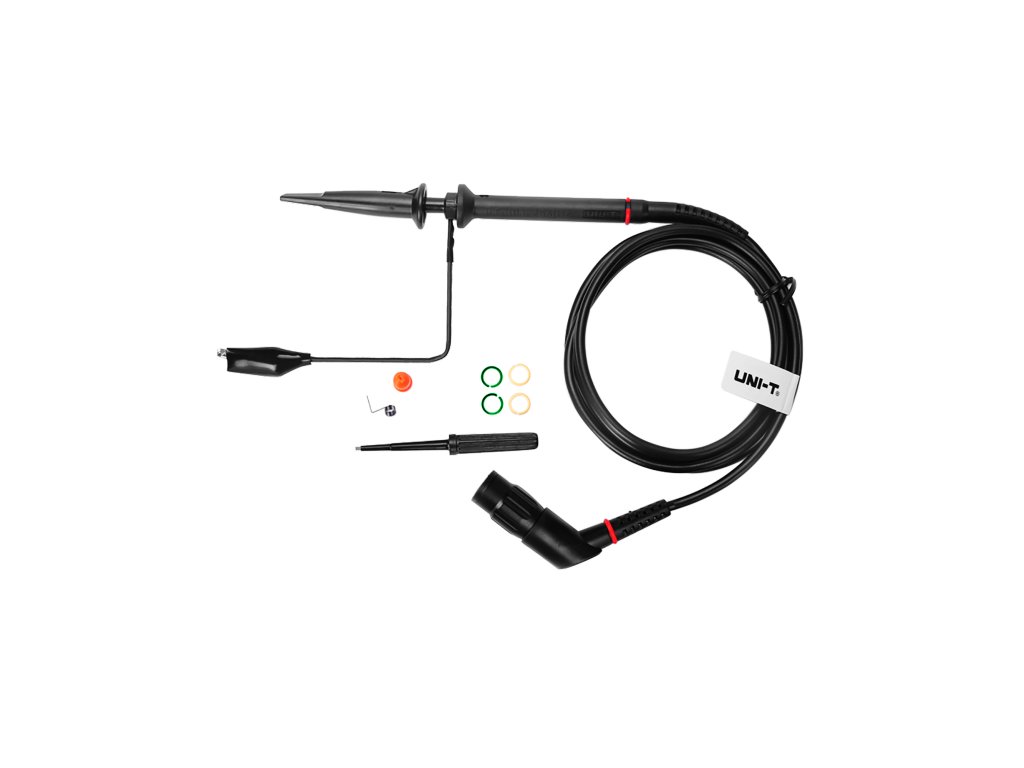

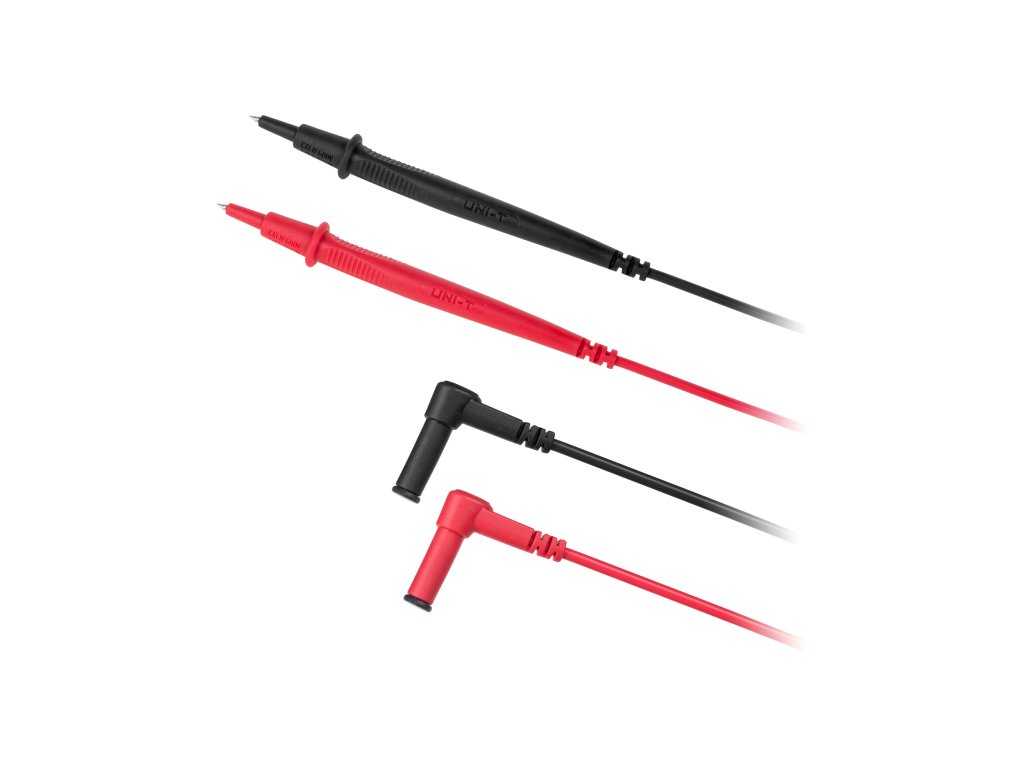

Příslušenství: napájecí kabel, měřicí kabely, měřicí sonda, USB kabel, nabíječka, adaptéry pro měření proudu
