Osciloskop UPO2102

Detailní popis produktu

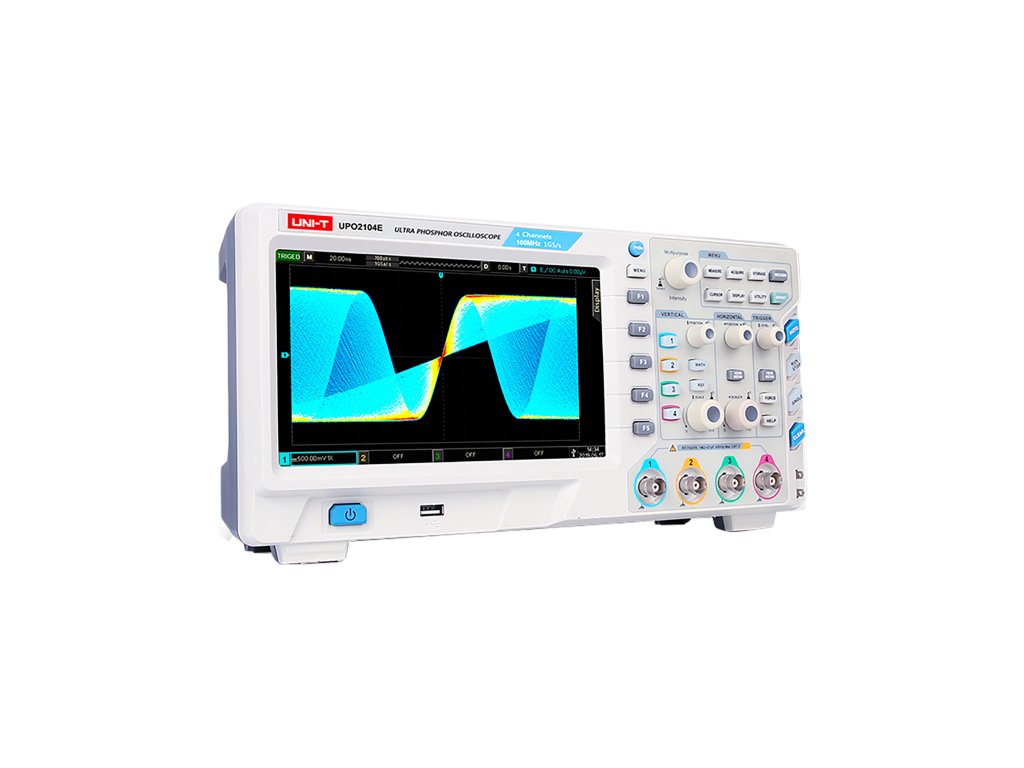

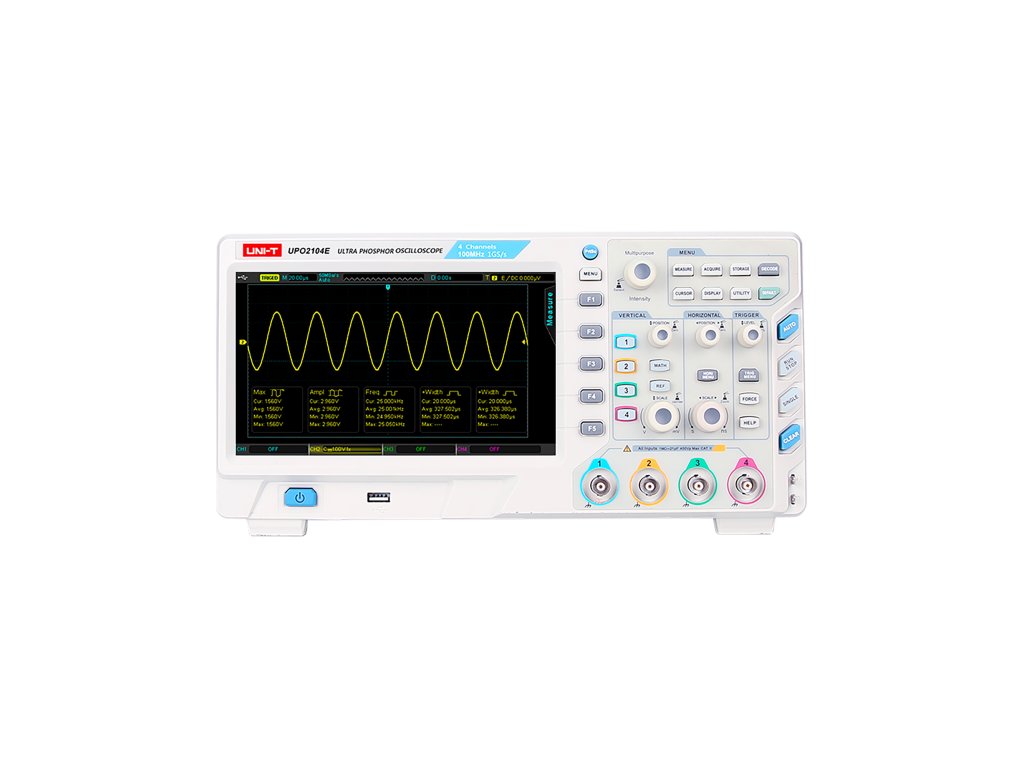

Osciloskop Uni-T UPO2102

Osciloskop Uni-T UPO2102 je pokročilý měřicí nástroj, který splňuje očekávání jak profesionálů, tak nadšenců do elektroniky. Vynikající technické parametry a široká škála funkcí činí z něj ideální řešení pro přesnou analýzu signálů. Uni-T UPO2102 je nástroj, který se osvědčí v každé laboratoři, poskytujíc přesné výsledky a všestranné funkce pro pokročilou analýzu signálů.

Širokopásmová a Přesná Analýza

Díky šířce analogového pásma 100 MHz a času náběhu pod 3,5 ns umožňuje Uni-T UPO2102 přesné monitorování rychlých signálů. Vysoká vzorkovací frekvence na úrovni 1 GS/s a hluboká paměť 56 Mpts zajišťují podrobný záznam dat, což umožňuje zachycení i těch nejmenších detailů průběhu.

Všestranné Měřící Funkce

Osciloskop nabízí širokou škálu funkcí trigování a operací na průbězích, jako jsou Edge, pulse width, FFT a pokročilé logické operace. Možnost dekódování sériových sběrnic RS232/UART a I2C jej činí neocenitelným nástrojem pro analýzu a diagnostiku digitálních obvodů. Měření 27 automatických parametrů a statistické funkce zaručují přesné a všestranné výsledky.

Intuitivní Ovládání a Přehledný Displej

Osciloskop je vybaven velkým, 8palcovým TFT LCD displejem s rozlišením WVGA, který zajišťuje čitelnost i při složitých analýzách. Intuitivní uživatelské rozhraní a četné konektory, včetně USB-Host, USB-Device, LAN, umožňují snadnou integraci s jinými zařízeními a rychlý přenos dat.

-----------
PARAMETRY HLAVNÍ
-----------
Šířka analogového pásma: 100 MHz
Čas náběhu: <=3,5 ns
Počet kanálů: 2
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 56 Mpts (1 kanál)
Rychlost zachycování průběhu: 200 000 wfms/s
Základna času: 5 ns/div~50 s/div
Vstupní impedance: (1MOhm ±2%) II (20 pF ±3 pF)
Citlivost vertikálního vychýlení: 1 mV/div~20 V/div (1M?)
Přesnost zesílení signálu: <=±3%
Záznam průběhů: 65 000 snímků
Způsoby trigování: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code
Možnosti dekódování sériových sběrnic: RS232/UART, I2C
Operace na průbězích: A+B, A-B, AxB, A/B, FFT, logické operace, pokročilé
Automatické měření 27 parametrů: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge).
Typy zobrazení výsledků: 5 výsledků současně
Statistiky měření: Average, Max, Min, standardní odchylka, číslo měření
Frekvenční okno: 6 bitů

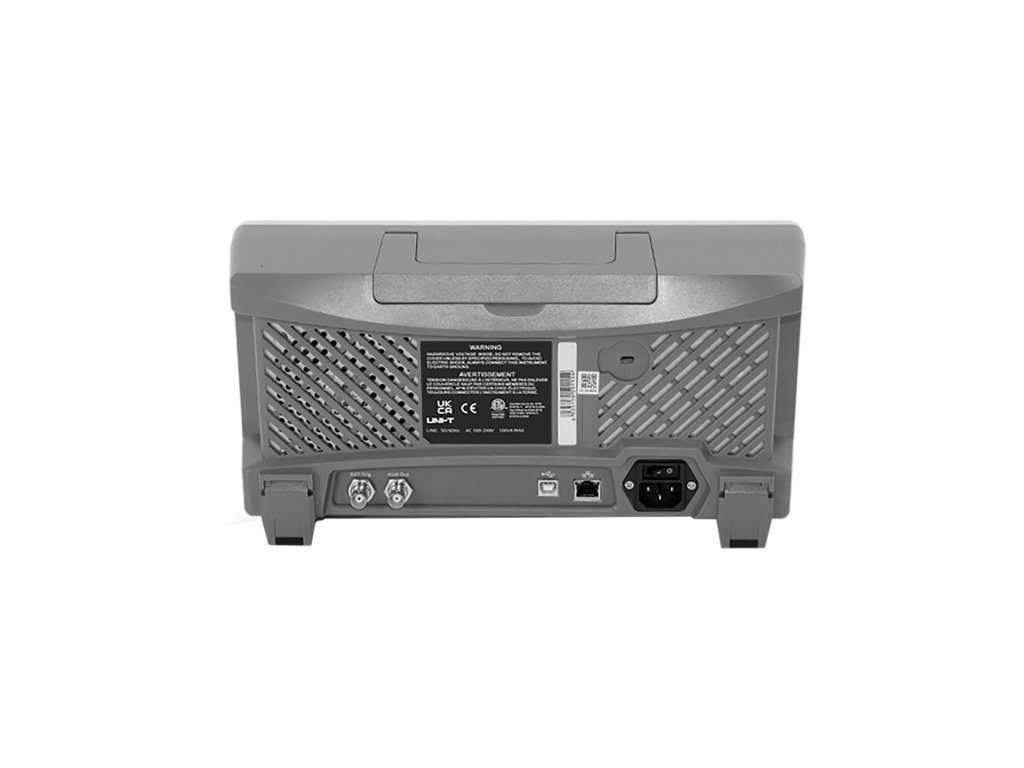

Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

-----------
OBECNÉ VLASTNOSTI
-----------
Napájení: 100V~240VAC, 50Hz/60Hz
Displej: 8” TFT LCD, WVGA (800×480 px)
Hmotnost: 4.5kg
Rozměry: 370 x 185 x 115 mm
