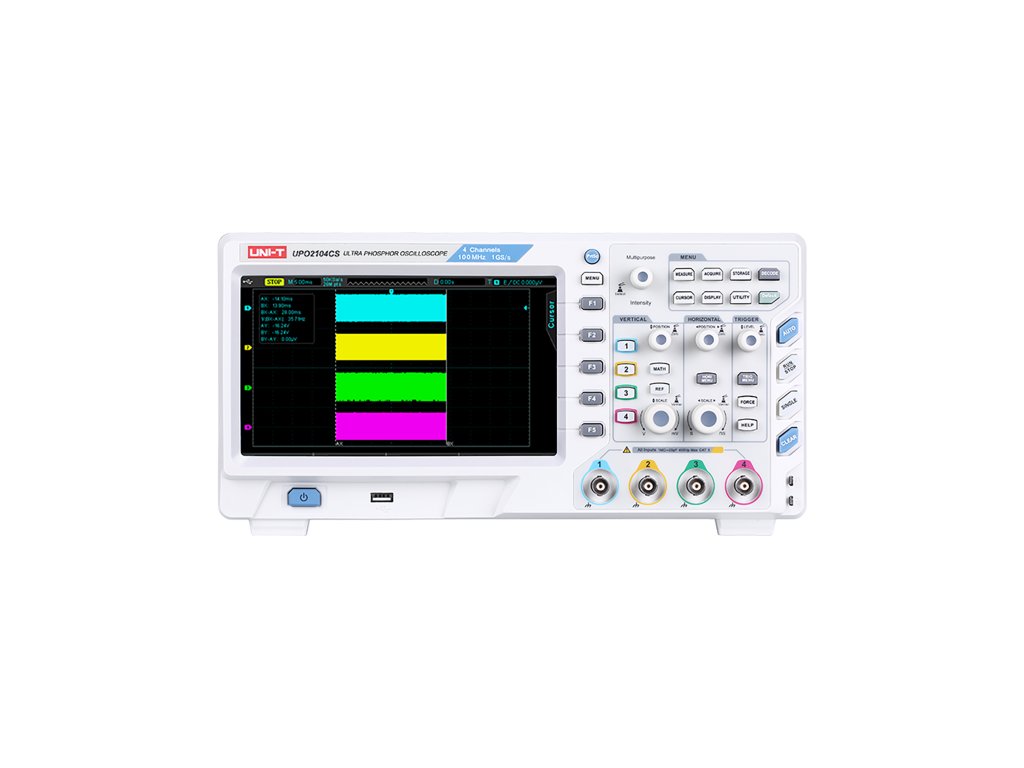

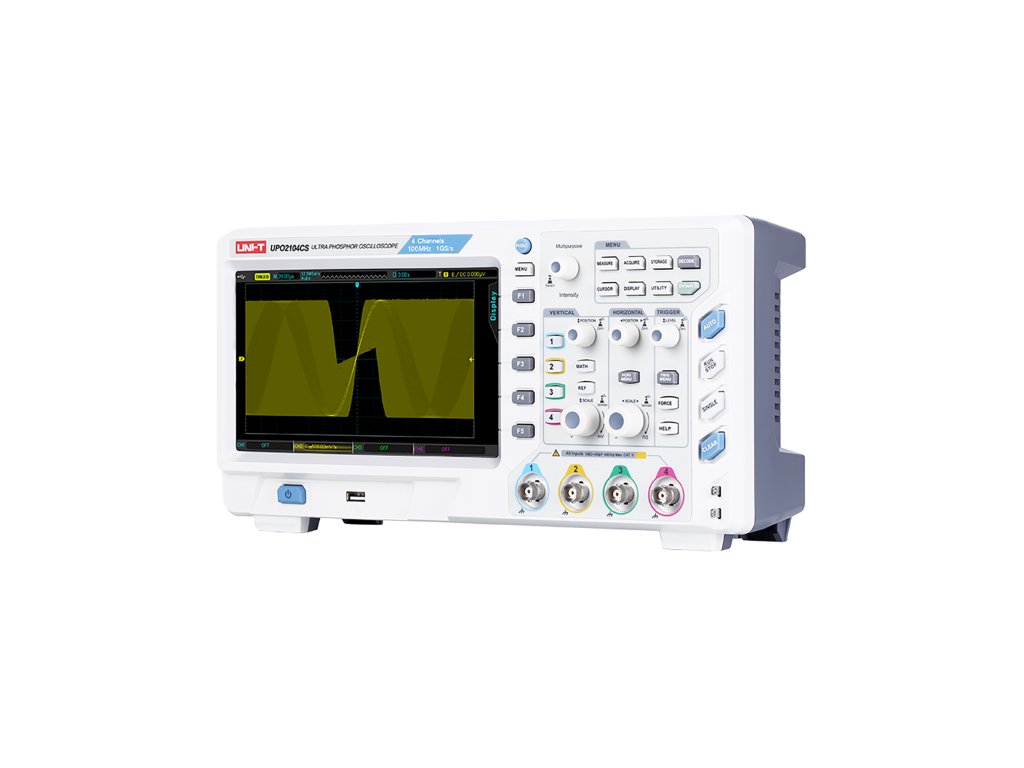

Osciloskop Uni-T UPO2104CS

Detailní popis produktu

Digitální osciloskopy série UPO2000CS jsou založeny na unikátní technologii Ultra Phosphor. UPO2104CS je multifunkční, vysoce výkonný, snadno použitelný přístroj s vynikajícími technickými parametry. Ideální kombinace mnoha funkcí v jednom zařízení může uživatelům pomoci rychle provádět složité testy.

Osciloskop UNI-T UPO2104CS je běžně používaný univerzální měřicí přístroj umožňující zobrazení tvaru signálu, přepětí, rušení v podobě špiček apod. Digitální osciloskop převádí vstupní analogový signál na digitální formu. Tato je pak přetvářena pro prezentaci a případnou analýzu v digitálních obvodech.

4kanálový osciloskop UNI-T UPO2104CS s šířkou pásma 100 MHz se vyznačuje vysokým napětím zrychlení elektronového paprsku, což umožňuje získat obraz o dobré kvalitě a ostrosti. Sondy osciloskopu mají krátký čas náběhu a jsou odolné vůči vysokým napětím.

Série UPO2000CS byla navržena pro uspokojení nejnáročnějších trhů osciloskopů, jako jsou komunikace, polovodiče, počítače, obrana, přístrojová technika, průmyslová elektronika či spotřební elektronika.

HLAVNÍ PARAMETRY
Šířka analogového pásma: 100 MHz
Počet kanálů: 4
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (pro každý kanál)
Rychlost zachycení průběhu: 50 000 wfms/s
Základna času: 5 ns/div ~ 50 s/div
Vstupní impedance: 1 MOhm±2% při kapacitě 20 pF±3 pF
Citlivost vertikálního vychylování: 1 mV/div ~ 20 V/div (1 MOhm)
Ukládání průběhů (1 kanál): Max. 65 000 snímků
Způsoby spouštění: Hrana, šířka pulzu, sklon, video
Operace na průbězích: A+B, A-B, AxB, A/B, FFT, logické operace
Automatické měření 34 parametrů: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Šířka, -Šířka, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Plocha, CycPlocha, Overshoot, Preshoot, Fáze
Množství zobrazovaných výsledků současně: 5
Statistiky měření: Průměrná hodnota, Max, Min, pořadí měření
Frekvenční okno: 6 bitů

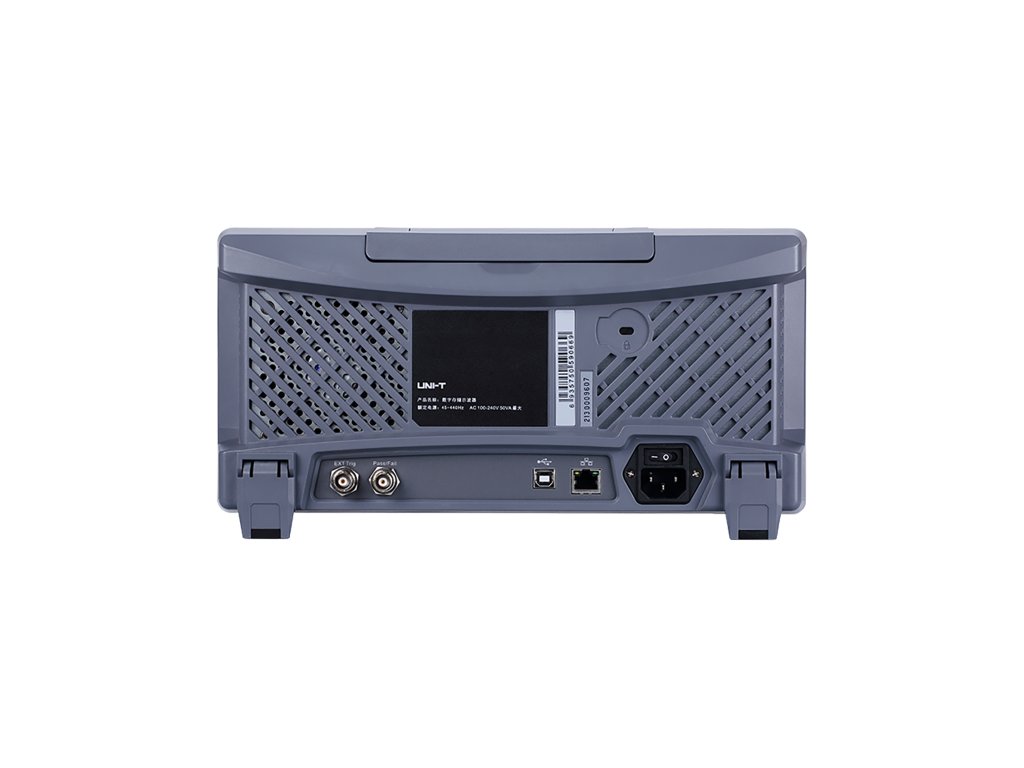

Rozhraní: USB Host, USB Device, LAN, výstup AUX

OBECNÉ VLASTNOSTI
Napájení: 100 V~240 V AC rms, 50 Hz/60 Hz
Displej: 8” TFT LCD, WVGA (800x480 px)
Typ displeje: Ultra Phosphor
Rozměry: 336 x 164 x 108 mm
Hmotnost: 3,5 kg

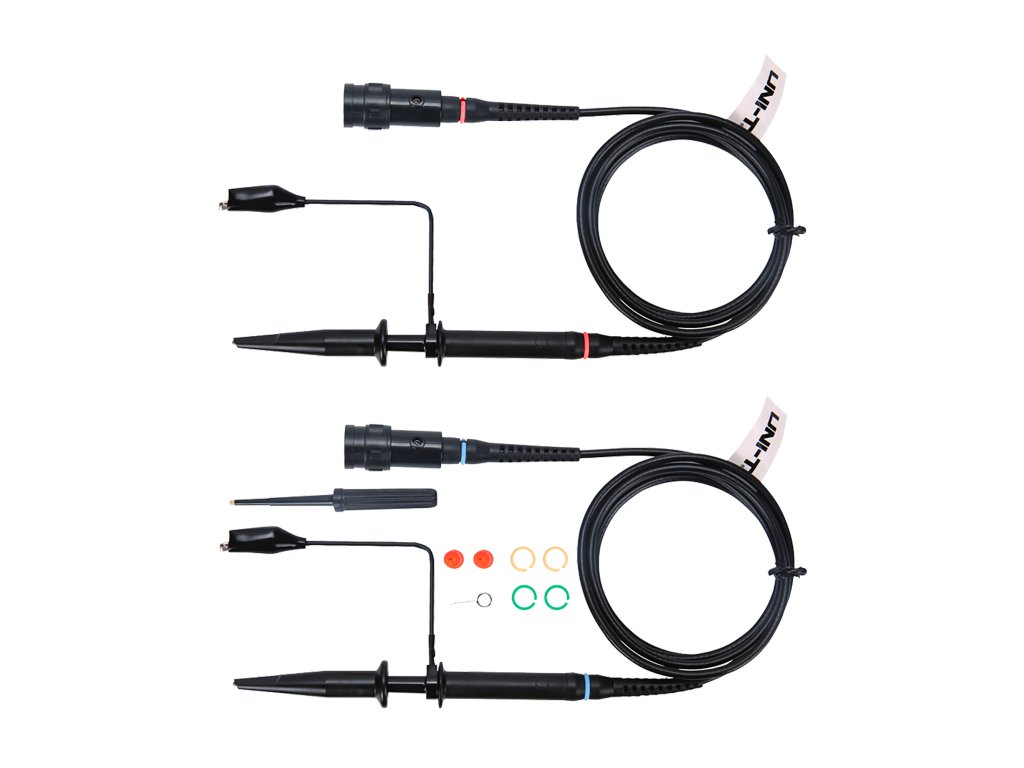

Příslušenství: napájecí kabel, USB kabel, měřicí sondy
