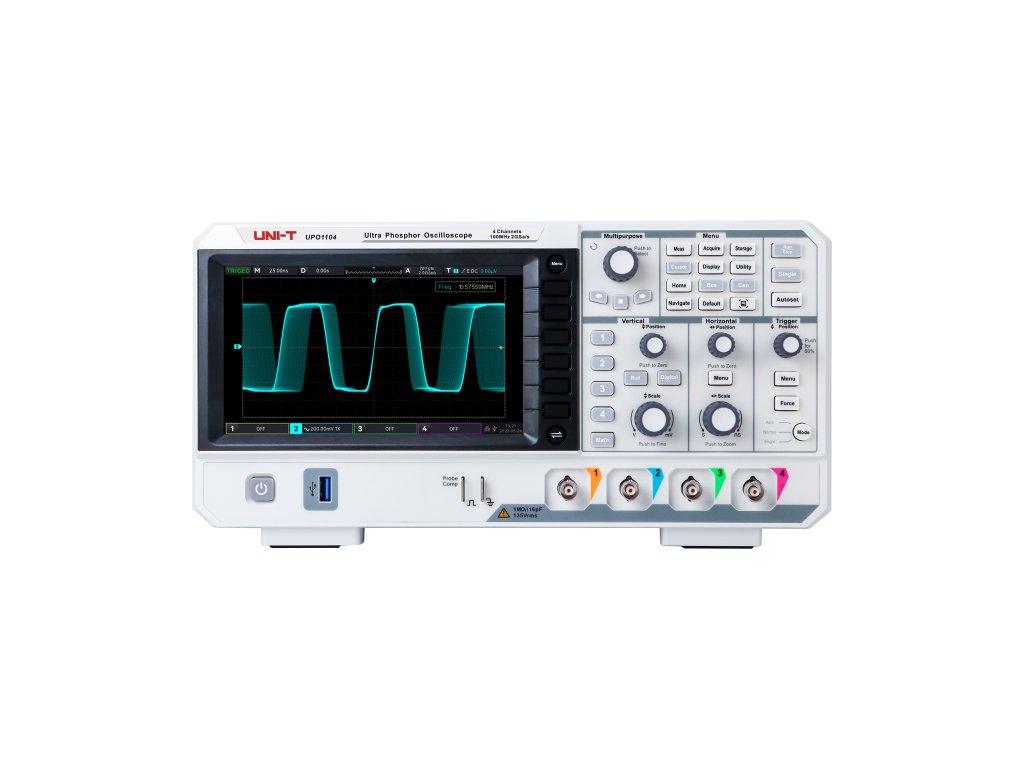

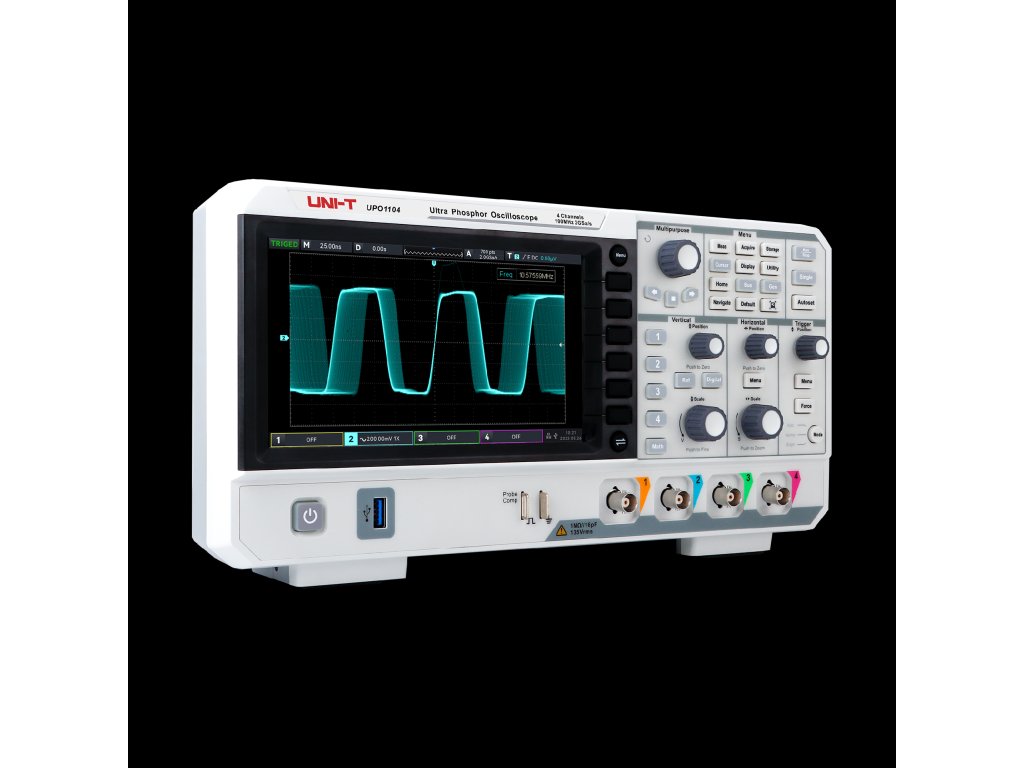

Osciloskop Uni-T UPO1104

Detailní popis produktu

-----------
HLAVNÍ PARAMETRY
-----------
Šířka pásma analogového signálu: 100 MHz
Doba nárůstu: <=3,5 ns
Počet kanálů: 4
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 56 Mpts (1 kanál)
Rychlost zachytávání průběhů: 500 000 wfms/s
Časová základna: 5 ns/div ~ 50 s/div
Vstupní impedance: (1MOhm ±2 %) II (20 pF ±3 pF)
Citlivost vertikálního rozlišení: 1 mV/div ~ 20 V/div (1M )
Přesnost zesílení signálu: <=±3%
Záznam průběhů: 120 000 snímků
Režimy spouštění: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code
Možnosti dekódování sériové sběrnice: RS232/UART, I2C
Operace na průbězích: A+B, A-B, AxB, A/B, FFT, logické operace, pokročilé
Automatické měření 27 parametrů: Peak-Peak, Amplituda, Maximum, Minimum, Top, Bottom, Průměr, Střed, Průměr cyklu, RMS, RMS cyklu, Plocha, Plocha cyklu, Překmit, Předkmit, Frekvence, Cyklus, Doba nárůstu, Doba poklesu, Kladný impuls, Záporný impuls, Kladný pracovní cyklus, Záporný pracovní cyklus, Zpoždění A->B (Rostoucí hrana), Zpoždění A->B (Klesající hrana), Zpoždění B->A (Rostoucí hrana), Zpoždění B->A (Klesající hrana).
Typy zobrazení výsledků: 5 výsledků najednou
Statistika měření: Průměr, Max, Min, standardní odchylka, číslo měření
Frekvenční okno: 6 bitů

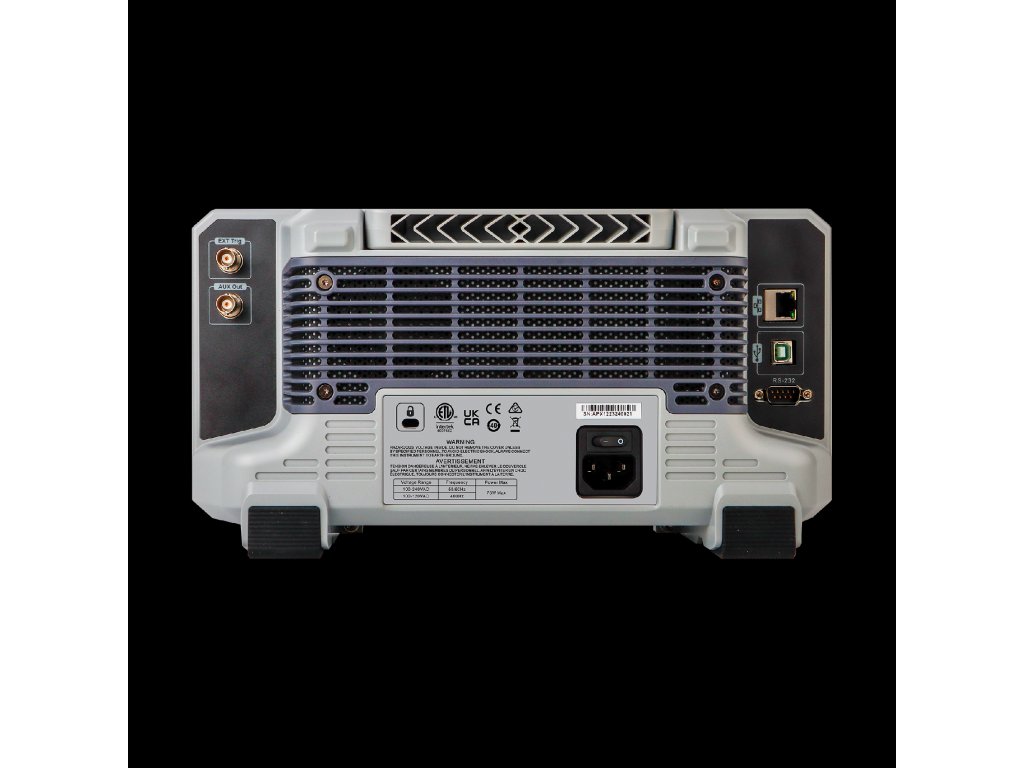

Rozhraní: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

-----------
OBECNÉ VLASTNOSTI
-----------
Napájení: 100V~240VAC, 50Hz/60Hz
Displej: 7” TFT LCD, WVGA (800×480 px)
Hmotnost: 2,45 kg
Rozměry: 336 x 170 x 110 mm
