Měřič izolačního odporu UT593

Detailní popis produktu

Multifunkční měřicí přístroj pro elektrikáře Uni-T UT593

Uni-T UT593 je všestranný multifunkční měřicí přístroj navržený speciálně pro elektrikáře, který umožňuje komplexní měření a testování v elektrických instalacích. Díky širokému rozsahu funkcí je UT593 ideálním nástrojem pro diagnostiku, testování a monitorování elektrických systémů, zajišťující přesnost a bezpečnost práce.

Přesné měření izolačního odporu

Měřič UT593 nabízí možnost měření izolačního odporu při zkušebních napětích 250 V, 500 V a 1000 V, s měřicím rozsahem do 1000 MOhm a přesností ±(5%+5). Díky zkušebnímu proudu v rozsahu 0,9 ~ 1,1 mA a zkratu pod 1,8 mA přístroj zajišťuje přesné a spolehlivé výsledky, což je klíčové pro hodnocení stavu izolace v elektrických instalacích.

Komplexní testy jističů RCD

UT593 umožňuje pokročilé testování proudových chráničů (RCD) při různých testovacích proudech od 10 mA do 500 mA. Doby odpojení zahrnují hodnoty od 0 do 2000 ms, což umožňuje přesné ověření funkce RCD za různých podmínek. Navíc funkce měření rostoucího proudu (rampa) a přesnost proudového vypnutí na úrovni 10% zaručují, že testy jsou prováděny podle nejvyšších standardů bezpečnosti.

Přesné měření impedance smyčky zkratu

Měřič UT593 také nabízí přesné měření impedance smyčky zkratu v rozsahu od 0,05 Ohm do 2000 Ohm, s přesností ±(5%+5). Testy jsou prováděny při testovacím proudu 20 A a době testu 20 ms, což umožňuje rychlé a přesné hodnocení stavu instalace a identifikaci potenciálních hrozeb.

Pokročilé funkce a ergonomický design

Uni-T UT593 je vybaven funkcemi manuální a automatické změny měřicích rozsahů, což usnadňuje ovládání zařízení v různých pracovních podmínkách. Podsvícený LCD displej, indikátor nízké úrovně nabití baterie a varování před vysokým napětím zajišťují komfort a bezpečnost používání. Funkce jako test pořadí fází, zvukový signál a pomocný displej navíc zvyšují všestrannost a funkčnost zařízení.

Robustní konstrukce a kompletní sada příslušenství

Měřič UT593 je napájen osmi bateriemi 1,5 V (LR6), což zajišťuje dlouhodobou práci bez nutnosti časté výměny baterií. Robustní konstrukce a ergonomické rozměry (210 x 175 x 90 mm) usnadňují používání zařízení. V balení je zahrnuto veškeré potřebné příslušenství, včetně měřicích kabelů, koncovek, krokodýlků, sondy a pouzdra, což umožňuje rychlé zahájení práce.

ROZSAHY MĚŘENÍ
Izolační odpor
Pro zkušební napětí:
• 250 V: 0,05 MOhm ~ 250 MOhm ±(5%+5)
• 500 V: 0,05 MOhm ~ 500 MOhm ±(5%+5)
• 1000 V: 0,05 MOhm ~ 1000 MOhm ±(5%+5)

Testovací proud: 0,9 ~ 1,1 mA
Zkratový proud: < 1,8 mA

Test proudových chráničů RCD
Testovací proudy (In): 10 mA / 30 mA / 100 mA / 300 mA / 500 mA
Napětí sítě: 220 V ±10%; 45 ~ 65 Hz
Rozsahy doby odpojení:
• pro 1 In: 0 ~ 2000 ms ±(5%+5)
• pro 1 In: 0 ~ 500 ms ±(5%+5)
• pro 5 In: 0 ~ 40 ms ±(5%+5)
Měření rostoucího proudu (rampa)
Přesnost vypínacího proudu: 10%

Impedance smyčky zkratu:
Napětí sítě (L-E): 220 V ±10%; 45 ~ 65 Hz
Testovací proud/doba testu: 20 A/20 ms
Rozsahy měření:
• 0,05 Ohm ~ 1,99 Ohm ±(5%+5)
• 2 Ohm ~ 19,9 Ohm ±(5%+5)
• 20 Ohm ~ 2000 Ohm ±(5%+5)
Rozsah měření bezpečnostního proudu: 0 ~ 26 kA


OSTATNÍ ROZSAHY MĚŘENÍ
Malé odpory: 0,01 Ohm ~ 200 Ohm ±(2%+5)
AC napětí: 0 ~ 440 V ±(2%+3)
DC napětí: 0 ~ 440 V ±(2%+3)
Frekvence: 20 Hz – 100 Hz (pouze pro srovnávací účely)

DODATEČNÉ FUNKCE
Manuální/automatická změna měřicích rozsahů
Test pořadí fází
Indikátor nízké úrovně nabití baterie
Varování před vysokým napětím
Podsvícený LCD displej
Zvukový signál
Pomocný displej
Maximální čtení: 9999
Funkce nulování

OBECNÉ VLASTNOSTI
Napájení: 8x baterie 1,5 V (LR6)
Displej: 125 x 37 mm
Rozměry: 210 x 175 x 90 mm
Hmotnost: 1000 g

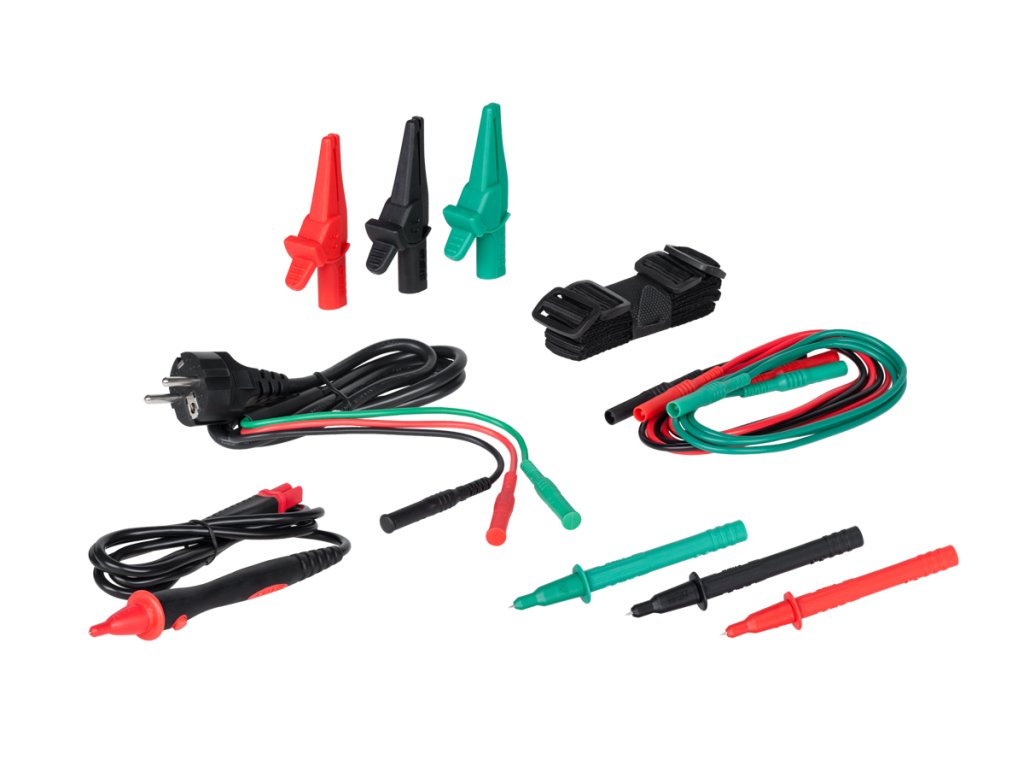

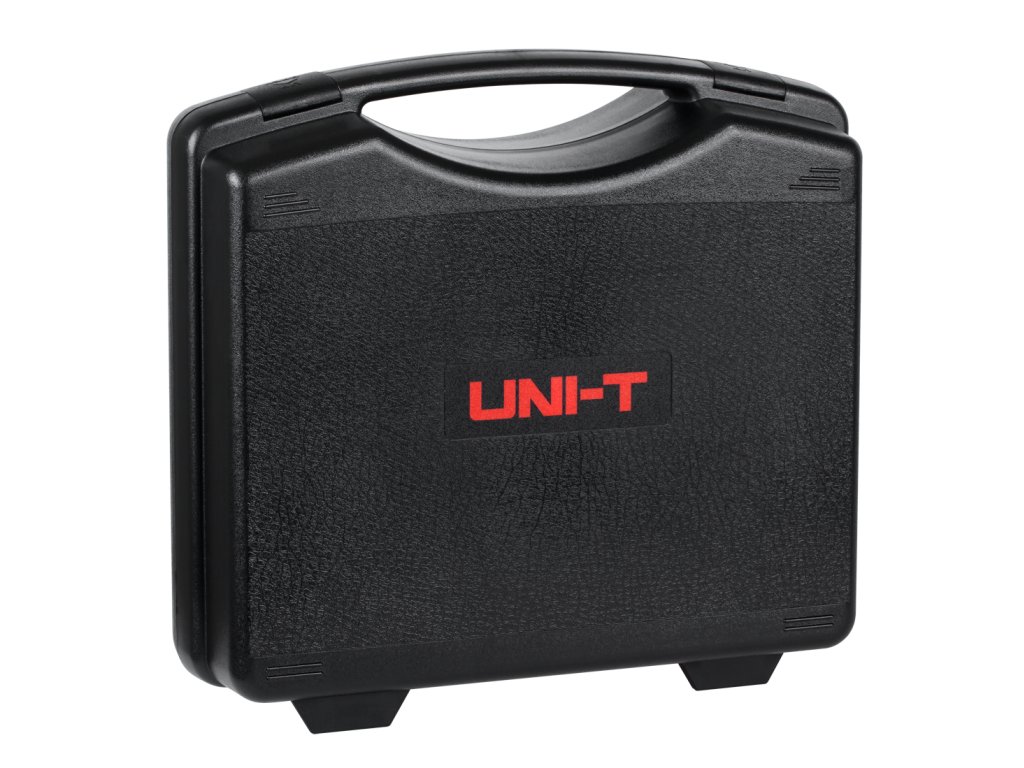

V balení: baterie, měřicí kabely, speciální měřicí kabel, měřicí koncovky, měřicí krokodýlci, měřicí sonda, pouzdro
