LHD-8R-EXT-FPS - 8kanálová přepěťová ochrana video cesty s transformátorem BNC-UTP a distribucí napájení - EWIMAR

Detailní popis produktu

Charakteristika produktu

LHD-8R-EXT-FPS - 8-kanálová přepěťová ochrana video trasy s transformátorem BNC-UTP a distribucí napájení - EWIMAR

• Počet video kanálů: 8

• Skříň: RACK panel
• Impedance: 75 Ohm
• Vstupní kabel: koaxiální/UTP
• Výstupní konektor (zařízení): BNC zásuvka
• Přenosové pásmo: 100 MHz
• Útlum: 0,4 dB
• Distribuce napájení: 8 kanálů napájení 12V
• Přepěťová ochrana 3:
  • iskřiště
  • Plynový chránič
  • Transil
  • MOSFET pojistka
• Ochrana linka-zem Plynový chránič: 90V, 2x10kA @ 8/20uS
• Ochrana linka-linka Ochranný můstek: 6V, 15A @ 8/20uS
• Maximální úroveň přepětí 4kV
• Kapacita ochranného obvodu: ne více než 4pF
• Pracovní teplota: -40 C ~ 60 C

Popis produktu

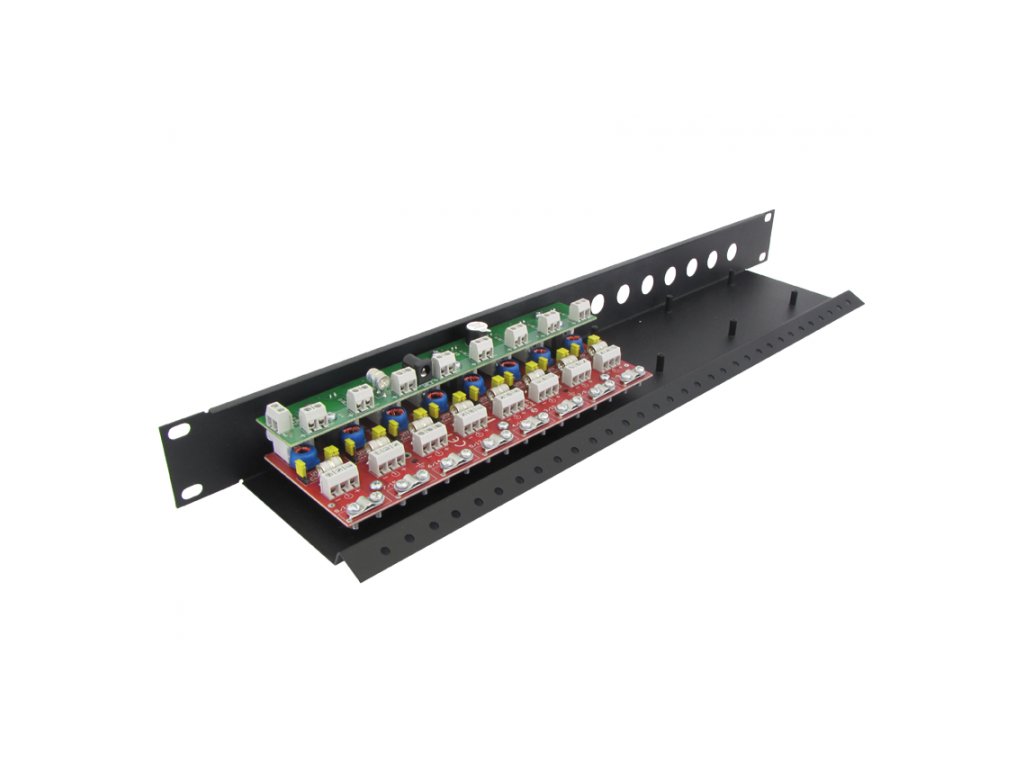

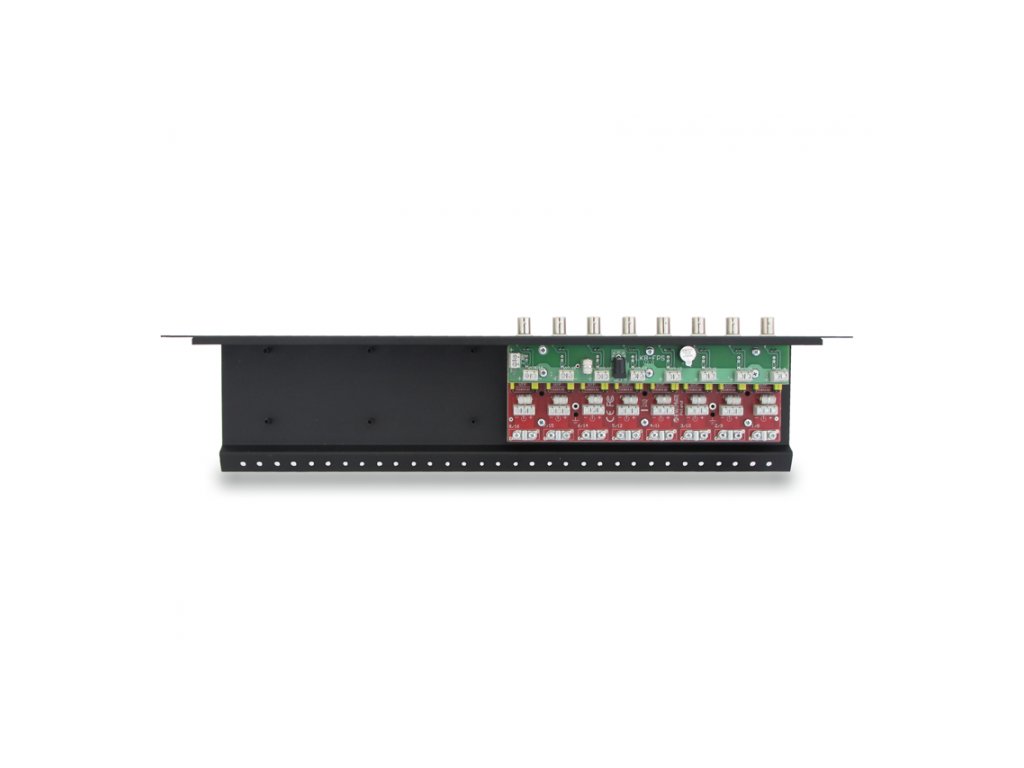

LHD-8R-EXT-FPS je 8-kanálový ochranný panel rozšířený o distribuci napájení FPS. Panel kombinuje funkce ochrany, distribuce napájení, uspořádání a stabilizace spojení v CCTV systémech s vysokým rozlišením. Panel byl navržen pro zařízení pracující ve standardu AHD, HD-CVI, HD-TVI a Turbo HD.

Ochrana je univerzální pro koaxiální kabely i UTP. V závislosti na potřebě může být každý kanál určen pro zkroucenou dvojlinku UTP nebo pro koaxiální kabel. Nastavení zařízení se provádí správným nastavením propojovacího kabelu do polohy "Koaxiální" nebo "UTP". Je skvělým řešením pro instalace, kde se používají různé typy kabelů v různém množství.

Vestavěný distributor napájení kamer FPS - může nezávisle napájet až 16 kamer, modul je vybaven ochranou proti zkratu obvodu nebo přepětí. Modul je vybaven světelným indikátorem napětí a zvukovým indikátorem zkratu. Velkou výhodou patch panelu je velmi nízká kapacita obvodu (2~4pF), díky čemuž má ochrana minimální vliv na přenos signálů od 0 ~ 100MHz, což je pro složené signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje velké útlumy.

Způsob instalace na příkladu LHD-16R-EXT:

Rozměry

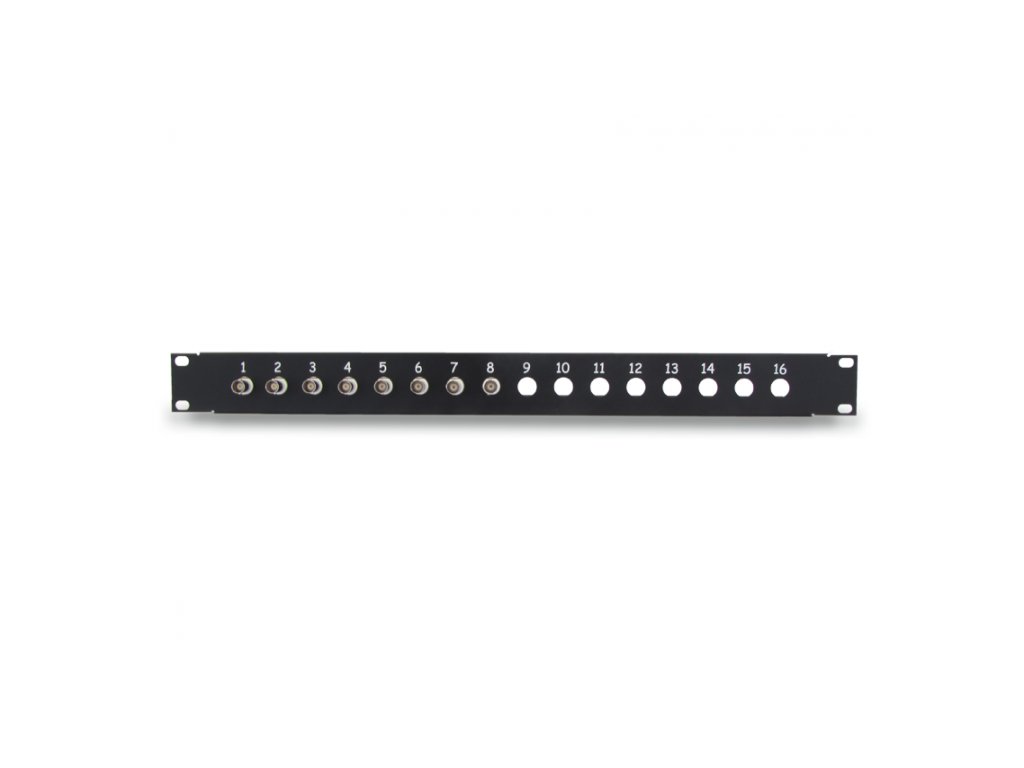

1U RACK 19'' - 42 x 482 x 115mm
