LHD-4-EXT-FPS DESKTOP - 4-kanálová přepěťová ochrana video podešve s transformátorem BNC-UTP a distribucí napájení - EWIMAR

Detailní popis produktu

Charakteristika produktu

LHD-4-EXT-FPS DESKTOP - 4-kanálová přepěťová ochrana video trasy s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

• Počet video kanálov: 4

• Skrinka: kovový volně stojící panel

• Impedance: 75 Ohm
• Vstupní kabel: koaxiální/UTP
• Výstupní konektor (Zařízení): BNC zásuvka
• Přenosové pásmo: 100 MHz
• Útlum: 0,3dB
• Distribuce napájení: 4 kanály napájení 12V
• Přepěťová ochrana:
  • iskriště
  • plynový chránič
  • transil

  • MOSFET bezpečnostní prvek
• Ochrana linka-zem Plynový chránič: 90V, 2x10kA @ 8/20uS
• Ochrana linka-linka Ochranný můstek: 6V, 15A @ 8/20uS
• Maximální úroveň přepětí 4kV
• Kapacita ochranného obvodu: maximálně 4pF
• Pracovní teplota: -40 C ~ 60 C

Popis produktu

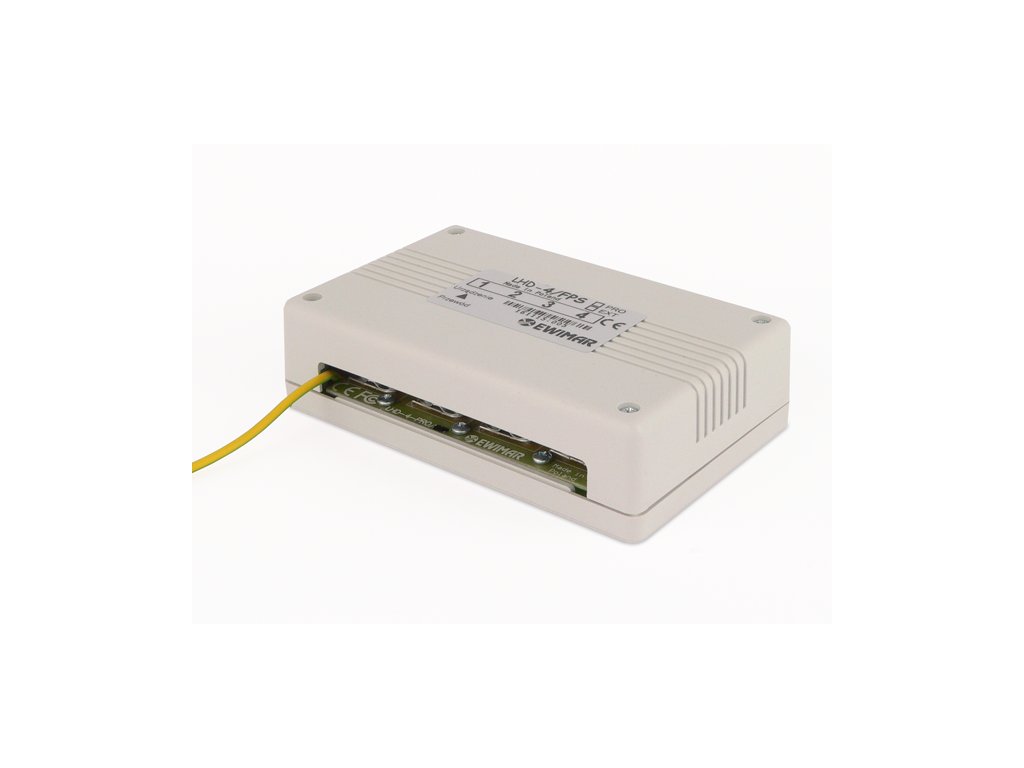

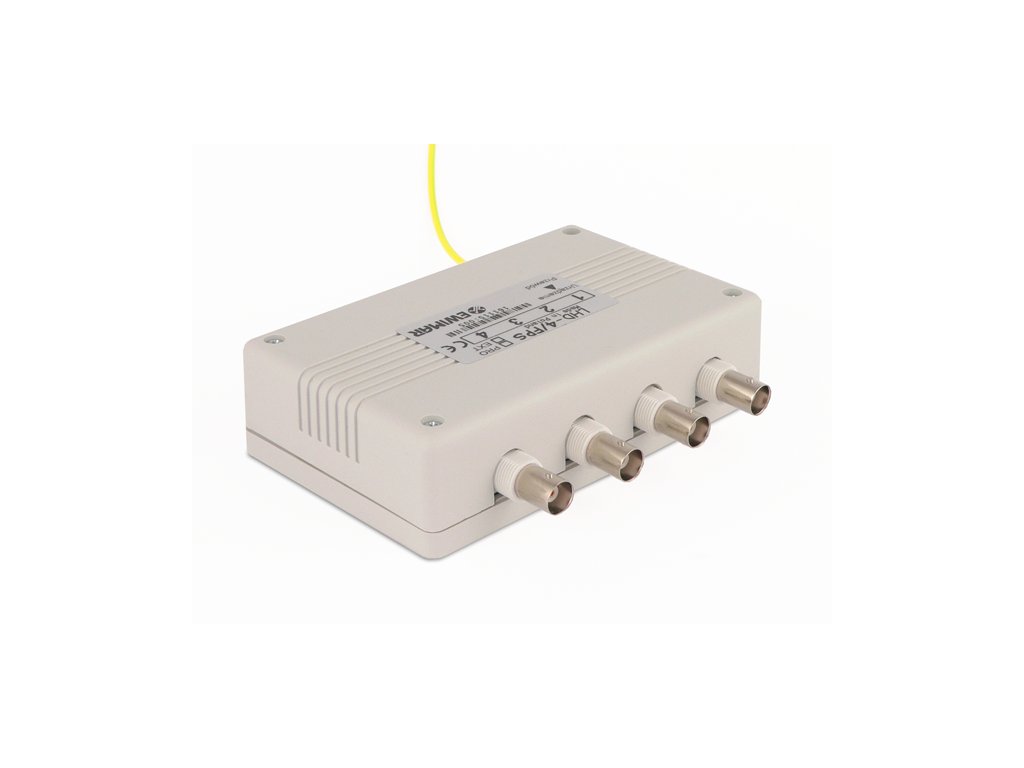

LHD-4-EXT-FPS DESKTOP je 4-kanálový ochranný panel, rozšířený o distribuci napájení FPS. Panel kombinuje funkce ochrany, distribuce napájení, uspořádání a stabilizace připojení v CCTV systémech s vysokým rozlišením. Panel byl navržen pro zařízení pracující ve standardech AHD, HD-CVI, HD-TVI a Turbo HD.

Ochrana je univerzální pro koaxiální a UTP kabely. V závislosti na potřebě může být každý kanál určen pro UTP nebo koaxiální kabel. Nastavení zařízení se provádí vhodným přepnutím propojkových svorek do polohy "Koaxiální" nebo "UTP". Je výborným řešením pro instalace, kde jsou použity různé druhy kabelů v různých množstvích.

Vestavěný distributor napájení kamer FPS - může nezávisle napájet až 16 kamer, modul je vybaven ochranou proti zkratu nebo přepětí. Modul je vybaven světelným indikátorem napětí a akustickým indikátorem zkratu. Velkou výhodou patch panelu je velmi nízká kapacita obvodu (2~4pF), díky čemuž má ochrana minimální vliv na přenos signálů od 0 ~ 100MHz, což je pro složité signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje velké útlumy.

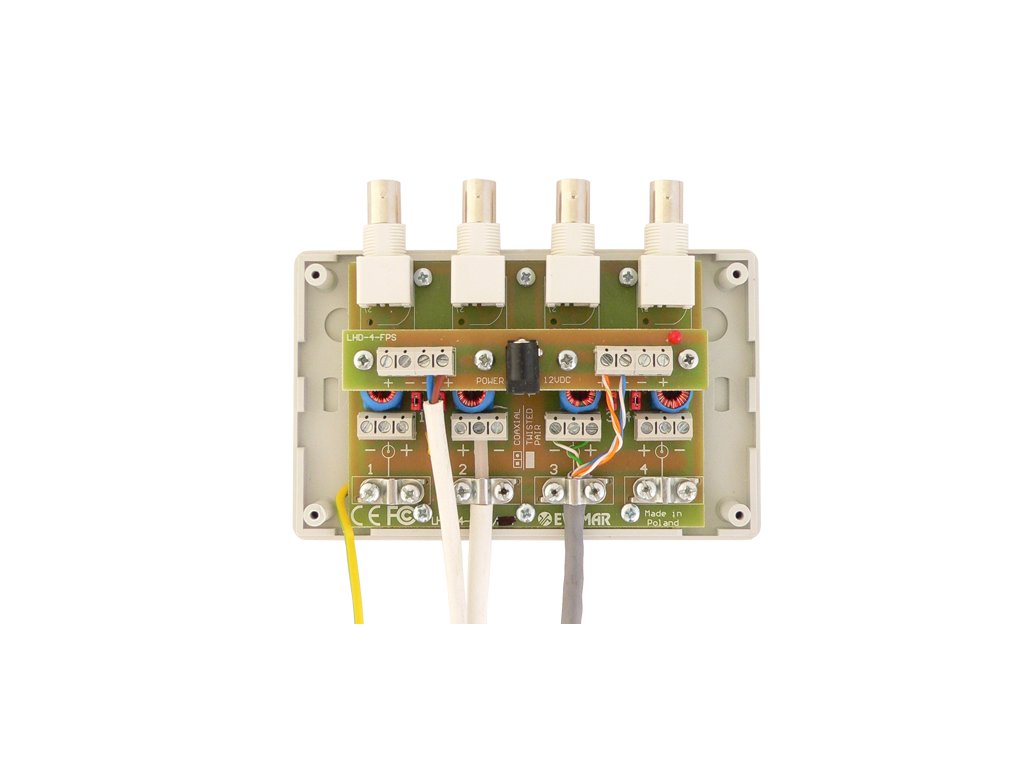

Způsob instalace na příkladu LHD-16R-EXT:
