LHD-16R-EXT-FPS - 16kanálová přepěťová ochrana video trasy s transformátorem BNC-UTP a distribucí napájení - EWIMAR

Detailní popis produktu

Charakteristika produktu

LHD-16R-EXT-FPS - 16kanálové přepěťové ochranné zařízení pro video dráhu s transformátorem BNC-UTP a distribucí napájení - EWIMAR

• Počet video kanálů: 16

• Kryt: panel RACK
• Impedance: 75 Ohm
• Vstupní kabel: koaxiální/UTP
• Výstupní konektor (Zařízení): BNC zásuvka
• Distribuce napájení: 16 kanálů
• Přenosové pásmo: 100 MHz
• Útlum: 0,2dB
• Distribuce napájení: 16 kanálů napájení 12V
• Přepěťová ochrana 3:
  • Bleskojistka
  • Plynový ochranník
  • Transil
  • MOSFET pojistka
• Ochrana linka-zem Plynový ochranník: 90V, 2x10kA @ 8/20uS
• Ochrana linka-linka Ochranný můstek: 6V, 15A @ 8/20uS
• Maximální úroveň přepětí 4kV
• Kapacita ochranného obvodu: ne více než 4pF
• Provozní teplota: -40 C ~ 60 C

Popis produktu

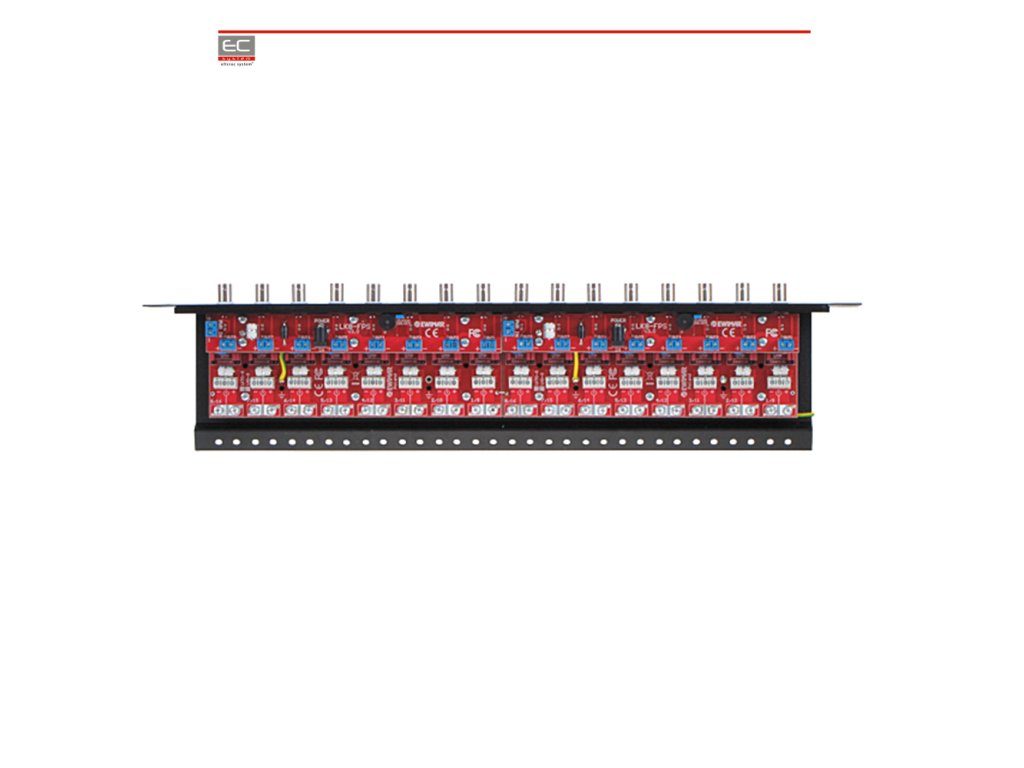

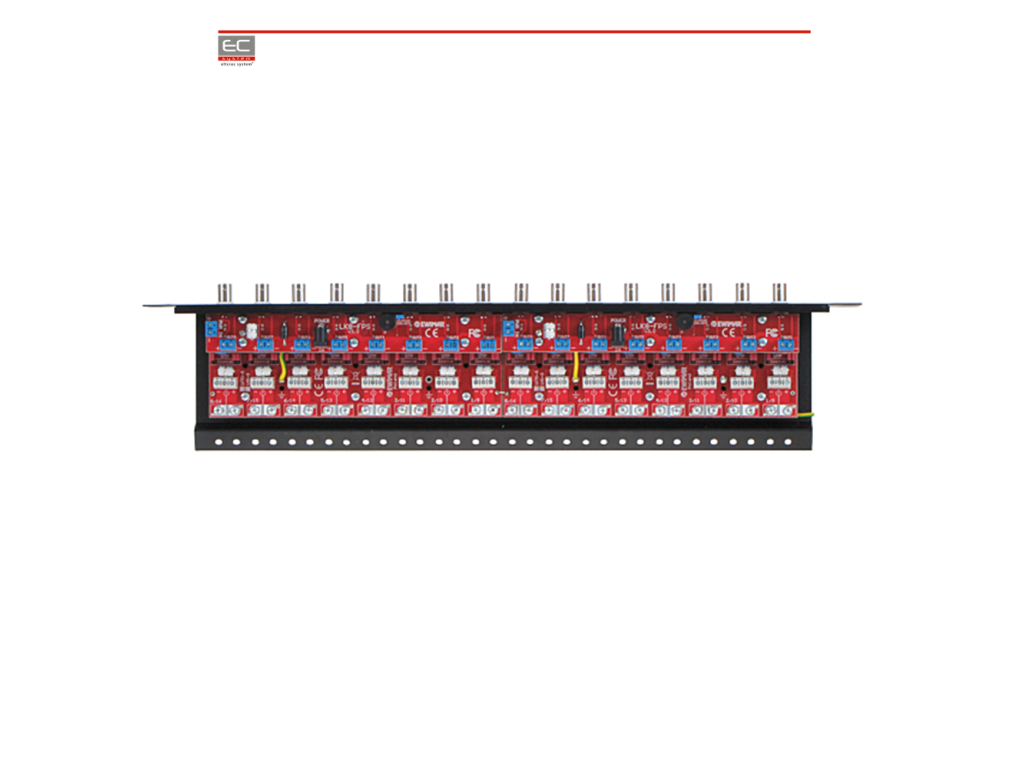

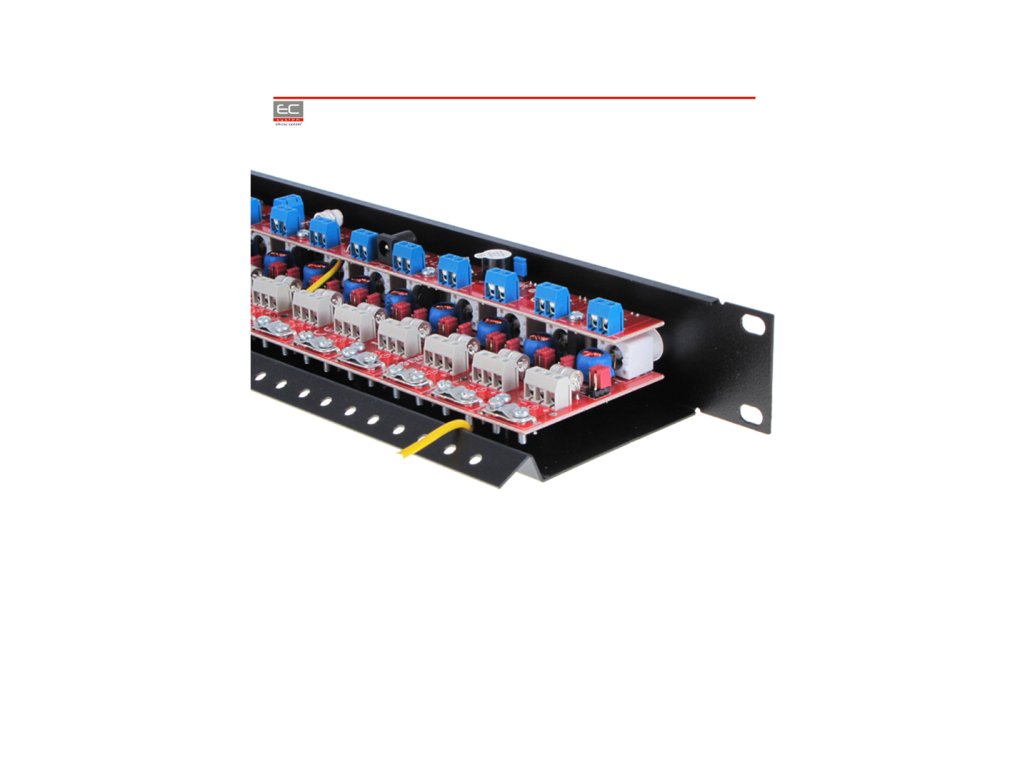

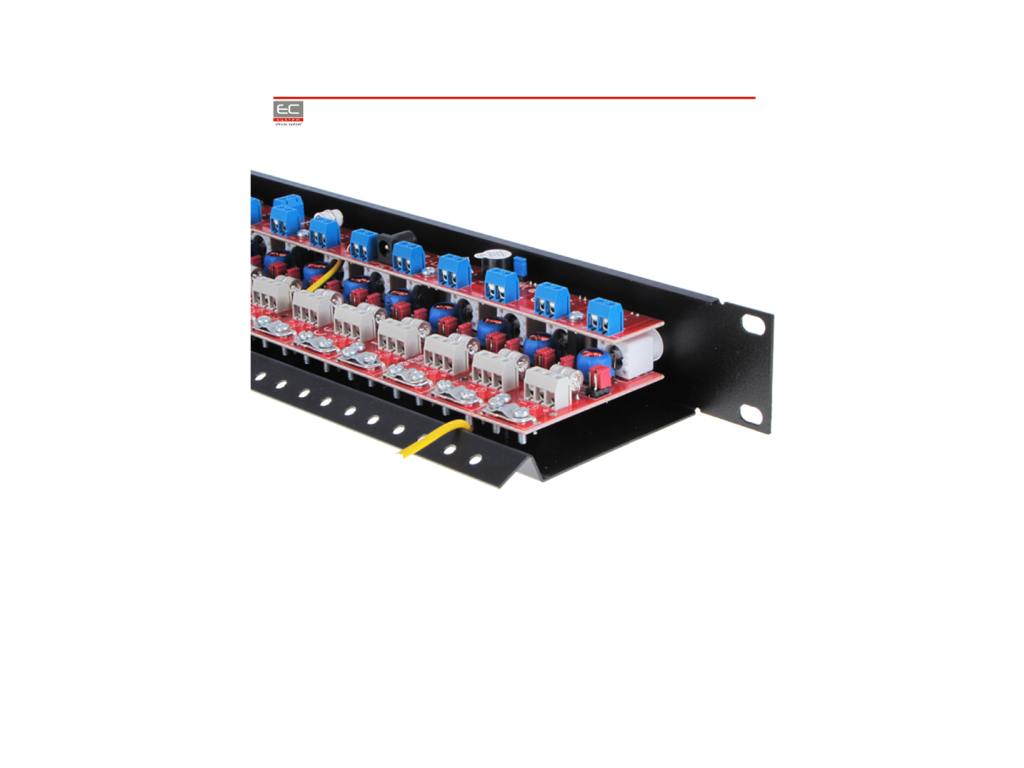

LHD-16R-EXT-FPS je navržen na 16 kanálů jako spojovací panel na montáž do RACK 19'' skříně. Zařízení bylo navíc rozšířeno o funkce distribuce napájení FPS. Panel kombinuje funkce ochrany, distribuce napájení, uspořádání a stabilizace spojení v systémech CCTV s vysokým rozlišením. Panel byl navržen pro zařízení pracující ve standardech AHD, HD-CVI, HD-TVI a Turbo HD.

Ochrana je univerzální pro koaxiální a UTP kabely. V závislosti na potřebě může být každý kanál určen pro kroucenou dvojlinku UTP nebo pro koaxiální kabel. Nastavení zařízení se realizuje příslušným přeskupením propojka do polohy "Koaxiální" nebo "UTP". Je vynikajícím řešením pro instalace, kde jsou použity různé typy kabelů v různých množstvích.

Vestavěný distributor napájení kamer FPS - může napájet nezávisle až 16 kamer, modul je vybaven ochranou před zkratem obvodu nebo přepětím. Modul je vybaven světelným ukazatelem napětí a akustickým indikátorem zkratu. Velkou výhodou patch panelu je velmi nízká kapacita obvodu (2~4pF), díky čemuž má ochrana minimální vliv na přenos signálů od 0 ~ 100MHz, což je pro složené signály AHD, HD-CVI a HD-TVI velmi důležité, protože nespůsobuje velké útlumy.

Rozměry

1U RACK 19'' - 42 x 482 x 115mm
