Detailní popis produktu

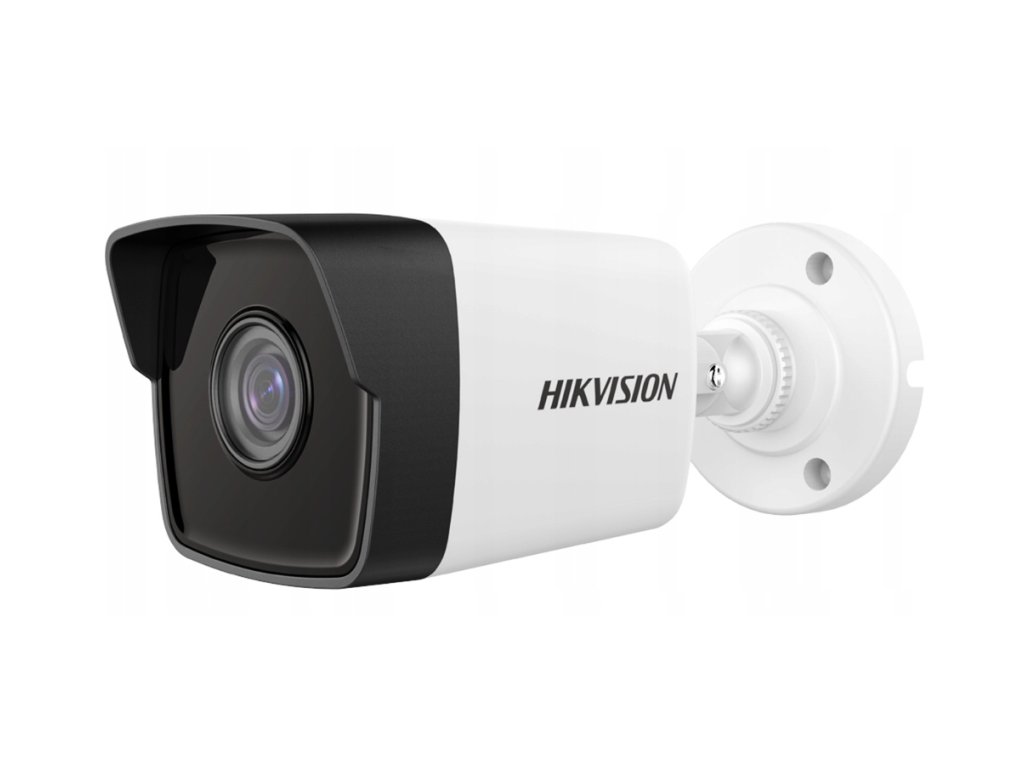

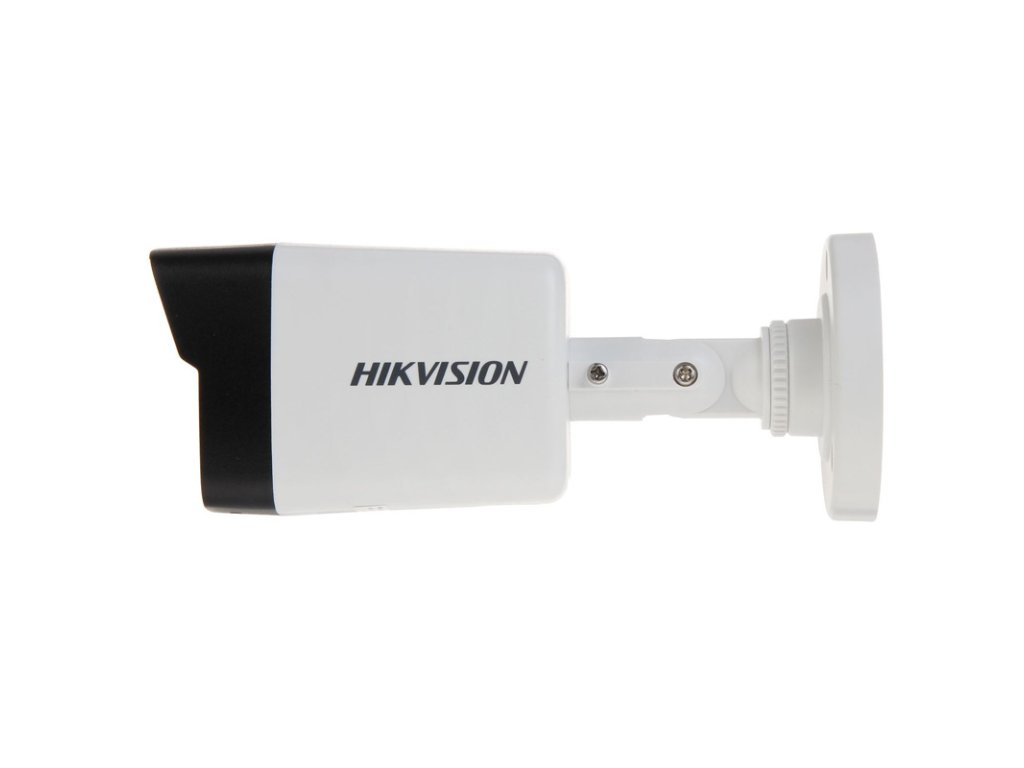

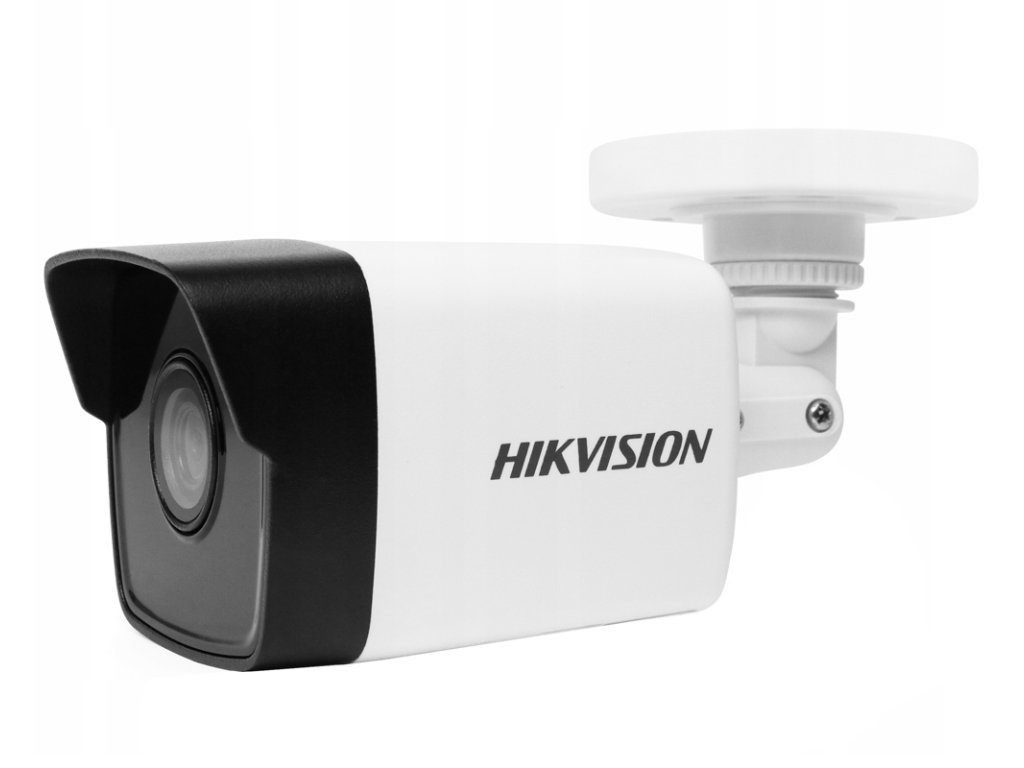

IP kamera typu tubus IPCAM-B4 - Hikvision
IP kamera IPCAM-B4 je ekonomickým síťovým modelem značky Hikvision ze série 2C. Kamera je určena k instalaci v systémech IP monitorování malé a střední velikosti. Díky použití 4-megapixelového snímače 1/3" PS CMOS kamera poskytuje vysoce kvalitní obraz s plnou viditelností detailů a přirozenou reprodukcí barev.
Kamera IPCAM-B4 má integrované infračervené osvětlení IR s dosahem 30 m, umožňující nahrávání obrazu v podmínkách úplné tmy. Velkou výhodou kamery je také použitý kodek H.265, standard komprese, který umožňuje téměř dvojnásobné snížení pásma v porovnání s verzí H.264, bez potřeby snižování kvality nahrávaného materiálu.
Technické parametry:
- Snímač: 1/3" CMOS Progressive Scan
- Maximální rozlišení: 2560x1440 (4 Mpx) @20 sním./s
- Pevný objektiv: 2.8 mm
- Úhel nahrávání: ~100o
- Citlivost: 0,01 Lux (0 Lux s vyp. IR)
- Automatický den/noc mód: Ano
- Infračervené osvětlení: IR30m BlackGlass
- Mechanický IR filtr (ICR): Ano
- Standard komprese: H.265+/H.265/H.264+/H.264
- Obrazové funkce: 3D-DNR, DWDR, AGC, BLC, ROI
- Třída utěsnění krytu: IP67
- Provozní teplota: -30...60 oC
- Napájení: 12 VDC, PoE 802.3af
- Spotřeba energie: max. 5 W
- Rozměry: 70 x 172.7 mm
- Hmotnost: 0.27 kg
![]()
Obr.1 Rozměry kamery IPCAM-B4
Široký úhel nahrávání
Objektiv 2.8mm
Použitý v kameře snímač CMOS velikosti 1/3 palce a objektiv s pevným ohniskem 2.8mm umožňují získat široký pozorovací úhel až kolem 100° horizontálně. Takový široký pozorovací úhel dělá prezentovanou kameru ideální pro zajištění nadhledu a nahrávání všech událostí v rámci monitorovaného prostoru.
Širokoúhlé modely s objektivem s pevným ohniskem 2.8mm jsou nejčastěji používané verze kamer v instalacích průmyslové televize, díky všestrannosti a vysoké kvalitě poskytovaného video materiálu.
![]()
Obr. 2 Porovnání úhlů nahrávání pro různé objektivy (s použitím snímače 1/2.8")
Plná viditelnost v noci
Technologie EXIR
Kamery z nové série Hikvision mají integrované infračervené osvětlení umožňující efektivní nahrávání obrazu i v podmínkách úplného nedostatku osvětlení v okolí. Kromě toho byly IR vysílače vyrobeny v technologii EXIR, čímž získávají rozdělení osvětlení scény o pravoúhlém charakteru - znamená to, že EXIR vysílače osvětlují scénu výrazně rovnoměrněji než standardní osvětlení, což vede k vyšší úrovni viditelnosti detailů na nahrávaném obraze.
Další výhodou osvětlení v kamerách Hiwatch je použití černého skla (tzv. Black Glass), které účinně skrývá infračervené diody a zlepšuje estetické vlastnosti kamery.
![]()
Obr. 3 Tradiční IR osvětlení (levé), EXIR osvětlení (pravé)
Napájení přes PoE
Přenos dat a napájení jedním kabelem
Průmyslová kamera IPCAM-B4 může být napájena dvěma způsoby - klasicky přes konektor 12VDC a přímo přes UTP kabel pomocí technologie Power over Ethernet (PoE). Napájení přes PoE může být realizováno přímo přes PoE Switch nebo Injector. Mezi výhody plynoucí z použití standardu PoE patří:
- zkrácený čas a náklady instalace díky zjednodušenému kabelovému rozvodu
- bez potřeby instalace dalších zdrojů napájení
- možnost napájení kamer na vzdálenost až do 250m (mód EXTEND)
![]()
Vzdálená konfigurace a obsluha
Připojení P2P přes cloud
Na připojení k síti kamera používá standardní rozhraní Ethernet (self-adaptive) s rychlostí 10/100 Mbps. Toto připojení umožňuje konfiguraci práce, modifikaci obrazových parametrů jakož i live náhled a přehrávání záznamů (kamery se slotem na microSD). Realizace připojení může být provedena na třech různých platformách:
- software iVMS-4200 a HikCentral - dedikovaný VMS software pro správu video monitorování, umožňuje pokročilé modifikace celého systému a správu parametrů detekce událostí a inteligentní analýzu obrazu
- internetový prohlížeč WEB - umožňuje rychlý přístup přes IP adresu kamery, zajišťující přístup k plné funkčnosti zařízení. Pro systémy Hikvision se doporučuje používat prohlížeč Internet Explorer.
- mobilní aplikace Hik-Connect - mobilní platforma pro Android a iOS, umožňující živý pohled, přehrávání záznamů a přijímání upozornění na události v rámci systému. Platforma Hik-Connect používá připojení přes cloud, což eliminuje potřebu přesměrování portů na routeru
Použití cloudové technologie k vytvoření spojení mezi systémem a uživatelem umožňuje přístup a konfiguraci kamery z jakéhokoli místa s připojením na internet - jak na mobilních zařízeních, tak na stacionárních (PC, Laptop).
![]()
Efektivní komprese dat
Kodek H.265/ HVEC
Nové modely síťových kamer od Hikvision využívají výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v sektoru průmyslové televize jako H.265. Tento standard byl vytvořen jako odpověď na potřebu přenášet vysoce rozlišené video materiály (4K) bez nadměrného zatížení přenosového linku. Ve srovnání s předchozím standardem H.264, nová technologie umožňuje téměř dvojnásobnou úsporu pásma, což v CCTV systémech vede k prodloužení doby archivace materiálu na disku, zvýšení dostupné propustnosti síťového propojení a prodloužení životnosti datových nosičů. Navíc, rozdíl v kvalitě video materiálu při kompresi H.265 v porovnání s verzí H.264 je prakticky nepostřehnutelný.
![]()
Důležité: režim komprese v kameře IPCAM-B4 je možné libovolně přepínat mezi H.265 a H.264, což jí umožňuje pracovat s rekordéry nepodporujícími kompresi HVEC.
Technická specifikace:
| IPCAM-B4 |
| Kamera |
| Snímač | 1/3" CMOS Progressive Scan |
| Standard přenosu | IP |
| Maximální rozlišení | 4Mpx @2560x1440 |
| Citlivost | 0.01 Lux (barevné, AGC ZAP), 0 Lux při IR |
| Expoziční čas otevření | 1/3 s do 1/100,000 s |
| Režim pomalé uzávěry | podporovaný |
| Auto-Iris | N/A |
| Focus | N/A |
| Objektiv | 2.8 mm (volitelně 4mm, 6mm) |
| Horizontální úhel nahrávání | FOV horizontálně 100°, vertikálně FOV 55°, diagonálně FOV 117° |
| Rozsah regulace hlavice | Pan: 0° do 360°, Tilt: 0° do 180° |
| IR osvětlení |
| IR dosah | do 30m |
| Délka vlny IR | 850 nm |
| Kompresie obrazu |
| Kompresie videa | - Hlavní proud: H.265+/ H.265/ H.264+/H.264
- Sekundární proud: H.265/H.264/MJPEG
|
| H.264 | Základní Profil/ Hlavní Profil/ Vysoký Profil |
| H.264+ | Hlavní proud |
| H.265 | Hlavní Profil |
| H.265+ | Hlavní proud |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Smart funkce |
| ROI | 1 pevná oblast pro dva proudy |
| Obraz |
| Hlavní proud - max. počet snímků | - 50Hz: 20fps (2560×1440), 25fps (2304×1296, 1920×1080, 1280×720)
- 60Hz: 20fps (2560×1440), 30fps (2304×1296, 1920×1080, 1280×720)
|
| Sekundární proud - max. počet snímků | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Obrazové funkce | BLC, 3D-DNR, DWDR 120dB |
| Nastavení obrazu | Nasycení, expozice, kontrast, ostrost, AGC, vyvážení bílé |
| Režim den/noc | automatické/přepínání manuální |
| Síť |
| Síťové rozhraní | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Síťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6 UDP, Bonjour, ONVIF |
| Vybrané funkce | Anti-flicker, heartbeat, zrcadlo, ochrana hesla, maska soukromí, vodoznak |
| Současný pohled | až do 6 kanálů |
| Výzva alarmu | Detekce pohybu, sabotáž videa, neoprávněné přihlášení |
| Počet uživatelů/ hostitelů | - až do 32 uživatelů
- 3 úrovně práv: Administrátor, Operátor, Uživatel
|
| Klientský software | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované WEB prohlížeče | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájení | - 12 VDC
- PoE (802.3af, třída 3)
|
| Spotřeba energie | - 12 VDC, 0.5A, Maximálně: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Maximálně: 7W |
| Materiál | kov + plast |
| Třída těsnosti | IP67 |
| Další ochrana | TVS 2000V, ochrana před bleskem, ochrana před přepětím |
| Provozní teplota/ Povolená vlhkost | - -30 °C do 60 °C
- <95% (bez kondenzačných zrážok)
|
| Rozměry | 70 mm × 172.7mm |
| Hmotnost | 270g |
| Záruka | 36 měsíců |
