HDT-1F-EXT - Konvertor UTP - BNC s přepěťovou ochranou - EWIMAR

Detailní popis produktu

Charakteristika produktu

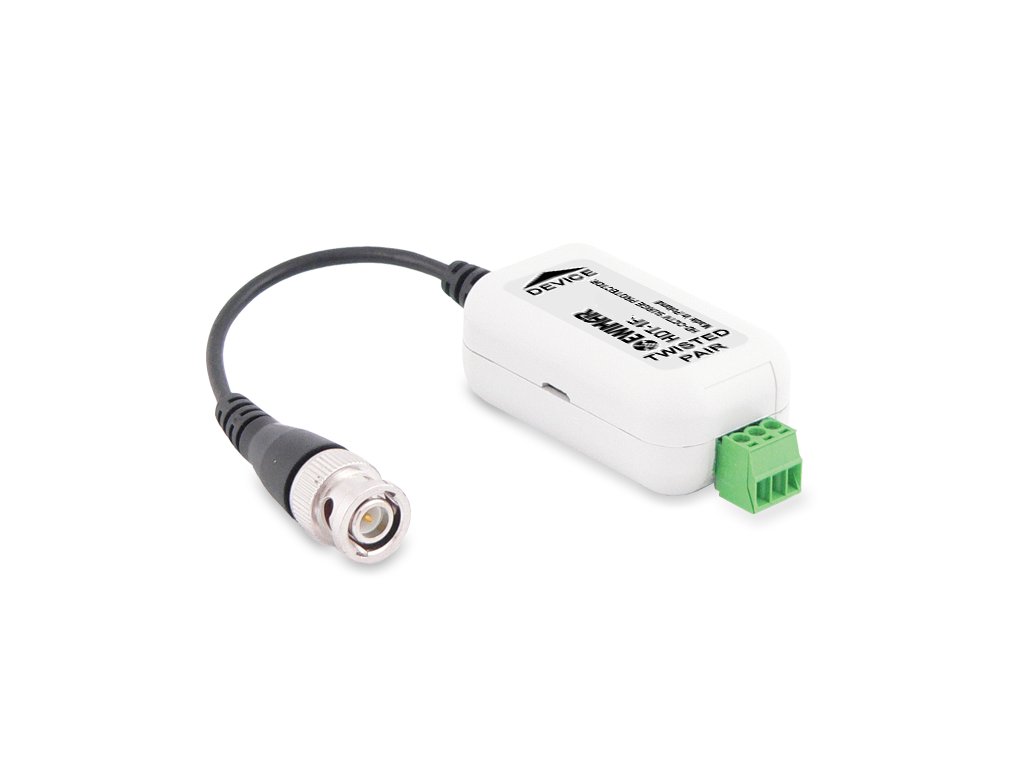

HDT-1F-EXT - Konvertor UTP - BNC s přepěťovou ochranou

• Impedance zkrouceného vodiče UTP: 75 Ohm
• Impedance BNC: 100 Ohm
• Vstupní konektor (UTP): Odnímatelná svorkovnice

• Výstupní konektor (Zařízení): Kábel s mužským konektorem BNC
• Přenosové pásmo 42 MHz
• Útlum 0,2 dB
• Přepěťová ochrana 3:
  • iskřiště
  • plynová ochrana
  • transil
  • MOSFET pojistka
• Dosah přenosu AHD (max):
  • 720p - 320m

  • 960p - 250m
• Dosah přenosu HD-CVI (max):
  • 720p - 450m

  • 1080p - 250m
• Dosah přenosu HD-TVI (max):

  • 960p - 250m

  • 1080p - 250m
• Maximální úroveň přepětí 4 kV
• Kapacita ochranného obvodu 4 pF
• Pracovní teplota -40C až 60C

Popis produktu

Konvertor s přepěťovou ochranou HDT-1F-EXT je založen na transformátoru s amorfním jádrem, který přizpůsobuje impedanci zkrouceného vodiče UTP k koaxiálnímu kabelu. Je určen k přenosu signálů vysoké frekvence, které se používají k přenosu videa ve standardech AHD, HD-CVI, HD-TVI. V konvertoru použitý transformátor s amorfním jádrem díky lineární charakteristice umožňuje přenos signálů do 42 MHz. HDT-1F-EXT má rychlou přepěťovou ochranu provedenou v technologii MOSFET. Je třeba pamatovat, že hlavním faktorem určujícím dosah přenosu je kvalita samotných kabelů.

Rozměry

82mm x 24mm x 31mm (bez kabelu)
