HDO-1F-EXT - Ochrana proti přepětí kabelu 75 Ohm AHD / HD-CVI / HD-TVI - EWIMAR

Detailní popis produktu

Charakteristika produktu

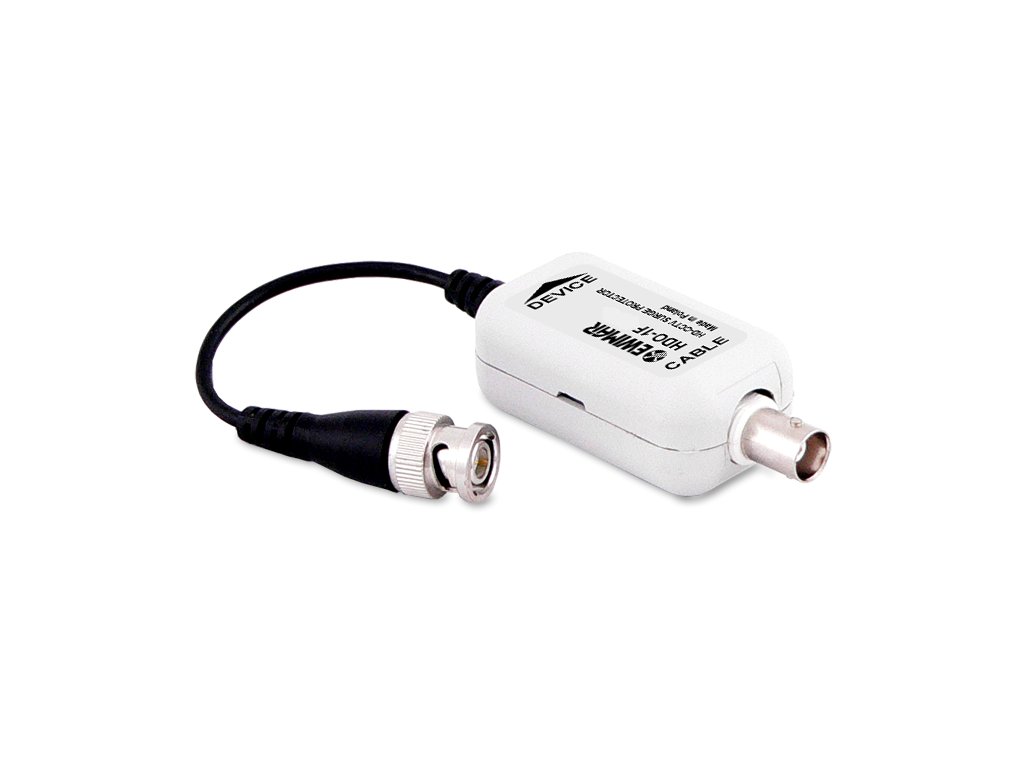

HDO-1F-EXT - Přepěťová ochrana kabelu 75 Ohm AHD / HD-CVI / HD-TVI

• Impedance 75 Ohm
• Vstupní konektor (Linka): Zásuvka BNC
• Výstupní konektor (Zařízení): Kabel s mužským konektorem BNC
• Přenosové pásmo 100 MHz
• Útlum 0,05dB
• Přepěťová ochrana 3:
  • Bleskojistka
  • Plynový ochranný prvek
  • Transil
  • MOSFET pojistka
• Ochrana linka-zem Plynový ochranný prvek: 90V, 2x10kA @ 8/20uS
• Ochrana linka-linka Ochranný můstek: 6V, 15A @ 8/20uS
• Maximální úroveň přepětí 4kV
• Kapacita ochranného okruhu 1~2pF
• Provozní teplota -40C do +60C

Popis produktu

Jednokanálová ochrana HDO-1F-EXT je vysoce kvalitní zařízení používané pro kabel 75 Ohm, určené pro zařízení CCTV televize (AHD, HD-CVI, HD-TVI). Použití pojistek vyrobených v technologii MOSFET zaručuje rychlost činnosti a bezpečnost celého systému. Zařízení využívá 3 ochranné stupně, které pracují ve správném pořadí během blesku nebo jiných zdrojů přepětí jak vysoké, tak nízké úrovně. Velkou výhodou ochrany je velmi nízká kapacita okruhu (1~2pF), díky čemuž má ochrana minimální vliv na přenos signálů v pásmu 0 ~ 100MHz.


Rozměry

86mm x 24mm x 31mm (bez kabelu)
