Detailní popis produktu

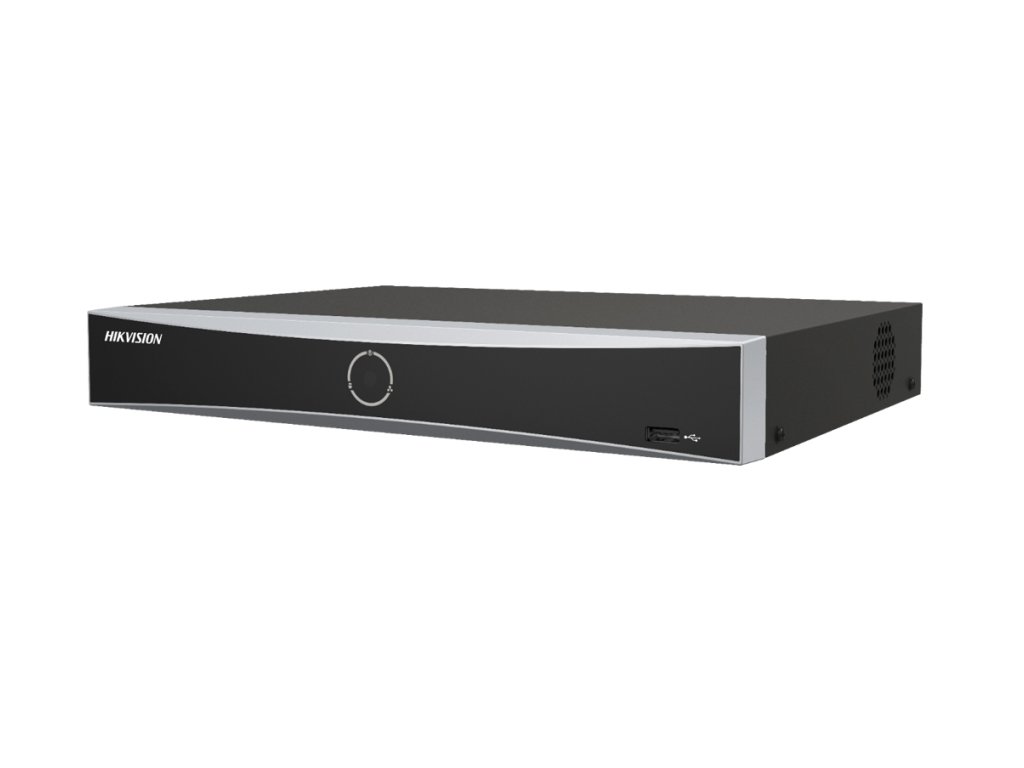

Nahrávač 16-kanálový DS-7716NXI-K4 - Hikvision
Model DS-7716NXI-K4 je 16-kanálový nahrávač série AcuSense, s možností nahrávání v rozlišení do 12 Mpx, připojení až 16 IP kamer a 4 disků HDD s kapacitou max. 10TB. Zařízení je určeno pro práci v systémech inteligentního monitoringu IP Hikvision, ve středně velkých a malých instalacích. Velkou výhodou nahrávače je implementovaná technologie Detekce pohybu 2.0 (Motion Detection 2.0), umožňující klasifikaci sledovaných objektů (člověk/vozidlo) na všech kanálech.
Kromě standardní funkce detekce pohybu nahrávač nabízí i možnost rozpoznávání tváře na vybraných kanálech, což umožňuje velmi přesný dohled nad objektem pod ochranou.
Technické specifikace:
- Vstupy video: 16x IP
- Výstupy video: 1x HDMI, 1x VGA
- Rozlišení (max.): 12Mpx
- Max. bitrate: 160 / 160 Mbps
- Vstupy / výstupy audio: 1/1 obousměrné
- Vstupy / výstupy alarmové: 16/4
- Kompresie: H.265+ / H.265 / H.264+ / H.264 / MPEG4
- Síťové rozhraní: 2x Ethernet RJ-45 10/100/1000 Mb/s
- Detekce pohybu 2.0: Ano, všechny kanály
- Podpora disků: 4x HDD (do 10TB na disk)
- Spotřeba energie: 20W (bez HDD)
- USB porty: 2x USB 2.0, 1x USB 3.0
- Rozměry: 445×400×71mm
- Napájení: 100 do 240 VAC, 50 do 60 Hz
![]()
Obr. 1 Rozměry nahrávače DS-7716NXI-K4
Inteligentní detekce pohybu
Nahrávače AcuSense série "K"
Nové nahrávače AcuSense s označením "K" jsou vybaveny technologií inteligentní analýzy obrazu, která umožňuje výrazně minimalizovat falešné alarmy z kamer vyvolané pohybem bezvýznamných objektů, například pohyb listí, pohyb malých zvířat. Systém filtrace alarmových signálů, běžně nazývaný detekce pohybu 2.0 (ang. Motion Detection 2.0 - MD 2.0), je v nahrávačích Acusense série "K" implementován na všech kanálech nahrávače - díky čemuž použití i ekonomických kamer (bez funkce analýzy obrazu) ve spojení s tímto typem nahrávače umožňuje vedení přesného vizuálního dohledu bez generování zbytečných alarmů.
Kromě toho zařízení z této linie nabízejí funkci detekce a rozpoznání tváře (na vybraných kanálech), což také umožňuje provádět pokročilou analýzu bez nutnosti použití podstatně dražších řešení na straně kamery.
![]()
Vzdálená konfigurace a obsluha
Připojení P2P přes cloud
K realizaci připojení k síti nahrávač využívá standardní rozhraní Ethernet (self-adaptive) s rychlostí 10/100/1000 Mbps. Toto připojení umožňuje konfiguraci práce, modifikaci parametrů obrazu a živé sledování a přehrávání nahrávek (kamery se slotem microSD). Realizace samotného spojení může být uskutečněna na třech různých platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný software na správu video monitoringu, umožňující pokročilé modifikace celého systému a správu parametrů detekce událostí a inteligentní analýzy obrazu
- internetový prohlížeč WEB - umožňuje rychlé navázání připojení s využitím IP adresy kamery, poskytujíc přístup k plné funkcionalitě zařízení. Pro systémy Hikvision se doporučuje použít prohlížeč Internet Explorer.
- mobilní aplikace Hik-Connect - mobilní platforma pro systémy Android a iOS, poskytující možnost živého obrazu, přehrávání nahrávek a přijímání notifikací o událostech v rámci systému. Platforma Hik-Connect využívá připojení přes cloud, což eliminuje potřebu přesměrování portů na routeru
Využití cloudu k navázání spojení mezi systémem a uživateli umožňuje přístup a konfiguraci kamery z jakéhokoli místa s přístupem na internet - na mobilních zařízeních i stacionárních (PC, Laptop).
![]()
Výkonná komprese dat
Kodek H.265/ HVEC
Nové modely kamer a síťových nahrávačů od Hikvision využívají výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v průmyslových systémech televizního průmyslu jako H.265. Tento standard byl vytvořen jako odpověď na potřebu přenosu videomateriálů ve vysokém rozlišení (4K) bez nadměrného zatížení přenosového spojení. V porovnání s předchozím standardem H.264 nová technologie umožňuje téměř dvojnásobnou úsporu šířky pásma, co v systémech CCTV znamená prodloužení času archivace materiálu na disku, zvýšení dostupné propustnosti síťového spojení a prodloužení životnosti datových nosičů. Navíc rozdíl kvality videomateriálu v kompresi H.265, v porovnání s verzí H.264, je prakticky nepostřehnutelný.
![]()
Technická specifikace:
| DS-7716NXI-K4 |
| Nahrávač |
| Rozlišení (max) | 12 Mpx |
| Počet IP kamer | 16 |
Bitrate
| 160 / 160 Mb/s |
| Počet disků / kapacita TB | 4/10 |
Kompresia videa
| H.264, H.264+, H.265, H.265+ |
Výstup video
| HDMI (4K), HDMI (FullHD), VGA (1080p), BNC |
| Rozlišení nahrávání | 12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| Výstup HDMI1 | 4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA výstup závislý |
| Výstup VGA | 1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz,
HDMI1/VGA výstup závislý |
| Síťové rozhraní | 2x 10/100/1000Mbps |
| Vstupy / výstupy alarmové | 16/4 |
| Vstupy / výstupy audio | 1/1 obousměrné |
| Filtrace falešných alarmů | Dostupné na 4-kanálech 2 MP (H.264/H.265) video analýza na rozpoznání osob a vozidel na omezení falešných alarmů |
| Konektory | 1x USB3.0, 2x USB2.0, 2x RS-485 (poloduplex), RS-232, Klávesnice, 4 interfejsy SATA podporující hot-plug, 1 interfejs eSATA |
| Software | iVMS-4200, HIK-CONNECT |
| Podporované protokoly | TCP/IP, DHCP, IPv4, IPv6, DNS, DDNS, NTP, RTSP, SADP, SMTP, SNMP, NFS, iSCSI, ISUP, UPnP™, HTTP, HTTPS |
| AcuSense |
| Detekce a analýza tváře | Porovnávání tváří, zachytávání tváře, hledání tváří na základě fotografie |
| Knihovna obrázků tváře | Až 16 knihoven, až 10 000 obrázků tváře (velikost obrázku 512 KB, celková kapacita 150 MB) |
| Porovnání obrázků tváře | Porovnávání obrázků tváře na 4-kanálech |
| Účinnost detekce a analýza tváře | Zachytávání obrázku tváře na 1-kanále (IP kamera HD, do 4 MP, H.264/H.265) |
| Filtrace falešných alarmů | Dostupné na 4-kanálech 2 MP (H.264/H.265) video analýza na rozpoznání osob a vozidel na omezení falešných alarmů |
Obecně
|
| Napájení | 100 do 240 VAC, 50 do 60 Hz |
| Případ | 19-inch rack-mounted 1.5U chassis |
| Hmotnost | 5 kg |
| Celkový výkon | 80W |
| Spotřeba | 20W bez HDD |
| Provozní vlhkost | 10% do 90% |
| Rozsah provozní teploty (°C) | -10....+55°C |
| Rozměry (v x š x h) | 445 × 400 ×75 mm |
