DS-7716NXI-I4/16P/S(C) - 16kanálový PoE rekordér s technologií AcuSense - Hikvision

Detailní popis produktu

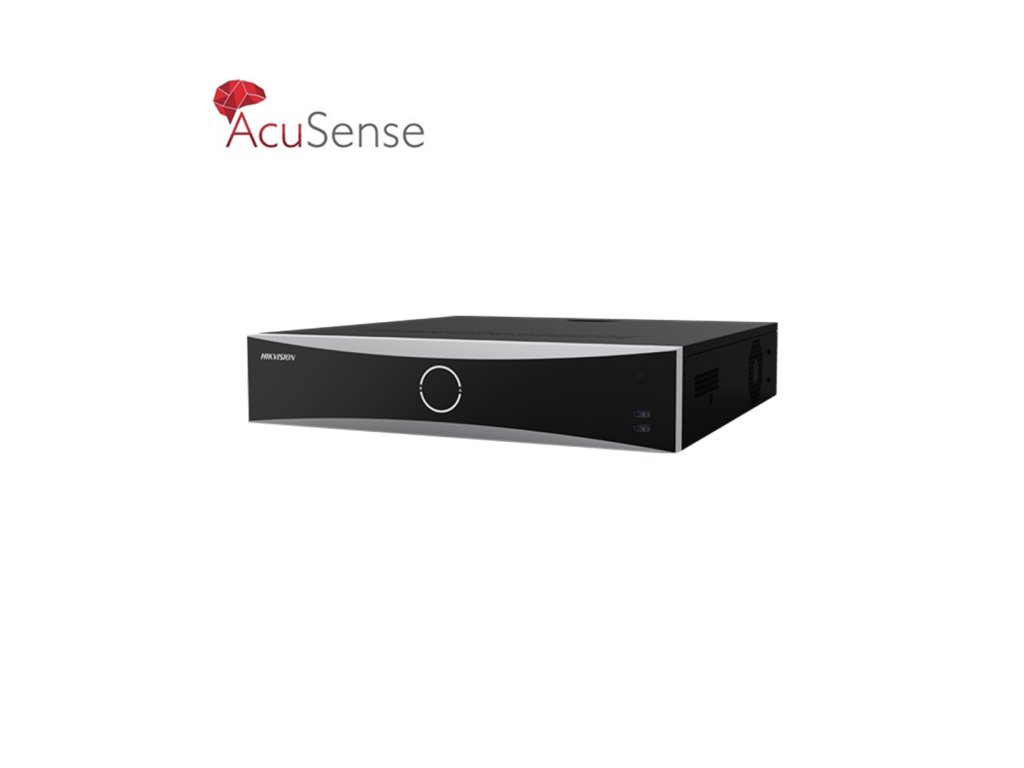

Záznamník PoE 16-kanálový AcuSense DS-7716NXI-I4/16P/S - Hikvision

---

DS-7716NXI-I4/16P/S je 16-kanálové zařízení patřící do druhé generace inteligentních záznamníků Acusense využívaných v systémech inteligentního monitoringu, se zabudovaným 16-kanálovým přepínačem PoE. NVR je součástí inovativní série síťových zařízení značky Hikvision, které umožňují plynulý záznam obrazu z míst a objektů pokrytých celodenním monitoringem a poskytují inteligentní analýzu (detekce proniknutí, překročení linie, vstupu/výstupu z oblasti) na základě klasifikace objektů (vozidlo, člověk) podpořenou navíc o funkci rozpoznávání tváří a kodek H.265. IP záznamník s efektivním algoritmem komprese obrazu H.264/H.265 zajišťující bezproblémový a hladší přenos obrazu v maximálním rozlišení 3840 × 2160 (8MPx). Zařízení využívá dva proudy z video kamer: první (vysokého rozlišení) na zobrazení obrazu v celoobrazovkovém režimu a v dělení na 4, stejně jako na záznam videa, a druhý (nižšího rozlišení) na zobrazení obrazu v dělení s větším počtem kamer (6,9,16 atd.) a volitelně i na záznam. Záznamník podporuje dvojproudové kamery a dynamicky přepíná video proud na maximální využití výkonu DSP.

Technické parametry:

• Video vstupy: 16x IP
• Switch PoE: Zabudovaný (16-kanálový)
• Video výstupy: 2x HDMI, 1x VGA, 1x BNC
• Rozlišení (max.): 12Mpx
• Max. bitrate: 256 / 200 Mbps
• Dvojproud: Ano
• Audio vstupy/výstupy: 1/1
• Alarmové vstupy/výstupy: 16/4
• Kompresie: H.265+ / H.265 / H.264+ / H.264 / MPEG4
• Funkce analýzy obrazu: AcuSense (Překročení linie, proniknutí, vstup do oblasti, opuštění oblasti, detekce (klasifikace) lidí a vozidel)
• Podpora disků: 4x HDD (do 8TB na disk)
• Spotřeba energie: 30 W (bez HDD)
• SATA: 4x SATA s hot plug
• USB porty: 2x USB 2.0, 1x USB 3.0
• Rozměry: 445×400×71mm
• Napájení: 100 to 240 VAC

Obr. 1

Rozměry záznamníka DS-7716NXI-I4/16P/S

---

Inteligentní analýza obrazu

Kamery AcuSense

Záznamníky Hikvision ze série AcuSense využívají technologii založenou na umělé inteligenci. Implementovaná technologie inteligentní analýzy obrazu v kamerách a záznamnících Hikvision z této série umožňuje

výrazně minimalizovat falešné poplachy vyvolané pohybem nepodstatných objektů, jako je pohyb listů, pohyb malých zvířat. Zařízení označená logem AcuSense využívají technologii strojového učení na ještě lepší klasifikaci rozpoznávaných objektů. Po nastavení kamery jsme schopní vyvolat poplach jen tehdy, když člověk překročí linii nebo vstoupí do detekční oblasti. Zařízení AcuSense mají i funkci rychlého vyhledávání. Díky zaznamenaným snímkům každého objektu je kamera schopná kategorizovat a následně snadno a rychle vyhledat. Výjimečné funkce i výkon a efektivnost dělají systém AcuSense velmi příjemný na používání.

Funkce a výhody kombinace systémů AcuSense

Standardní obraz + Základní analytika obrazuFiltraci falešných poplachů na vybraných kanálech záznamníka + rychlé vyhledávání objektuBarevný obraz celý den + Základní analytika obrazuBarevný obraz celý den + filtraci falešných poplachů na vybraných kanálech záznamníka + rychlé vyhledávání objektuFiltrace falešných poplachů prováděná kamerouFiltrace falešných poplachů na všech kanálech + rychlé vyhledávání objektuBarevný obraz celý den + Filtrace falešných poplachů prováděná kamerouBarevný obraz celý den + filtraci falešných poplachů prováděná kamerou + rychlé vyhledávání objektu

Zařízení	Tradiční záznamník NVR	Záznamník NVR AcuSense
Tradiční kamera
Kamera ColorVu
Kamera AcuSense
Kamera ColorVu 2 gen.

---

Dálková konfigurace a obsluha

P2P připojení přes cloud

Pro realizaci připojení k síti záznamník využívá standardní rozhraní Ethernet (self-adaptive) s rychlostí 10/100 Mbps. Toto připojení umožňuje konfiguraci provozu, změnu obrazových parametrů, jakož i živé sledování a přehrávání záznamů (kamery s microSD slotem). Samotné připojení může být realizováno na třech různých platformách:

• program iVMS-4200 a iVMS-5200 - dedikovaný software na správu vizuálního monitoringu, umožňující pokročilé úpravy celého systému a správu parametrů detekce událostí a inteligentní analýzy obrazu
• webový prohlížeč WEB - umožňuje rychlé navázání připojení s použitím IP adresy kamery, poskytující přístup k plné funkčnosti zařízení. Při systémech Hikvision se doporučuje používat prohlížeč Internet Explorer.
• mobilní aplikace Hik-Connect - mobilní platforma pro systémy Android a iOS, umožňující živé sledování, přehrávání záznamů a přijímání upozornění o událostech v rámci systému. Platforma Hik-Connect využívá připojení přes cloud, což eliminuje potřebu přesměrování portů na routeru

Využití cloudu k navázání připojení mezi systémem a uživatelem umožňuje přístup a konfiguraci kamery z jakéhokoli místa s připojením na internet - na mobilních i stacionárních zařízeních (PC, Notebook).

---

Efektivní datová komprese

Kód H.265/ HVEC

Nové modely kamer a síťových záznamníků od Hikvision využívají účinný kód

HEVC (ang. High Efficiency Video Coding), označovaný v průmyslu systémů průmyslové televize jako H.265. Tento standard byl vytvořen jako odpověď na potřebu přenosu videozáznamů ve vysokém rozlišení (4K) bez nadměrné zátěže přenosového kanálu. V porovnání s předchozím standardem H.264 nová technologie umožňuje téměř dvojnásobnou úsporu šířky pásma, což v CCTV systémech vede k prodloužení času archivace materiálu na disku, zvýšení dostupné kapacity síťového připojení a prodloužení životnosti datových nosičů. Navíc je rozdíl v kvalitě videozáznamu při kompresi H.265 ve srovnání s verzí H.264 prakticky nepostřehnutelný.

---

Technická specifikace:

DS-7716NXI-I4/16P/S12 Mpx16256 / 200 Mb/s4/8Lokální, webový prohlížeč, CMSH.264, H.264+, H.265, H.265+HDMI (4K), HDMI (FullHD), VGA (1080p), BNC12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA výstup závislý1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI2/VGA výstup nezávislý1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz,2x 10/100/1000Mbps16/41/1 dvoukanálovýDostupné na 4-kanálech 4 MP (H.264/H.265) analýza videa na rozpoznávání osob a vozidel s cílem snížit falešné poplachy1x USB3.0, 2x USB2.0, RS-485 (half-duplex), RS-232, Klávesnice, 4 rozhraní SATA podporující hot-plug, 1 rozhraní eSATAiVMS-4200, HIK-CONNECTAcuSensePorovnávání tváří, zachytávání tváří, vyhledávání tváří podle fotografieDo 16 knihoven, do 10 000 fotografií tváří ( velikost obrázku 512 KB, celková kapacita 150 MB)Porovnání fotografií tváří na 4-kanálechZachytávání fotografií tváří na 1-kanálu (IP kamera HD, do 4 MP, H.264/H.265) Dostupné na 4-kanálech 2 MP (H.264/H.265) analýza videa na rozpoznávání osob a vozidel s cílem snížit falešné poplachy PoE rozhraní16, RJ-45 10/100 Mbps self-adaptive Ethernet interface 200WIEEE 802.3 af/at 100 to 240 VAC 19-palcový rack-mounted 1.5U chassis 5kg300W30W bez HDD10% do 90%-10....+55°C445 × 400 ×75 mm

Záznamník
Rozlišení (max)
Počet IP kamer
Bitrate
Počet disků / kapacita TB
Podpora přes
Kompresie videa
Video výstup
Rozlišení nahrávání
Výstup HDMI1
Výstup HDMI2
Výstup VGA	HDMI1/VGA výstup závislý
Síťové rozhraní
Vstupy / výstupy alarmové
Vstupy / výstupy audio
Filtrácia falešných poplachů
Konektory
Software
Detekce a analýza tváře
Knihovna fotografií tváří
Porovnání fotografií tváří
Účinnost detekce a analýzy tváří
Filtrace falešných poplachů
Počet portů
PoE rozpočet
Standard
Obecné
Napájení
Šasi
Hmotnost
Celkový výkon
Spotřeba
Pracovní vlhkost
Pracovní teplota (°C)
Rozměry (výška x šířka x hloubka)
