Detailní popis produktu

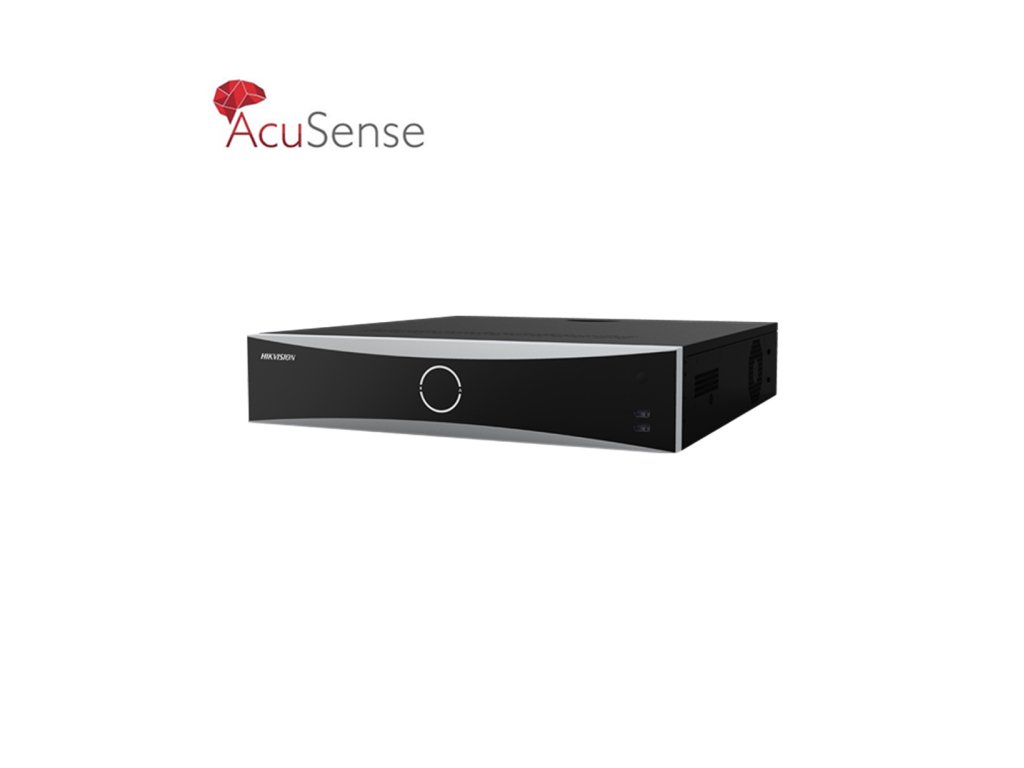

PoE rekordér 16-kanálový AcuSense DS-7616NXI-I2/16P/S(S) - Hikvision
DS-7616NXI-I2/16P/S(S) je 16-kanálové zařízení patřící do druhé generace inteligentních rekordérů Acusense používaných v systémech inteligentního monitorování, se zabudovaným 16-kanálovým PoE switchem. NVR je součástí inovativní série síťových zařízení značky Hikvision, která umožňuje plynulé nahrávání obrazu z míst a objektů pokrytých celodenním monitoringem a poskytuje inteligentní analýzu (detekce narušení, překročení linie, vstupu/výstupu z oblasti) na základě klasifikace objektů (vozidlo, člověk) podpořenou navíc funkcí rozpoznávání tváří a kodekem H.265. IP rekordér s výkonným algoritmem komprese obrazu H.264/H.265 zajišťujícím bezproblémové a plynulejší přenášení obrazu v maximálním rozlišení 3840 × 2160 (8MPx). Zařízení využívá dva proudy z video kamer: první (vysoké rozlišení) pro zobrazení obrazu v režimu celé obrazovky a v dělení na 4 a na nahrávání videa, a druhý (nižší rozlišení) pro zobrazení obrazu v děleních s větším množstvím kamer (6,9,16 atd.) a volitelně také na nahrávání. Rekordér podporuje dvojstreamové kamery a dynamické přepínání video streamů pro maximální využití výkonu DSP.
Technické parametry:
- Video vstupy: 16x IP
- Výstupy video: 1x HDMI, 1x VGA, 1x BNC
- PoE switch: Zabudovaný (16-kanálový)
- Rozlišení (max.): 12Mpx
- Max. bitrate: 160 / 256 Mbps
- Dualstream: Ano
- Audio vstupy / výstupy: 1 / 1 obousměrné
- Alarmové vstupy / výstupy: 4/1
- Komprese: H.265+ / H.265 / H.264+ / H.264 / MPEG4
- Funkce analýzy obrazu: AcuSense (Překročení linie, narušení, vstup do oblasti, opuštění oblasti, detekce (klasifikace) lidí a vozidel)
- Podpora disků: 2x HDD (do 8TB na disk)
- Spotřeba energie: 15W (bez HDD)
- SATA: 2x SATA s hot plug
- USB porty: 2x USB 2.0, 1x USB 3.0
- Rozměry: 385×315×52 mm
- Napájení: 100 do 240 VAC, 50 do 60 Hz
![]()
Obr. 1 Rozměry rekordéru DS-7616NXI-I2/16P/S
Inteligentní analýza obrazu
Kamery AcuSense
Rekordéry Hikvision ze série AcuSense využívají technologii založenou na umělé inteligenci. Implementovaná technologie inteligentní analýzy obrazu v kamerách a rekordérech Hikvision z této série umožňuje výrazně minimalizovat falešné poplachy vyvolávané pohybem nepodstatných objektů, například pohybem listí, malými zvířaty. Zařízení označená logem AcuSense využívají technologii strojového učení, aby ještě lépe klasifikovaly rozpoznávané objekty. Po nakonfigurování kamery jsme schopni vyvolat alarm pouze tehdy, když člověk překročí linii nebo vstoupí do detekční oblasti. Zařízení AcuSense mají také funkci rychlého vyhledávání. Díky uloženým video snímkům každého objektu kamera dokáže ho kategorizovat, a potom snadno a rychle najít. Výjimečné funkce jakož i výkon a provozní účinnost dělají systém AcuSense velmi příjemným na používání.
![]()
Funkce a výhody spojování systémů AcuSense
| Zařízení | Tradiční NVR rekordér | NVR rekordér AcuSense |
| Tradiční kamera | Standardní obraz + Základní analytika obrazu | Filtraci falešných poplachů na vybraných kanálech rekordéru + rychlé vyhledávání objektu |
| Kamera ColorVu | Barevný obraz po celý den + Základní analytika obrazu | Barevný obraz po celý den + filtraci falešných poplachů na vybraných kanálech rekordéru + rychlé vyhledávání objektu |
| Kamera AcuSense | Filtrace falešných poplachů prováděná kamerou | Filtrace falešných poplachů na všech kanálech + rychlé vyhledávání objektu |
| Kamera ColorVu 2. generace | Barevný obraz po celý den + Filtrace falešných poplachů prováděná kamerou | Barevný obraz po celý den + filtraci falešných poplachů prováděná kamerou + rychlé vyhledávání objektu |
Vzdálená konfigurace a správa
Připojení P2P přes cloud
Pro realizaci připojení se sítí rekordér využívá standardní rozhraní Ethernet (self-adaptive) s rychlostí 10/100 Mbps. Toto připojení umožňuje konfiguraci práce, modifikaci parametrů obrazu jakož i živý náhled a přehrávání nahrávek (kamery se slotem na microSD). Realizace samotného připojení může být uskutečněna na třech různých platformách:
- program iVMS-4200 a iVMS-5200 - specializovaný software na správu video monitoringu, umožňující pokročilé modifikace celého systému jakož i správu parametrů detekce událostí a inteligentní analýzy obrazu
- internetový prohlížeč WEB - umožňuje rychlé navázání spojení s využitím IP adresy kamery, poskytujíc přístup k plné funkcionalitě zařízení. Pro systémy Hikvision se doporučuje používat prohlížeč Internet Explorer.
- mobilní aplikace Hik-Connect - mobilní platforma pro systémy Android a iOS, poskytující možnost živého náhled, přehrávání nahrávek a přijímání notifikací o událostech v rámci systému. Platforma Hik-Connect využívá připojení přes cloud, což eliminuje potřebu přesměrování portů na routeru
Využití cloudu na navázání spojení mezi systémem a uživatelem umožňuje přístup a konfiguraci kamery z jakéhokoli místa s přístupem na internet - na mobilních zařízeních i na stolních počítačích (PC, Laptop).
![]()
Výkonná komprese dat
Kodek H.265/ HVEC
Nové modely kamer a síťových rekordérů od Hikvision využívají výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvětví CCTV systémů jako H.265. Tento standard byl vytvořen v reakci na potřebu přenosu video materiálů s vysokým rozlišením (4K) bez nadměrného zatížení přenosového pásma. V porovnání s předchozím standardem H.264 nová technologie umožňuje téměř dvojnásobnou úsporu pásma, což v CCTV systémech vede k prodloužení času archivace materiálu na disku, zvýšení dostupné propustnosti síťového pásma a prodloužení životnosti nosičů dat. Navíc, rozdíl v kvalitě video materiálu v kompresi H.265 v porovnání s verzí H.264 je prakticky nepozorovatelný.
![]()
Technická specifikace:
| DS-7616NXI-I2/16P/S(C) |
|---|
| Rekordér |
| Rozlišení (max): | 12 Mpx |
| Počet IP kamer | 16 |
Bitrate
| 160 / 256 Mb/s |
| Počet disků / kapacita TB | 2/8 |
| Podpora přes | Lokální, web prohlížeč, CMS |
Komprese videa
| H.264, H.264+, H.265, H.265+ |
Video výstupy
| HDMI (4K), VGA (1080p), BNC |
| Síťové rozhraní | 2x 10/100/1000Mbps |
Audio vstupy / výstupy
| 1/1 |
Alarmové vstupy / výstupy
| 4/1 |
| Připojení | 1x USB3.0, 2x USB2.0, RS-485 (poloduplex), RS-232, Klávesnice, 4 SATA rozhraní podporující hot-plug, 1 eSATA rozhraní |
| Software | iVMS-4200, HIK-CONNECT |
| AcuSense |
| Zachycení a analýza tváře | Porovnávání tváří, zachycení tváře, vyhledávání tváře podle obrázku |
| Knihovna obrázků tváří | Do 16 knihoven, do 10,000 obrázků tváří (velikost obrázku 512 KB, celková kapacita 150 MB) |
| Porovnání obrázků tváří | Porovnání obrázků tváří na 4 kanálech |
| Účinnost detekce a analýzy tváří | Zachycení obrázku tváře na 1 kanálu (IP kamera HD, do 4 MP, H.264/H.265) |
| Řešení falešných poplachů | Dostupné na 4 kanálech 2 MP (H.264/H.265) video analýza na rozpoznávání osob a vozidel pro snížení počtu falešných poplachů |
| PoE rozhraní |
| Počet PoE portů | 16, RJ-45 10/100 Mbps self-adaptive Ethernet rozhraní |
| PoE rozpočet | 200 W |
| Standard | IEEE 802.3 af/at |
Celkové
|
| Napájení | 100 do 240 VAC, 50 do 60 Hz |
| Spotřeba energie | 15W bez HDD |
| Krytí | 1U chassis |
| Provozní teplota (°C) | -10....+55°C |
| Rozměry | 385×315×52 mm |
