Detailní popis produktu

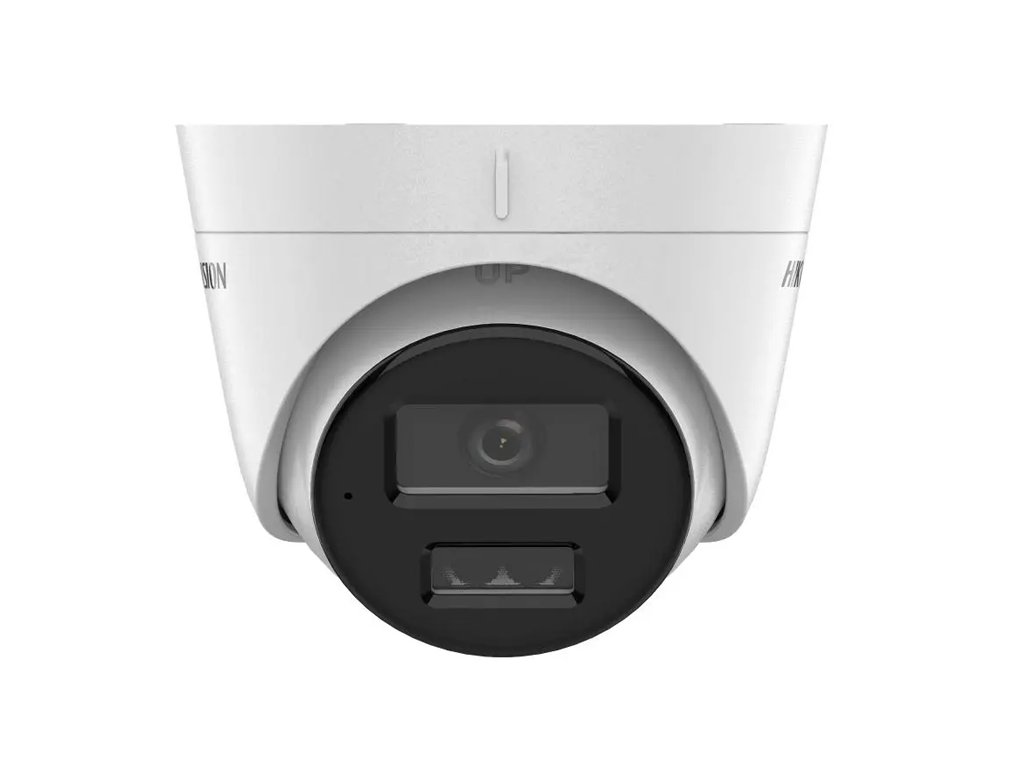

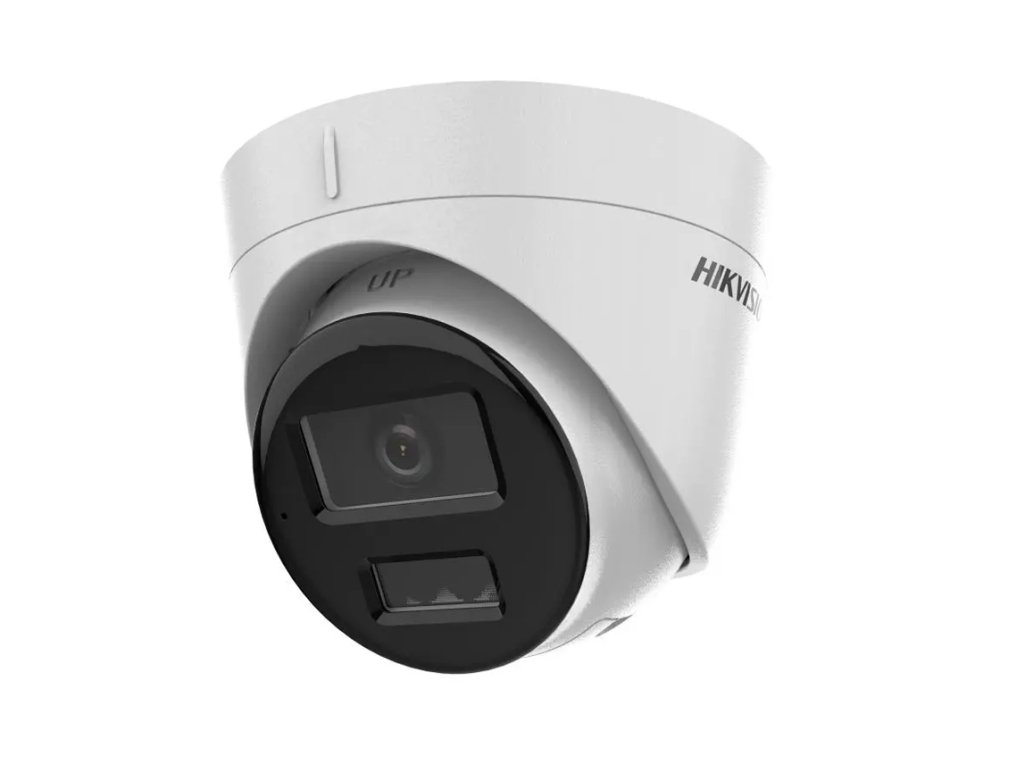

Kamera kopulová IP 4MPx DS-2CD1343G2-LIU - Hikvision
Model DS-2CD1343G2-LIU je vybavena řadou inteligentních funkcí kamerového systému IP CCTV, určeného pro použití v náročných monitorovacích instalacích jak uvnitř, tak na venkovních plochách. Zařízení je součástí inovativní řady Smart Hybrid Light, podepsané logem značky Hikvision. Kopulová kamera IP DS-2CD1343G2-LIU umožňuje nejen plynulou video registraci v rozlišení 4Mpx, ale také inteligentní filtrování alarmů detekce pohybu díky podpoře AI (m.j. klasifikace objektů člověk/vozidlo).
Novátorská kamera monitoringu IP DS-2CD1343G2-LIU má také implementované pokročilé algoritmy kompresi video signálu. Codeky H.265/H.265+ zajišťují možnost zaznamenávání a přenosu obrazu v maximálním rozlišení 2560×1440p bez nadměrného zatížení šířky pásma. Napájení kamery může být realizováno prostřednictvím PoE (standard 802.3af), což ovlivňuje jednoduchost a rychlost montáže. Skříň kamery se vyznačuje odolností vůči povětrnostním podmínkám - je vyrobena v kategorii ochrany IP67
Výhodou tohoto modelu je vestavěný mikrofon, který umožňuje zachytávání zvuků v pracovní oblasti kamery.
Parametry technické:
- Snímač: 1/3" Progressive Scan CMOS
- Rozlišení: 2560 × 1440(4Mpx)
- Objektiv: 2.8 mm
- Citlivost: 0,005Lux (0 lux s IR)
- Noční režim: Ano, v barvě nebo černobílý (Smart Hybrid Light)
- IR osvětlení: Ano, dosah do 30 m
- Bílé světlo: Ano, dosah do 30 m
- Kompresní formát: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Ano, WDR 120dB
- Vybrané obrazové funkce: BLC, HLC, 3D DNR
- Vestavěný mikrofon: Ano
- Inteligentní analýza obrazu: Detekce pohybu, klasifikace objektů člověk/vozidlo
- Dálkové ovládání: iVMS-4200, Hik-Connect
- Třída ochrany: IP67
- Max. spotřeba energie: 6.5W
- Pracovní teplota: -30...+60 oC
- Rozměry: 110 mm × 89.2 mm
- Napájení: 12VDC, PoE
- Hmotnost: 340g
![]()
Obr.1 Rozměry kamery DS-2CD1343G2-LIU
Tři režimy osvětlení scény
Plná viditelnost po celý den
Kamera DS-2CD1343G2-LIU je modelem patřícím do série zařízení s implementovanou technologií dvojitého osvětlení Smart Hybrid Light, vyvinutou inženýry a designéry společnosti Hikvision. Zařízení v této kategorii nabízejí uživatelům až 3 různé režimy osvětlení monitorované scény.
- Standardní režim infračerveného vyzařování (tradiční IR zdroj a černobílý obraz).
- Doplňkový režim vyzařování bílé barvy (osvětlení scény bílou LED diodou).
- Inteligentní režim hybridní (aktivace bílého světla na základě alarmu nebo detekce pohybu).
Je důležité zdůraznit, že v inteligentním režimu kamera Hikvision DS-2CD1343G2-LIU udržuje zapnutý infračervený osvětlení do momentu detekce pohybu narušitele nebo překročení virtuální čáry. V tu chvíli se spustí režim vyzařování bílého světla – viditelného. Tímto způsobem je zachycen obraz v plné barevné paletě, což umožňuje zachycení všech detailů. Je třeba také poznamenat, že do momentu aktivace zdroje bílého světla kamera DS-2CD1343G2-LIU zůstává diskrétní. Je tedy jasné, že takové používání zdroje, který vyzařuje bílé světlo, pomáhá odradit vetřelce. Bílé světlo může mít také jinou funkci - je to dobrý způsob, jak automaticky osvítit cestu pro chodce nebo hosty.
![]()
Obr. 2 Režimy provozu kamery: barva 24/7, infračervené IR (černobílý obraz) a inteligentní režim.
Napájení přes PoE - Power over Ethernet
Data + napájení jedním kabelem
Díky použití moderní technologie Power over Ethernet může IP kamera DS-2CD1343G2-LIU být napájena dvěma způsoby.
Standard PoE umožňuje přivedení napájení stejným kabelem, kterým se přenášejí data, včetně video signálu. Napájení přes PoE, tedy počítačovým kabelem UTP, přináší řadu výhod, jako jsou:
- Výrazně zkrácená doba instalace a zjednodušená struktura kabeláže.
- Žádné další napájecí zdroje (kromě případných adaptérů).
- Velký dosah díky možnosti práce v režimu EXTEND (napájení PoE až 250 m).
Pro využití potenciálu technologie PoE v IP kamerách DS-2CD1343G2-LIU je vyžadován rekordér se switchem PoE nebo dedikovaný přepínač PoE. Je také možné zakoupit adaptéry nebo speciální injektory PoE. Samozřejmě je také možné napájet kameru Hikvision klasicky prostřednictvím tradičního konektoru 12V DC.
![]()
Obr. 4 Myšlenka napájení přes PoE
Obsluha a vzdálené řízení
Připojení přes cloud Hikvision HikConnect
Cloud P2P, tedy moderní komunikační technologie, která otevírá nové možnosti správy monitorovacího systému a jednotlivých kamer, je další význačný prvek, o kterém stojí za to zmínit. Kopulové kamery DS-2CD1343G2-LIU mají adaptabilní Ethernet rozhraní 10/100 Mbps, přes které, po připojení k síti LAN, mohou být spravovány prostřednictvím:
- Webové rozhraní v prohlížeči – přímé připojení k jakékoli kameře systému Hikvision je hlavním úkolem, který je realizován pomocí webového rozhraní. Pohodlná webová aplikace umožňuje přihlásit se a spravovat kamery DS-2CD1343G2-LIU bez potřeby připojení k rekordéru.
- Mobilní aplikace Hik-Connect – připravená pro smartphony se systémem Android nebo iOS, mobilní aplikace Hik-Connect nabízí obrovské možnosti: příjem oznámení, správa či živý video náhled. Zároveň použitá technologie cloud P2P eliminuje nutnost používat přesměrování na routeru.
- Software iVMS-4200/HikCentral – pro funkci je vyžadována instalace software na počítači PC se systémem Windows. Programy typu VMS umožňují mimo jiné rychlé úpravy pokročilých funkcí, správu pravidel detekce událostí a nastavení inteligentní analýzy videa.
Cloud Hikvision umožňuje navazovat bezpečná spojení mezi instalací monitorování IP a uživatelským zařízením. Díky němu je možná správa celého systému prakticky z libovolného místa. Stačí zařízení s přístupem na internet.
![]()
Účinná komprese dat
Codek H.265/ HVEC
IP kamery od Hikvision, díky použití kodeků H.265, umožňují přenos vynikající kvality obrazu při nízkém zatížení sítě. Standard H.265, jako nástupce standardu H.264, zaručuje možnost efektivní přenosu obrazu v rozlišení až do 4K bez nadměrného zatěžování přenosového kanálu. Použitá technologie HEVC (H.265) se promítá do téměř dvojnásobné úspory šířky pásma. Výhody vyplývající z tohoto faktu zahrnují mimo jiné prodloužení doby archivace videomateriálu, větší dostupnou šířku pásma LAN a prodloužení životnosti diskových jednotek HDD.
Důležité: režim komprese v kameře DS-2CD1343G2-LIU můžete svobodně přepínat mezi standardy H.265 a H.264, což vám umožňuje pracovat s rekordéry, které nepodporují moderní kompresi HVEC.
![]()
Široký zorný úhel
Objektiv 2.8mm
Širokoúhlový objektiv a snímač CMOS o velikosti 1/3 palce umožňují kameře dosáhnout širokého úhlu pozorování - přibližně 98° na horizontu. To jsou právě širokoúhlé modely kamer Hikvision, které jsou nejčastěji používanými IP zařízeními v instalacích průmyslové televize, kvůli jejich vysoké univerzálnosti.
![]()
Obr. 3 Porovnání úhlů záznamu pro různé objektivy (při snímači 1/2.8")
Technická specifikace:
| DS-2CD1343G2-LIU |
| Kamera |
| Snímač | 1/3" Progressive Scan CMOS |
| Standard přenosu | IP |
| Max. rozlišení | 2560 x1440(4Mpx) |
| Citlivost | 0.005 Lux (barva, AGC ON), 0 Lux při IR |
| Doba otevření závěrky | 1/3 s do 1/100,000 s |
| Objektiv | 2.8mm |
| Úhel záznamu (horizontálně) | horizontálně FOV 98°, vertikálně FOV: 54°, diagonálně FOV: 114° |
| Rozsah nastavení hlavy | Pan: 0° do 360°, naklonění: 0° do 75°, rotace: 0° do 360° |
| Osvětlení IR a bílé světlo |
| Osvětlení IR | Ano, dosah až 30m |
| Osvětlení bílého světla | Ano, dosah až 30m |
| Inteligentní doplňkové světlo | Ano |
| Délka vlny | 850 nm |
| Kompresní formát obrazu |
| Počet snímků (hlavní tok) | - 50Hz: 20 snímků/s (2560 × 1440), 25 snímků/s (1920 × 1080, 1280 × 720)
- 60Hz: 20 snímků/s (2560 × 1440), 24 snímků/s (1920 × 1080, 1280 × 720)
|
| Kompresní video | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Funkce smart |
| ROI | 1 stálá oblast pro dva toky |
| Obraz |
| Obrazové funkce | BLC, HLC, 3D DNR, ROI |
| Široký dynamický rozsah obrazu | Ano, WDR 120dB |
| Nastavení obrazu | Sytost, expozice, kontrast, ostrost, AGC, vyvážení bílé |
| Noční režim | Ano, v barvě nebo černobílý (Smart Hybrid Light) |
| Inteligentní analýza obrazu |
| Ochrana obvodu | Detekce (klasifikace) lidí a vozidel |
| Základní funkce | Detekce pohybu, sabotáž obrazu, výjimečná situace (odpojení sítě IP, konflikt adresů, chyba pevného disku atd.), detekce změny scény |
| Metody spojení | FTP/NAS/SD karta, upozornění monitorovací centr, e-mail, vyvolat záznam, zachytit vyvolaný záznam |
| Zóny činnosti | 1 stálá oblast pro hlavní tok, sub-stream a třetí tok |
| Síť |
| Síťové rozhraní | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Síťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Současný náhled | až 6 kanálů |
| Počet uživatelů / hostitelů | - až 32 uživatelů
- 3 úrovně oprávnění: Administrátor, Operátor, Uživatel
|
| Klientský software | VMS-4200, Hik-Connect |
| Podporované webové prohlížeče | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Obecné |
| Vestavěný mikrofon | Ano |
| Napájení | - 12 VDC
- PoE (802.3af, třída 3)
|
| Spotřeba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af), Max: 6.5W |
| Materiál | Kov + plast |
| Třída ochrany | IP67 |
| Teplota práce / Přípustná vlhkost | - -30 °C do 60 °C
- <95% (bez kondenzace)
|
| Rozměry | 110 mm × 89.2 mm |
| Hmotnost | 340g |
