Detailní popis produktu

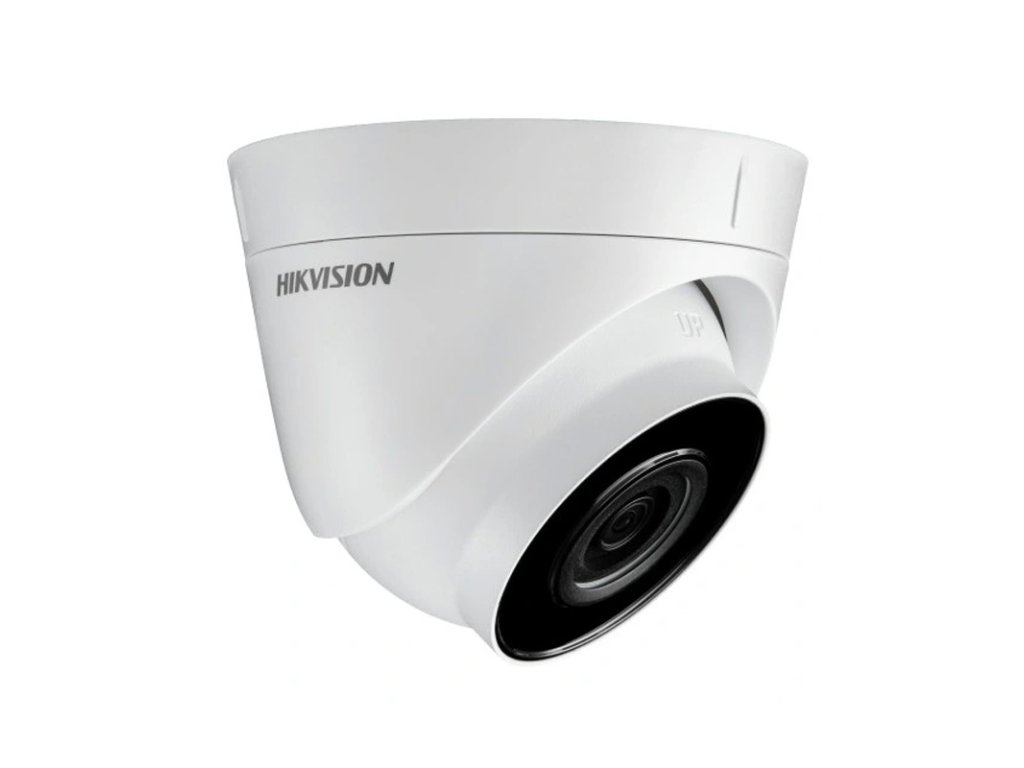

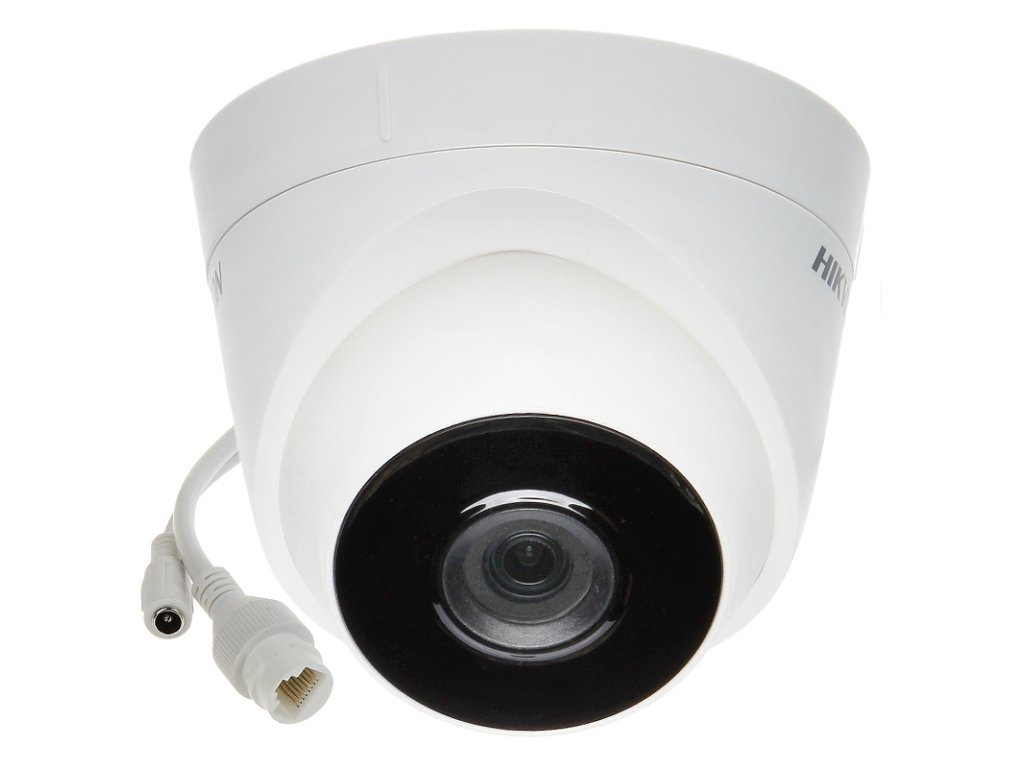

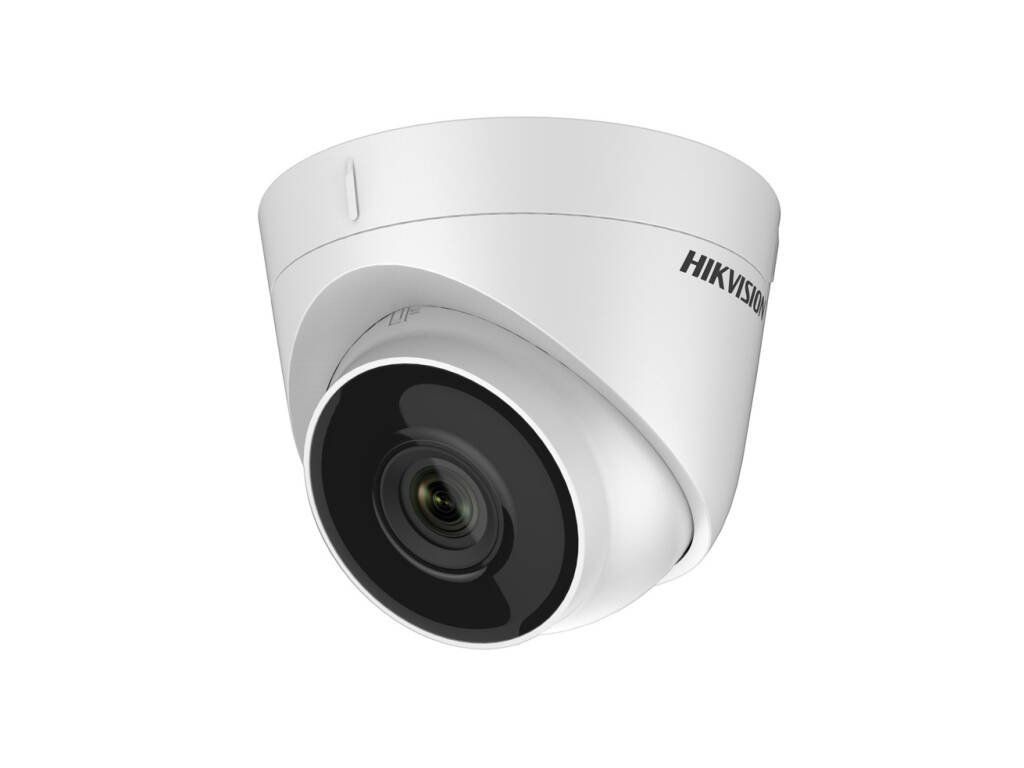

IP kamera DS-2CD1321-I - Hikvision
Dome kamera DS-2CD1321-I typu turret je ekonomický model značky Hikvision ze série Easy IP Lite, vynikající především velmi atraktivní cenou při zachování široké funkčnosti. Kamera je určena pro všechny druhy monitorovacích instalací - díky univerzálnosti použití se osvědčí v téměř každém systému jako zařízení podporující pokročilejší kamery.
Vzhledem k použití standardního 2-megapixelového snímače 1/2.8" PS CMOS kamera poskytuje vysokokvalitní obraz s plnou dobrou detailností a přirozeným podáním barev.
Kamera využívá kompresi obrazu ve standardu H.264.
Technické parametry:
- Snímač: 1/2.8" CMOS Progressive Scan
- Max. rozlišení: 1920x1080 (2 Mpx) @25fps
- Pevný objektiv: 2.8 mm
- Uhel snímání: ~100o
- Citlivost: 0,01 Lux (0 Lux s vl. IR)
- Automatický denní/noční režim: Ano
- Infračervený osvětlením: IR30m BlackGlass
- Mechanický infračervený filtr (ICR): Ano
- Standard komprese: H.264+/H.264
- Funkce obrazu: 3D-DNR, DWDR, AGC, BLC ROI
- Třída ochrany krytu: IP67
- Provozní teplota: -30...60 oC
- Napájení: 12 VDC, PoE 802.3af
- Spotřeba energie: max. 5 W
- Rozměry: 110 x 93 mm
- Hmotnost: 0.35 kg
![]()
Obr.1 Rozměry kamery DS-2CD10321-I
Široký úhel snímání
Objektiv 2.8mm
Použitý v kameře snímač CMOS o velikosti 1/2.8 palce a objektiv s pevným ohniskem 2.8mm umožňuje získat široký úhel pozorování do cca 100° v horizontále. Tak široký úhel pozorování dělá tuto kameru ideální pro realizaci přehledu a zaznamenávání celkových událostí v oblasti monitorované budovy.
Širokoúhlé modely s objektivem s pevným ohniskem 2.8mm jsou nejčastěji používanými verzemi kamer v průmyslových televizních instalacích, vzhledem k univerzálnosti a vysoké kvalitě poskytovaného videomateriálu.
![]()
Obr. 2 Porovnání úhlů snímání pro různé objektivy (se snímačem 1/2.8")
Plná viditelnost v noci
Technologie EXIR
Kamery z nové série Hikvision mají integrované infračervené osvětlení umožňující efektivní nahrávání obrazu, i v podmínkách úplného nedostatku osvětlení v prostředí. Kromě toho jsou IR žárovky vyrobeny v technologii EXIR, dosahujíc rozložení osvětlení scény o pravouhlý charakter - to znamená, že EXIR žárovky osvětlují scénu mnohem rovnoměrněji než standardní osvětlení, což vede k zlepšení úrovně viditelnosti detailů na zaznamenaném obraze.
Další výhodou osvětlení v kamerách Hiwatch je použití černého skla (tzv. Black Glass), které účinně skrývá infračervené LED a zlepšuje estetické vlastnosti kamery.
![]()
Obr. 3 Tradiční IR osvětlení (vlevo), EXIR osvětlení (vpravo)
Napájení přes PoE
Přenos dat a napájení jedním kabelem
Průmyslová kamera DS-2CD1321-I může být napájena dvěma způsoby - klasicky přes zásuvku 12VDC a přímo přes UTP kabel s využitím technologie Power over Ethernet (PoE). Napájení přes PoE se dá realizovat přímo přes Switch nebo PoE Injector. Mezi výhody použití standardu PoE patří:
- zkrácený čas a náklady na instalaci díky zjednodušené struktuře kabeláže
- žádná potřeba instalovat další napájecí zdroje
- možnost napájení kamer až do do 250m (režim EXTEND)
![]()
Dálková konfigurace a obsluha
P2P připojení přes cloud
Na realizaci připojení k síti kamera využívá standardní síťové rozhraní Ethernet (self-adaptive) s rychlostí 10/100 Mbps. Toto připojení umožňuje konfiguraci práce, úpravu parametrů obrazu a živé sledování a přehrávání nahrávek (kamery se slotem na microSD). Realizace samotného připojení může být realizována prostřednictvím třech různých platforem:
- program iVMS-4200 a iVMS-5200 - dedikovaný software na řízení video dohledu, umožňující pokročilé úpravy celého systému a řízení parametrů detekce událostí a inteligentní analýzy obrazu
- webový prohlížeč WEB - umožňuje rychlé vytvoření připojení s použitím IP adresy kamery, zabezpečujíc přístup k plné funkčnosti zařízení. Pro systémy Hikvision se doporučuje používat prohlížeč Internet Explorer.
- mobilní aplikace Hik-Connect - mobilní platforma pro systémy Android a iOS, umožňující živé sledování, přehrávání nahrávek a přijímání notifikací o událostech v rámci systému. Platforma Hik-Connect využívá cloudové připojení, což eliminuje potřebu přesměrování portů na routeru
Využití cloudu pro navázání spojení mezi systémem a uživatelem umožňuje přístup a konfiguraci kamery z jakéhokoliv místa s přístupem na internet - na mobilních zařízeních i stacionárních (PC, Laptop).
![]()
Technické specifikace:
| DS-2CD1321-I |
| Kamera |
| Snímač | 1/2.8" CMOS Progressive Scan |
| Standard přenosu | IP |
| Max. rozlišení | 2Mpx @1920x1080 |
| Citlivost | 0.01 Lux (barva, AGC ON), 0 Lux při IR |
| Čas otevření uzávěrky | 1/3 s až 1/100,000 s |
| Režim slow shutter | podporován |
| Auto-Iris | N/A |
| Zaostření | N/A |
| Objektiv | 2.8 mm (volitelně 4mm, 6mm) |
| Úhel snímání (horizontálně) | horizontálně FOV 106°, vertikálně FOV 55° |
| Rozsah regulace hlavy | Pan: 0° do 360°, Tilt: 0° do 90° |
| Infračervený osvětlení |
| IR dosah | do 30m |
| Délka vlny IR | 850 nm |
| Kompresní obraz |
| Video komprese | - Hlavní proud: H.264+/H.264
- Vedlejší proud: H.264/MJPEG
|
| H.264 | Základní profil / Profil Hlavní |
| H.264+ | Hlavní proud |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Smart funkce |
| ROI | 1 pevná oblast pro dva proudy |
| Obraz |
| Hlavní proud - max. počet snímků | - 50Hz: 25fps @(1920 × 1080, 1280 × 960, 1280 × 720)
- 60Hz: 30fps @(1920 × 1080, 1280 × 960, 1280 × 720)
|
| Vedlejší proud - max. počet snímků | - 50Hz: 25fps @(704 × 576, 640 × 480, 352 × 288,320 × 240)
- 60Hz: 30fps @(704 ×480, 640 × 480, 352 × 240,320 × 240)
|
| Funkce obrazu | BLC, 3D-DNR, DWDR |
| Nastavení obrazu | Saturace, expoziční, kontrast, ostrost, AGC, bílý balanc |
| Denní/noční režim | automatický / manuální přepínání |
| Síť |
| Síťové rozhraní | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Síťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP,
802.1X, QoS, IPv6, Bonjour ONVIF |
| Vybrané funkce | Anti-flicker, heartbeat, zrcadlo, ochrana hesla, privátní maska, vodoznak |
| Simultánní přenos | do 6 kanálů |
| Alarmová událost | Detekce pohybu, video sabotáže, neoprávněné přihlášení |
| Počet uživatelů / hosté | - do 32 uživatelů
- 3 úrovně práv: Administrátor, Operátor, Uživatel
|
| Klientský software | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované WEB prohlížeče | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Obecně |
| Napájení | - 12 VDC
- PoE (802.3af, třída 3)
|
| Spotřeba energie | - 12 VDC, 0.5A, Max: 5W
- PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Max: 6.5W
|
| Materiál | plast + hliník |
| Třída ochrany | IP67 |
| Teplota / Povolená vlhkost | - -30 °C do 60 °C
- <95% (bez kondenzace)
|
| Rozměry | 110 x 93 mm |
| Hmotnost | 340g |
| Záruka | 36 měsíců |
