AWZ580 LB8/0.3-1.0A/FTA pojistkový modul - Pulsar

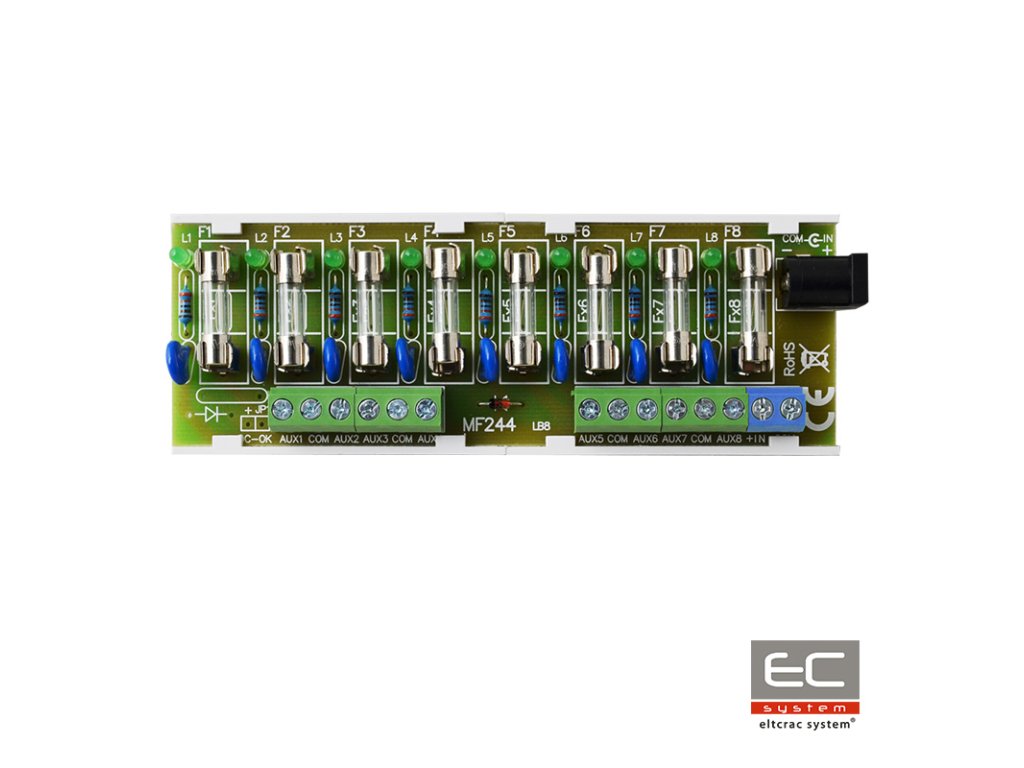

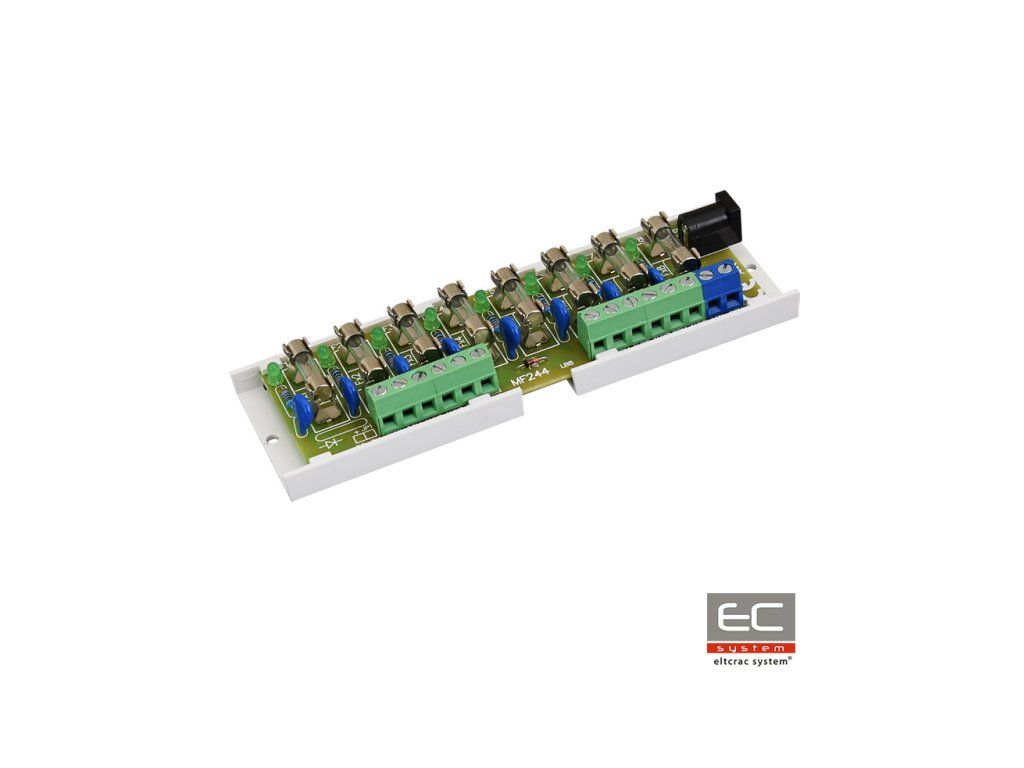

Pojistkový modul určený pro rozdělení napájení v nízkonapěťových poplachových systémech vyžadujících napětí v rozsahu: 10V÷ 30V DC. Má dva vstupy napájení: šroubovou svorku a zásuvku DC 5,5/2,1 a osm nezávisle chráněných pojistkami F0,5A napájecích výstupů AUX1÷AUX8. Činnost pojistky je signalizována zhasnutím příslušné LED diody modulu: L1 pro AUX1, L2 pro AUX2 atd. Navíc každý výstup je chráněn varistorem, který chrání napájecí zdroj a přijímače před účinky přepětí v napájecím systému.

Technické parametry:

• Napájecí napětí: 10V÷ 30V DC
• Výstupní napětí: UAUX = UIN (shodné s napájecím napětím)
• Odběr proudu: 9 mA ÷ 60 mA @ UIN = 10V ÷ 30V DC
• Počet vstupů napájení: 2, zásuvka DC 5,5/2,1 nebo šroubová svorka
• Počet výstupů napájení: 8 (svorky AUX)
• Ochrany:
• - proti zkratu SCP - 8 x 0,5A
• - proti přetížení OLP - 8 x 0,5A (možnost instalace pojistek 0,3A, nejsou součástí dodávky)
• - přepěťová - varistory
• Optická signalizace: Zelené LED diody L1 ÷ L8 - stav výstupů AUX1÷AUX8
• Pojistky F1 ÷ F8: 8 x 0,5A
• Provozní podmínky: II třída prostředí, -10°C ÷50°C
• Rozměry: L=124, W=43, H=20 (+/-2mm)
• Upevnění: Montážní lišta s lepicí páskou nebo montážní šrouby x2 (otvory 3mm)
• Svorky:
• - napájecí výstupy - šroubovací svorky 0,41÷1,63 (AWG 26-14)
• - vstupy napájení - zásuvka DC 5,5/2,1 nebo šroubová svorka 0,41÷1,63 (AWG 26-14)
• Čistá hrubá hmotnost: 0,07kg / 0,10kg
• Prohlášení, záruky: CE, 2 roky od data výroby
