AWZ579 - LB8/1.0A/PTC pojistkový modul - Pulsar

Detailní popis produktu

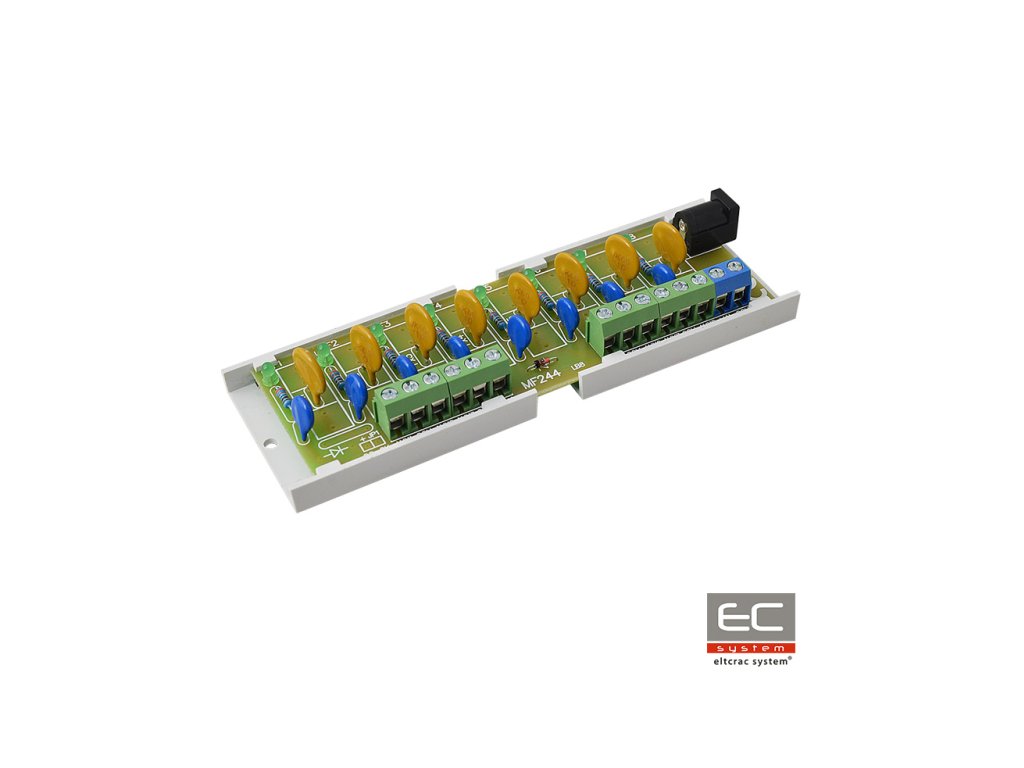

AWZ579 LB8/1.0A/PTC modul pojistkový - Pulsar

Modul pojistkový určený k rozdělení napájení v nízkonapěťových poplachových systémech vyžadujících napětí v rozsahu: 10V÷ 30V DC. Má dva napájecí vstupy: šroubový konektor a zásuvku DC 5,5/2,1 a osm nezávisle chráněných výstupů napájení AUX1÷AUX8 s polymerovými pojistkami PTC 1A. Účinek PTC pojistky je signalizován zhasnutím příslušné LED diody modulu: L1 pro AUX1, L2 pro AUX2 atd. Každý z výstupů je navíc chráněn varistorem, který chrání napájecí zdroj a přijímače před účinky přepětí v napájecím systému.

Technické parametry:

• Napájecí napětí: 10V÷ 30V DC
• Výstupní napětí: UAUX = UIN (shodně s napájecím napětím)
• Odběr proudu: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Počet napájecích vstupů: 2 zásuvka DC 5,5/2,1 nebo šroubový konektor
• Počet výstupů napájení: 8 (svorky AUX)
• Ochrany:
• - proti zkratu SCP - 8 x 1A PTC
• - proti přetížení OLP - 8 x 1A PTC
• - proti přepětí - varistory
• Optická signalizace: Zelené LED diody L1 ÷ L8 - stav výstupů AUX1÷AUX8
• Pojistky F1 ÷ F8: 8 x 1A PTC
• Podmínky práce: II třída environmentální, -10°C ÷50°C
• Rozměry: L=124, Š=43, V=21 (+/-2mm)
• Montáž: Montážní lišta s lepící páskou nebo montážní šrouby x2 (otvory 3mm)
• Konektory:
• - výstupy napájení - šroubové konektory 0,41÷1,63 (AWG 26-14)
• - vstupy napájení - zásuvka DC 5,5/2,1 nebo šroubový konektor 0,41÷1,63 (AWG 26-14)
• Čistá/brutto hmotnost: 0,05kg / 0,08kg
• Deklarace, záruka: CE, 2 roky od data výroby
