AWZ578 - LB8/0.5A/PTC modul pojistkový - Pulsar

Detailní popis produktu

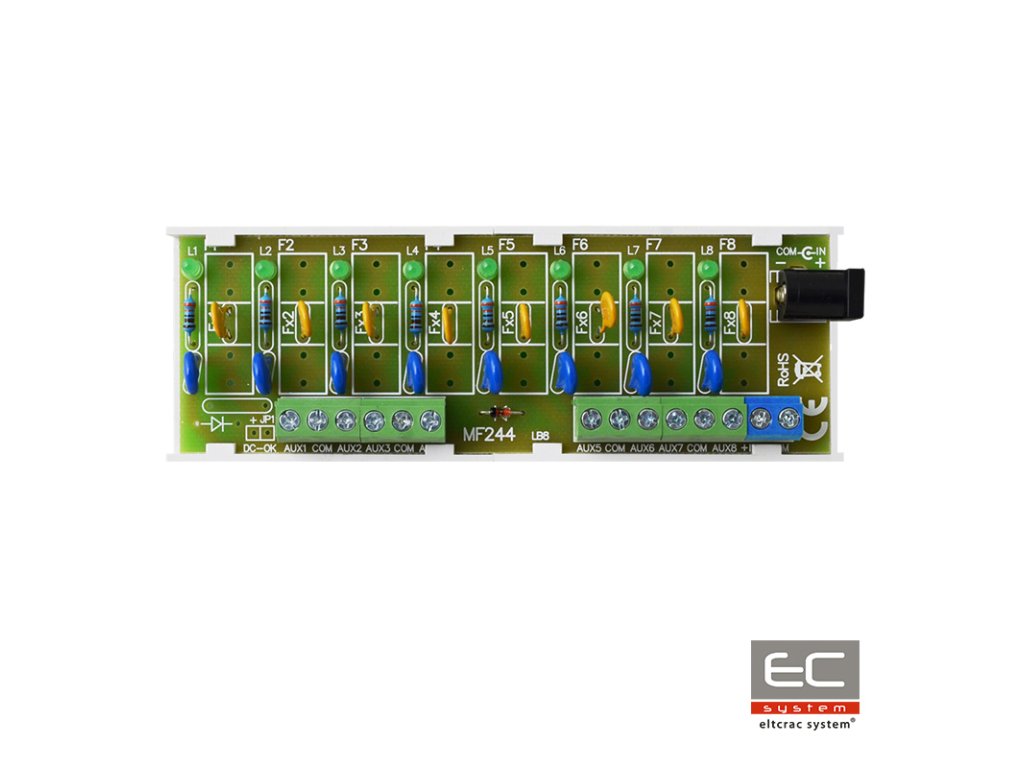

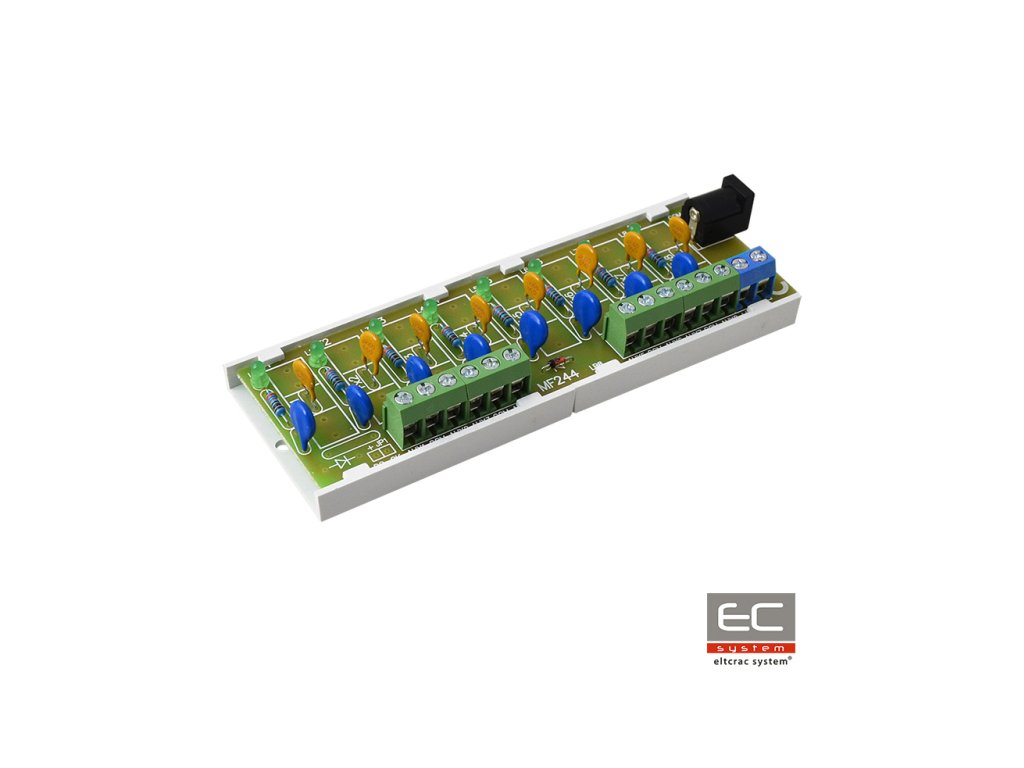

AWZ578 LB8/0.5A/PTC modul pojistkový - Pulsar

Modul pojistkový určený k rozdělení napájení v nízkonapěťových poplachových systémech vyžadujících napětí v rozsahu: 10V ÷ 30V DC. Má dva vstupy napájení: šroubovou svorku a zásuvku DC 5,5/2,1 a osm nezávisle chráněných pólů pojistkovými pojistkami PTC 0,5A výstupů napájení AUX1÷AUX8. Aktivace pojistky PTC je signalizována vypnutím příslušné LED diody modulu: L1 pro AUX1, L2 pro AUX2 atd. Kromě toho je každý výstup zabezpečen varistorem chránícím napájecí zdroj a přijímače před účinky přepětí v napájecím systému.

Technické parametry:

• Napájecí napětí: 10V÷ 30V DC
• Výstupní napětí: UAUX = UIN (shodné s napájecím napětím)
• Odběr proudu: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Počet napájecích vstupů: 2 zásuvka DC 5,5/2,1 nebo šroubová svorka
• Počet napájecích výstupů: 8 (svorky AUX)
• Zabezpečení:
• - proti zkratu SCP - 8 x 0,5A PTC
• - proti přetížení OLP - 8 x 0,5A PTC
• - přepěťové - varistory
• Optická signalizace: Zelené LED diody L1 ÷ L8 - stav výstupů AUX1÷AUX8
• Pojistky F1 ÷ F8: 8 x 0,5A PTC
• Podmínky provozu: II. třída prostředí, -10°C ÷50°C
• Rozměry: L=124, W=43, H=21 (+/-2mm)
• Upevnění: Montážní lišta s lepicí páskou nebo montážní šrouby x2 (otvory 3mm)
• Svorky:
• - výstupy napájení - šroubové svorky 0,41÷1,63 (AWG 26-14)
• - vstupy napájení - zásuvka DC 5,5/2,1 nebo šroubová svorka 0,41÷1,63 (AWG 26-14)
• Čistá/brutto hmotnost: 0,05kg / 0,07kg
• Deklarace, záruka: CE, 2 roky od data výroby



Technická specifikace:
