AWZ576 - LB4/0.3-1.0A/FTA pojistkový modul - Pulsar

Detailní popis produktu

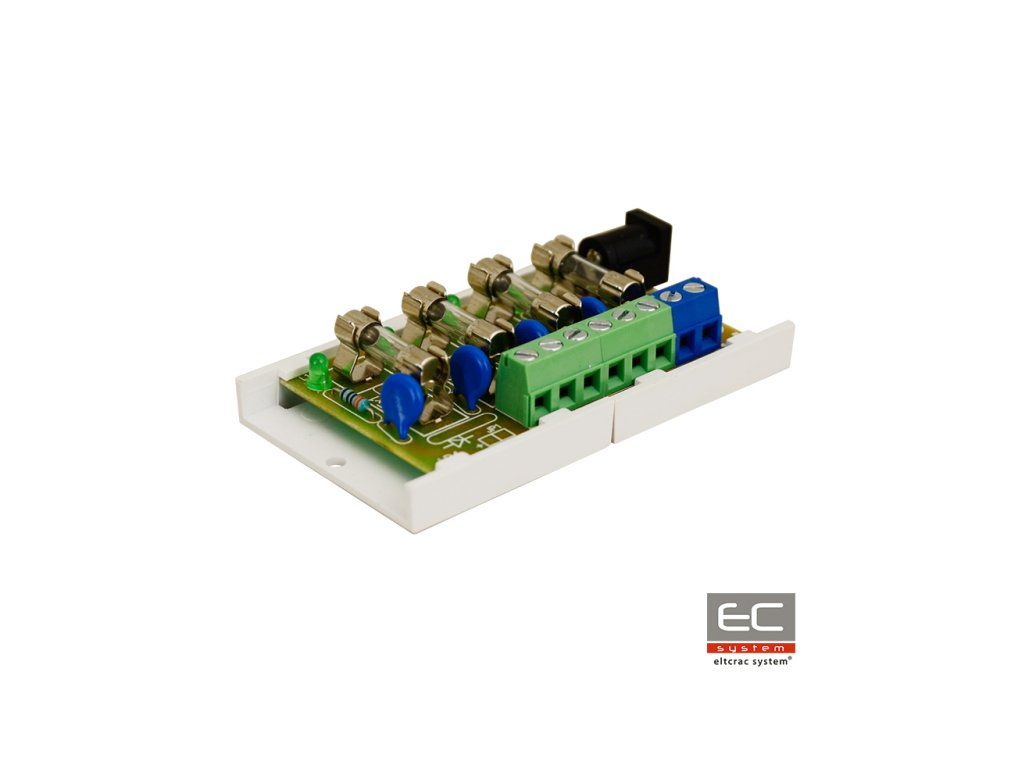

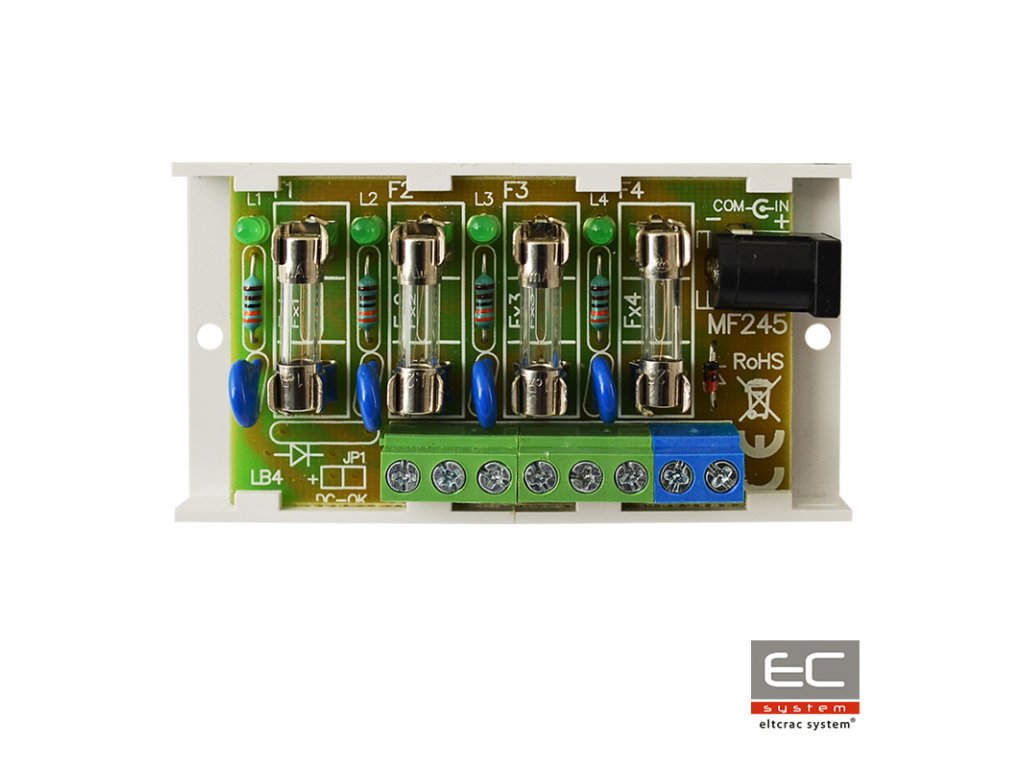

AWZ576 LB4/0.3-1.0A/FTA pojistkový modul - Pulsar

Pojistkový modul určený k rozdělení napájení v nízkonapěťových poplachových systémech vyžadujících napětí v rozsahu: 10V÷ 30V DC. Má dva napájecí vstupy: skrutkovou svorku a zásuvku DC 5,5/2,1 a čtyři nezávisle chráněné tavnými jističkami F0,5A (možnost instalace jističů 0,3A nebo 1A, nejsou součástí balení) výstupy napájení AUX1÷AUX4. Uvedení pojistky indikuje zhasnutí příslušné LED diody modulu: L1 pro AUX1, L2 pro AUX2 atd. Kromě toho je každý výstup chráněn varistorem, který chrání napájecí zdroj a přijímače před účinky přepětí v napájecí soustavě.

Technické parametry:

• Napájecí napětí: 10V÷ 30V DC
• Výstupní napětí: UAUX = UIN (shodné s napájecím napětím)
• Odběr proudu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Počet napájecích vstupů: 2 zásuvka DC 5,5/2,1 nebo skrutková svorka
• Počet napájecích výstupů: 4 (svorky AUX)
• Ochrany:
• - proti zkratu SCP - 4 x 0.5A
• - proti přetížení OLP - 4 x 0.5A (možnost instalace pojistek 0,3A nebo 1A, nejsou součástí balení)
• - přepětí - varistory
• Optická signalizace: Zelené LED diody L1 ÷ L4 - stav výstupů AUX1÷AUX4
• Pojistky F1 ÷ F4: 4 x 0.5A
• Podmínky provozu: II třída prostředí, -10°C ÷50°C
• Rozměry: L=80, W=43, H=20 (+/-2mm)
• Montáž: Montážní lišta s lepicí páskou nebo montážní šrouby x2 (otvory 3mm)
• Konektory:
• - napájecí výstupy - šroubovací svorky 0,41÷1,63 (AWG 26-14)
• - napájecí vstupy - zásuvka DC 5,5/2,1 nebo šroubová svorka 0,41÷1,63 (AWG 26-14)
• Čistá/hmotnost brutto: 0,05kg / 0,07kg
• Prohlášení, záruka: CE, 2 roky od data výroby
