AWO200K - Kryt 17/TRP50/DSPR/L/ dvoustupňový - Pulsar

Detailní popis produktu

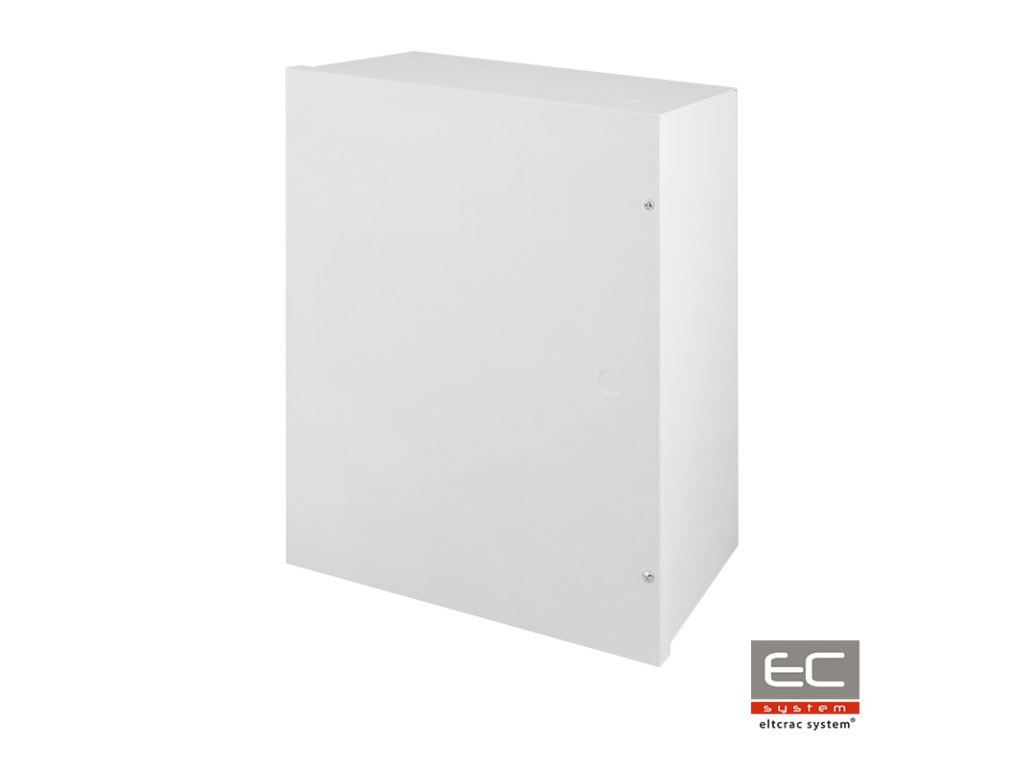

AWO200K - Skříň 17/TRP50/DSPR/L/ dvouúrovňová - Pulsar

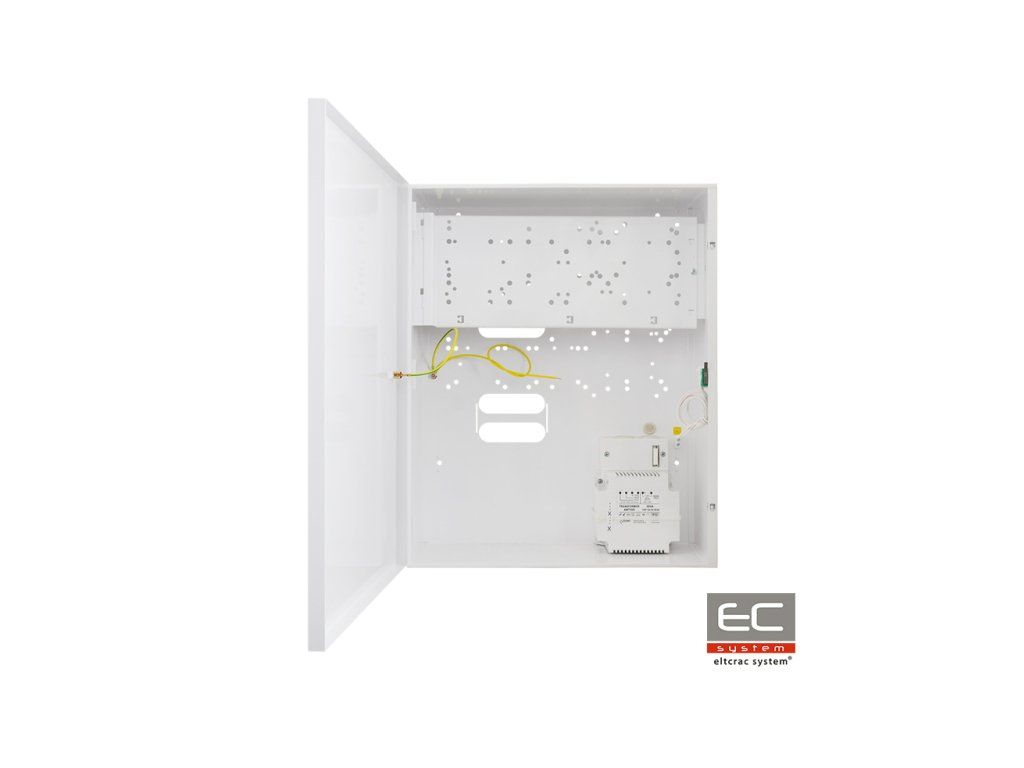

Skříň byla navržena jako součást systémů SSWiN, KD, a také takových, v nichž kromě základních prvků, jako je centrála a expandéry, je potřebná také instalace komunikačního modulu. Své uplatnění nachází při montáži: centrální řídící desky, kontroléru systému KD a přídavných modulů, rádiového nebo GSM vysílače, jiných speciálních zařízení. AWO200K je dvouúrovňový model. Díky tomuto řešení umožňuje skříň umístit mnohem větší množství zařízení než ve standardní verzi. Dolní úroveň obsahuje otvory pro centrální a rozšiřující moduly. Horní úroveň obsahuje kromě otvorů pro rozšiřovací moduly také otvory pro komunikační moduly, např. mohou být namontována zařízení: GORKE – ATG; ROPAM – BASIC a MULTI GSM; SATEL – ETHM, GSM LT1, LT2, GPRS-T1/T2/T4. Kromě toho se v horní části skříně nacházejí prostupy pro antény GSM.

Charakteristické vlastnosti:

• Vnější rozměry skříně: Š=350, V=435, H+H1=140+8 [+/- 2mm]
• Vnější rozměry čelního panelu: Š₁ =355, =440 [+/- 2mm]
• Rozměry montážního plechu: Š₂=310, =135 [+/- 2mm]
• Pracovní hloubka 1/2: H₂=62, H₃=75 [+/- 2mm]
• Čistá/brutto hmotnost: 6,30kg / 7,00kg [+/-0,1kg]
• Prostor na akumulátor: 17Ah/12V olověný-železný suchý (SLA)
• Transformátor: TRP 50VA/16V/18V/20V ve skříni PC/ABS v třídě UL94- V0, IP30
• Napájení: 230V/AC (-15%/+10%), 50Hz, 250mA (max.)
• Výstup napájení: U1=16V/AC nebo U2=18V/AC nebo U3=20V/AC(-5%,+15%),I1=3,0A nebo I2=2,8A nebo I3=2,5A(max.)
• Provozní podmínky: II třída prostředí, -10°C÷ 40°C
• Zpracování: plech DC01, tloušťka: 0,7mm, protikorozní ochrana, barva: RAL 9003
• Použití: pro vnitřní prostory
• Antisabotážní ochrana: 1 x mikroswitch: otevření skříně, 0,5A@50V/DC max. NC - normálně zavřené kontakty
• Zamykání: šroubované: šroub s válcovou hlavou x 2
• Poznámky: možnost montáže zámku, má odstup od zdi (podkladu) - 8mm
• Prohlášení, záruky: CE, 2 roky od data výroby
