Sada na bezdrátový přenos videa, AV-500-4HD - EWIMAR

AV-500-4HD je sada, jejímž úkolem je bezdrátový přenos videosignálu ve vysokém rozlišení. Zařízení využívající pásmo ISM 5.8GHz, které nevyžaduje povolení k používání, funguje na krátké vzdálenosti. Sada spolupracuje se systémy průmyslových kamer a rekordérů DVR, pracujících ve standardech AHD, HD-CVI, HD-TVI a PAL (CVBS) s rozlišeními 960H, 720P/960P a 1080P. AV-500-4HD-L má možnost podpory 1 video kanálu, ve kterém je obraz přenášen v reálném čase bez zpoždění viditelného u řešení IP. Sada je kompatibilní s rekordéry a kamerami, jako jsou HikVision, Dahua a další 4-systémové kamery využívající výše uvedené video standardy.

Rádiový přenos obrazu HD

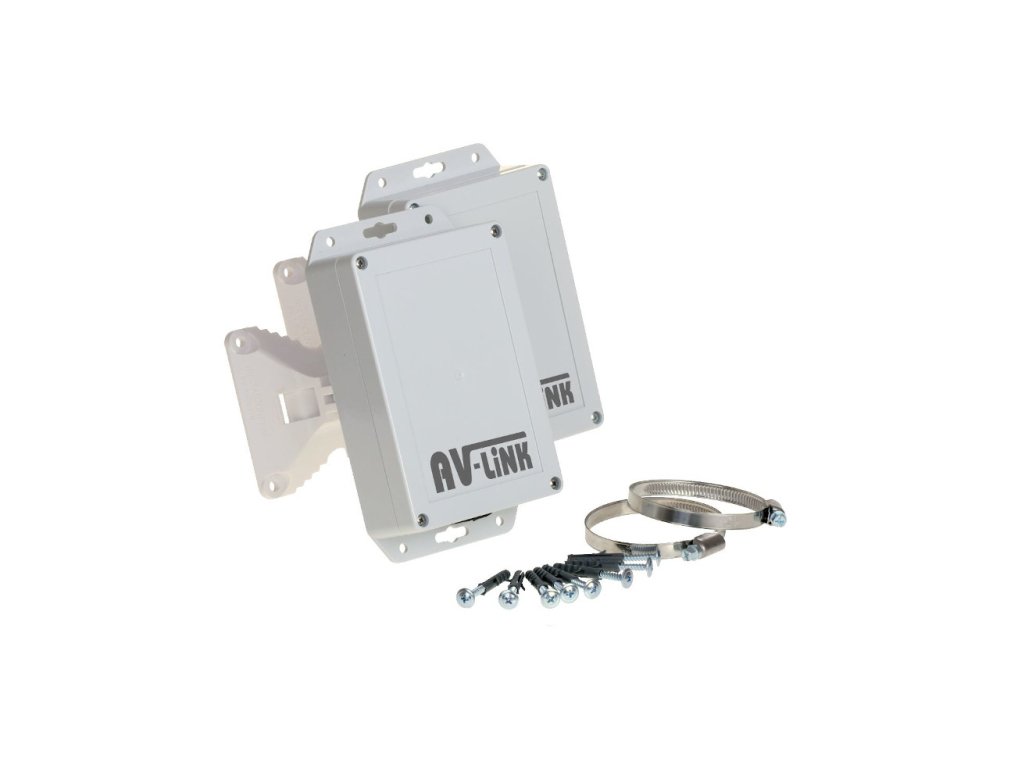

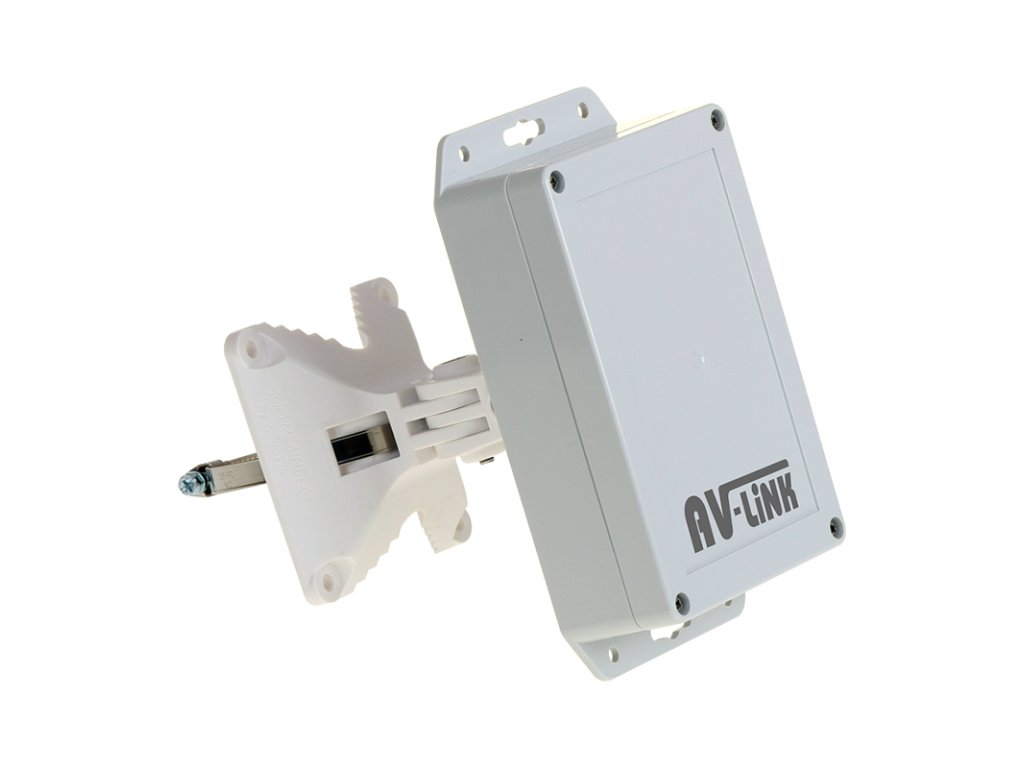

Počet dostupných rádiových kanálů závisí na rozlišení připojených kamer vzhledem k šířce povoleného pásma ISM (960H/720P/960P - 4 kanály, 1080P - 2 kanály). Pro rozlišení 1080P se bezdrátový dosah liší v závislosti na připojeném standardu kamer a je: AHD - 500 metrů, HD-CVI - 400 metrů, HD-TVI - 300 metrů. Pro nižší rozlišení je bezdrátový dosah minimálně 500 metrů pro každý ze standardů. Výše uvedené hodnoty se týkají oblasti s velkým množstvím rádiových rušení v otevřeném prostoru a v závislosti na podmínkách se mohou lišit. Sada obsahuje nástěnný-sloupový držák, nastavitelné v dvou rovninách, díky kterému může být montáž zařízení provedena za jakýchkoliv podmínek bez potřeby použití dalších příslušenství.

Instalace a nastavení

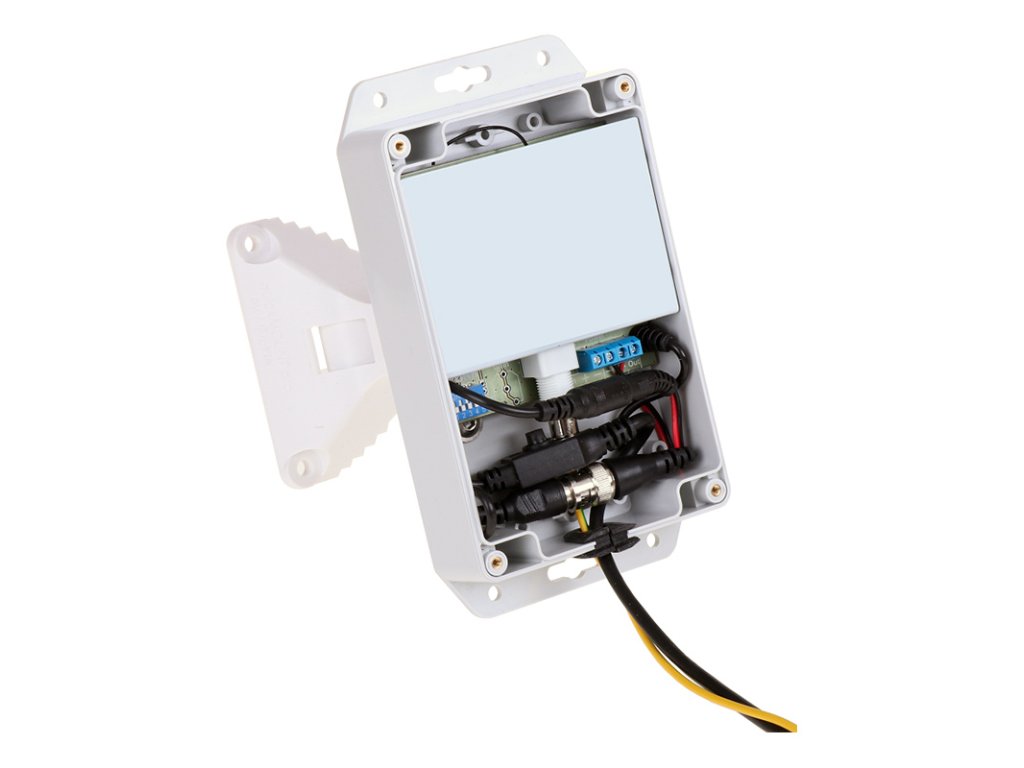

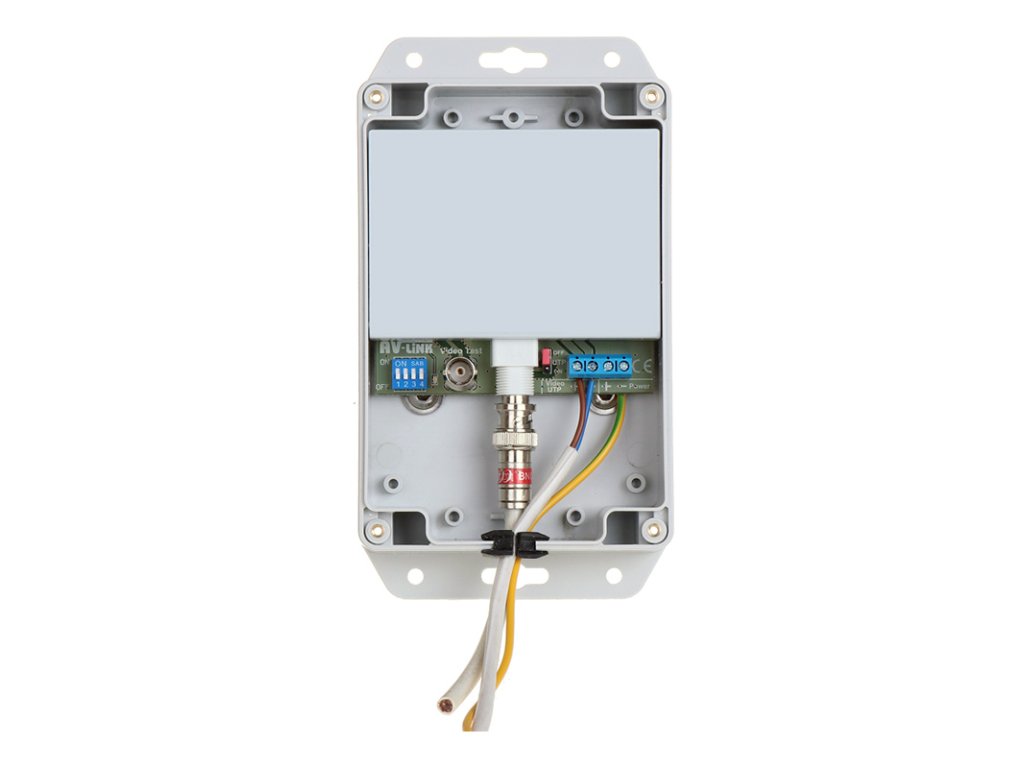

Vysílač i přijímač mají vysoce kvalitní přepěťovou ochranu, 2kA (série Extreme) pro Video a 5kA pro napájení. Toto řešení během bouřkových proudů výrazně snižuje pravděpodobnost poškození sady a k ní připojených zařízení. Navíc je vysílač vybaven souborem konektorů, které co nejvíce zjednodušují připojení kamery instalované v blízkosti a skrytí jejích kabelů uvnitř jeho obalu. Vysílač využívající vestavěnou přepěťovou ochranu také chrání připojenou kameru v případě, že je nainstalována v blízkosti. Pokud je kamera vzdálená, doporučuje se připojit další přepěťový chránič k kameře. Doporučuje se v každém případě připojit přepěťový chránič vhodný pro použitý kabel, aby se zabránilo poškození rekordéru. AV-500-4HD má speciální průchodky, díky kterým všechny spojovací kabely nevyžadují přerušení během instalace nebo servisních činností, pokud je potřeba je úplně odstranit. Připojení k rekordéru DVR může být provedeno pomocí koaxiálního kabelu nebo UTP kroucených párů, díky zabudovanému impedančnímu konvertoru - také chráněnému přepěťovým chráničem (OVP).

AV-500-4HD - možnosti připojení

Doporučuje se používání sady s rekordéry renomovaných značek. Byly provedeny testy, které prokázaly, že některé nejlevnější vícesystémové rekordéry DVR neznámých značek vykazují nestabilní práci se sadou.
