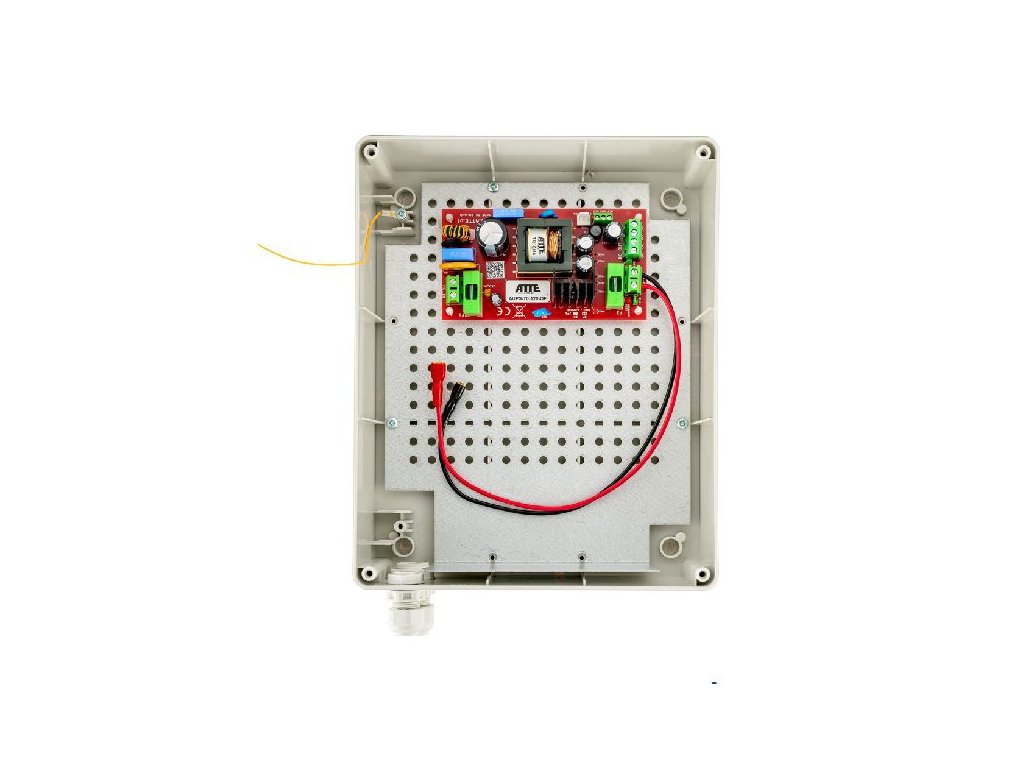

IMPULZNÍ NAPÁJECÍ ZDROJ AUPS-70-120-L1 NA CCTV - ATTE
Záložní napájecí zdroj AUPS-70-120-L1 byl navržen pro napájení zařízení, které tvoří součásti elektronických bezpečnostních systémů. Napájecí zdroj AUPS-70-120-L1 vyráběný firmou ATTE se výborně osvědčuje při napájení kamer monitorování CCTV, IP rekordérů a systémů kontroly přístupu do budov. Toto zařízení je výborným řešením pro výzvy související s potřebou zajistit spolehlivé záložní napájení v systémech distribuovaného vizuálního monitorování IP. Schéma napájecího zdroje AUPS-70-120-L1 bylo přizpůsobeno na spolupráci s akumulátory typu olověný kyselinový a suchý akumulátor. Další výhodou je fakt, že výrobce – firma ATTE – použila speciální ocelovou skřínku ABOX. Konstrukce je řešením problému umístění a estetického zakončení kabeláže uvnitř budovy.
Technické parametry:
Napájení: 190 ÷ 260V AC 50Hz
Akumulátor: 1x gelový nebo AGM akumulátor 12V/7Ah
Výkon napájecího zdroje: 72W
Účinnost: 90%
Výstupní napětí: 12V DC +/-15%
Výstupní proud: 6A
Proud nabíjení akumulátora: 1A nebo 2A (vybírané propojkami JP1)
Signalizace práce: LED diody
LED1 žlutá
LED2 zelená
LED3 červená
Technické výstupy: OUF, ACF
Skřínka: Ocelový plech 0,8mm, bílá barva
Stupeň ochrany: IP56
Rozměry: W=240, H=190, D=90 mm
Hmotnost: 0,93 kg

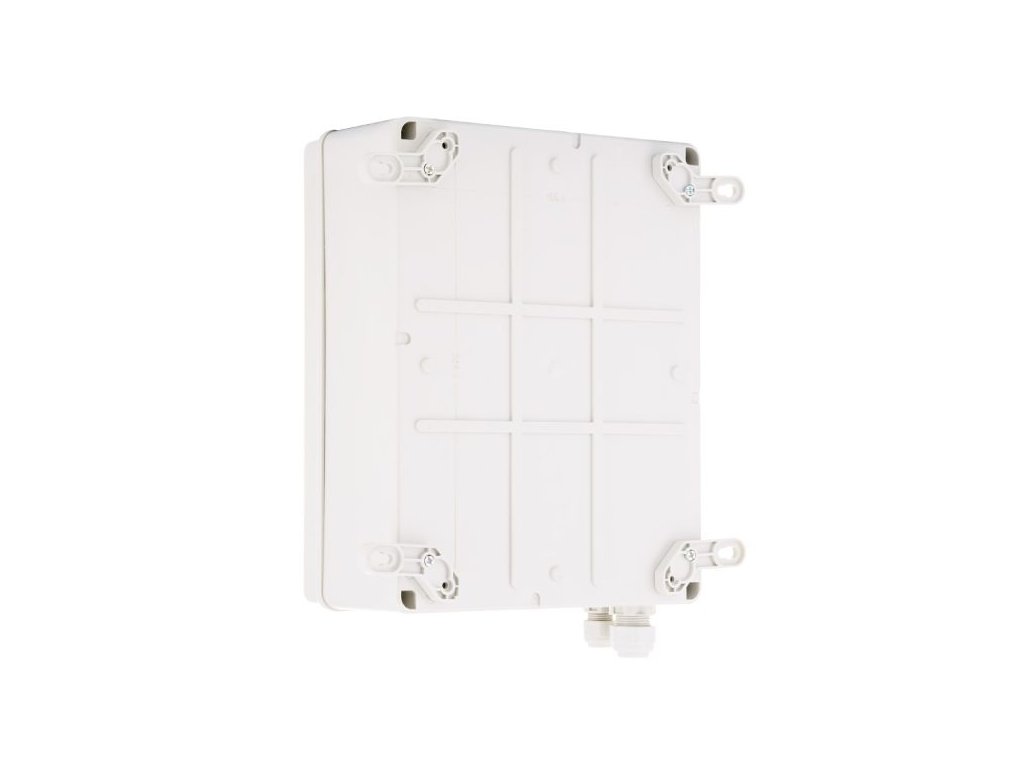

Montáž: Nástěnná montáž pomocí montážních držáků (v balení)
AUPS-70-120-L1 je impulzní záložní napájecí zdroj, který je kompletním řešením známých problémů souvisejících s napájením zařízení CCTV a bezpečnostních instalací. Vyznačuje se velmi dlouhou dobou zálohování a vysokou účinností, což přispívá k redukci přehřívání skříně na přijatelnou úroveň. Stojí také za povšimnutí, že výrobce vybavil napájecí zdroj ATTE různými ochranami – zařízení je chráněno proti přetížení, zkratu a proudovým nárazům jak na straně sítě 230 VAC, tak i na výstupu napájecího zdroje.
Technická specifikace:
AUPS-70-120-L1
Obecné
Akumulátor
1 x gelový nebo AGM akumulátor 12V / 7Ah
Napájení
190 ÷ 260V AC, 50Hz
Výkon napájecího zdroje
72W
Účinnost
90%
Výstupní napětí
12V DC +/-15%
Výstupní proud
6A
Proud nabíjení akumulátora
1 A nebo 2 A (vybírané propojkami JP1)
Ochrana vstupu napájecího zdroje
Pomalá pojistka 3,15A
Ochrana výstupu napájecího zdroje
Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 9 A (po zkratu může být potřebný restart napájecího zdroje)
Provoz z akumulátoru: Pomalá pojistka 6,3A
Ochrana obvodu akumulátoru
Ochrana proti nesprávnému zapojení akumulátoru a přetížení:
Pomalá pojistka 6,3A
Ochrana proti hlubokému vybití:
Odpojení akumulátoru pro napětí pod 10,2 V s automatickým návratem při připojení síťového napětí
Signalizace práce
LED1 (žlutá) - přítomnost síťového napětí
LED2 (zelená) - přítomnost výstupního napětíLED3 (červená) - nabíjení akumulátoru
Technické výstupy
OUF – absence napětí +DC_OUT
ACF – absence AC napětí
Výstupy typu otevřený kolektor s maximálním zatížením 50mA (každý výstup)
Spuštění při absenci napájení AC
Automatické spuštění napájecího zdroje po připojení akumulátoru
Provozní podmínky
Teplota: -20oC ÷ 50oC

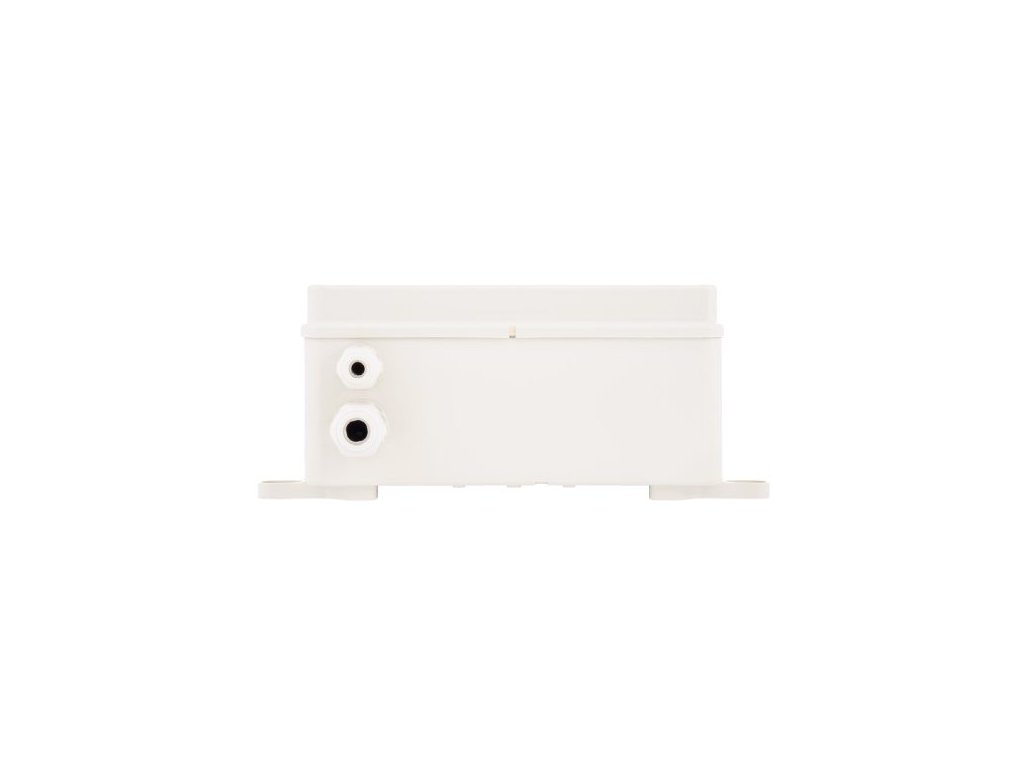

Skřínka

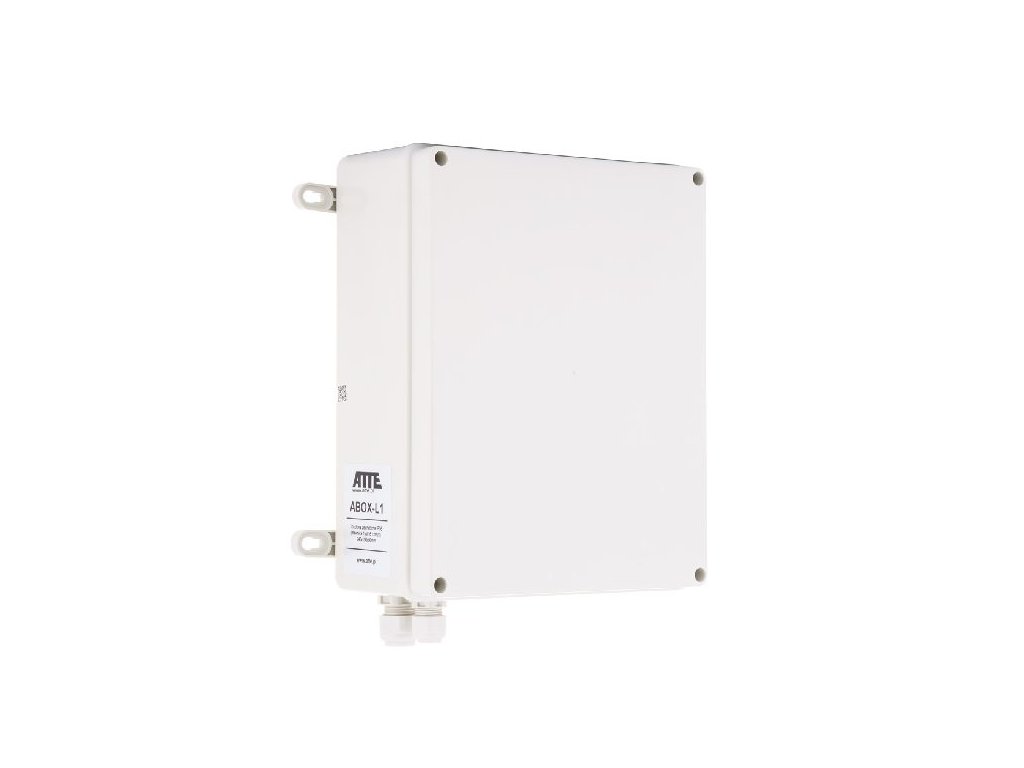

Skřínka ABOX-L1
Materiál skřínky - plastŠedá barva (RAL7035) Namontované průchodky 1 x M16, 1 x M20
