Impulzní napájecí zdroj AUPS-70-120-Hpro CCTV - ATTE
Záložní napájecí zdroj AUPS-70-120-H je zařízení, které poskytuje napětí pro elektronická zařízení jako např. CCTV kamery, rekordéry, systémy přístupu a pod. Produkt řeší problém záložního napájení, proto se doporučuje zejména pro práci v systémech vyžadujících vysokou spolehlivost napájení a umožňuje vytváření distribuovaných monitorovacích systémů. Obvod napájecího zdroje je přizpůsoben na práci s olověnými a suchými bateriemi. Umístění zařízení výrobcem do ocelové skříně představuje řešení problému uzavření a zakončení kabeláže uvnitř budovy.
Technické parametry:
Napájení: 190 ÷ 260V AC 50Hz
Baterie: 2x gelová nebo AGM baterie 12V/18Ah
Výkon napájecího zdroje: 72W
Účinnost: 90%
Výstupní napětí: 12V DC +/-15%
Výstupní proud: 6A
Nabíjecí proud baterie: 1A nebo 2A (vybírané přepínačem JP1)
Signalizace práce: LED diody
LED1 žlutá
LED2 zelená
LED3 červená
Technické výstupy: OUF, ACF
Skříň: Ocelový plech 0,8mm, bílá barva
Stupeň ochrany: IP20
Hmotnost: 4,2 kg
Montáž: Nástěnná montáž s odstupem od zdi
Zařízení umožňuje kompletní řešení napájení CCTV zařízení a vyznačuje se dlouhým časem udržování napájení. Díky vysoké účinnosti napájecího zdroje se uvnitř skříně zahřívá jen v malé míře. Kromě toho produkt se vyznačuje odolností vůči zkratu a přetížení, jakož i odolností vůči přepětí, ať už ze strany sítě 230 VAC nebo z výstupu napájecího zdroje.
Technická specifikace:
AUPS-70-120-H
Obecné
Baterie
2 x gelová nebo AGM baterie 12V /18Ah
Napájení
190 ÷ 260V AC, 50Hz
Výkon napájecího zdroje
72W
Účinnost
90%
Výstupní napětí
12V DC +/-15%
Výstupní proud
6A
Nabíjecí proud baterie
1 A nebo 2 A (vybírané přepínačem JP1)
Ochrana vstupu napájecího zdroje
3,15A zpožděná pojistka
Ochrana výstupu napájecího zdroje
Napájení sítě: Elektronická ochrana přetížení na úrovni 9 A (po zkratu může být potřebný restart napájení)
Provoz z baterie: 6,3A pojistka
Ochrana baterie
Ochrana před opačným připojením baterie a přetížením: 6,3A pojistka
Ochrana před hlubokým vybitím: Odpojení baterie při napětí pod 10,2 V s automatickým návratem po obnovení síťového napětí
Signalizace práce
LED1 (žlutá) - přítomnost síťového napětí LED2 (zelená) - přítomnost výstupního napětí LED3 (červená) - nabíjení baterie
Technické výstupy
OUF – nepřítomnost +DC_OUT napětí ACF – nepřítomnost AC napětí
Výstupy typu otevřený kolektor s maximální zátěží 50mA (každý výstup)
Provoz bez AC napájení
Automatické spuštění napájecího zdroje po připojení baterie
Provozní podmínky
Teplota: -10oC ÷ 40oC
Skříň

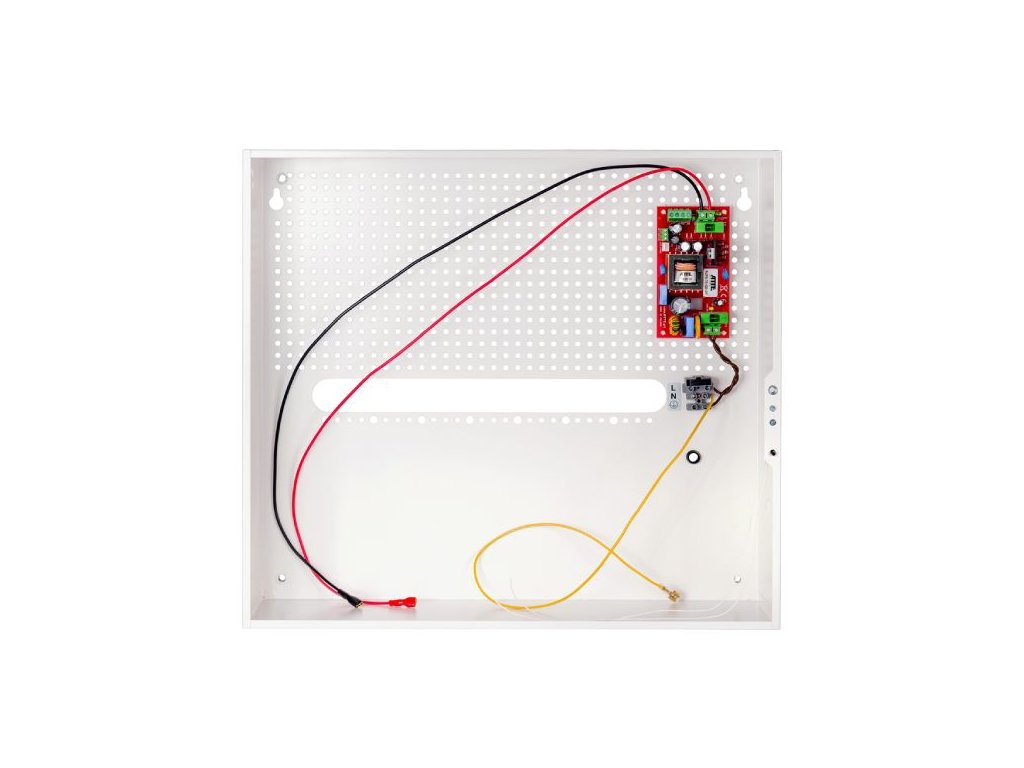

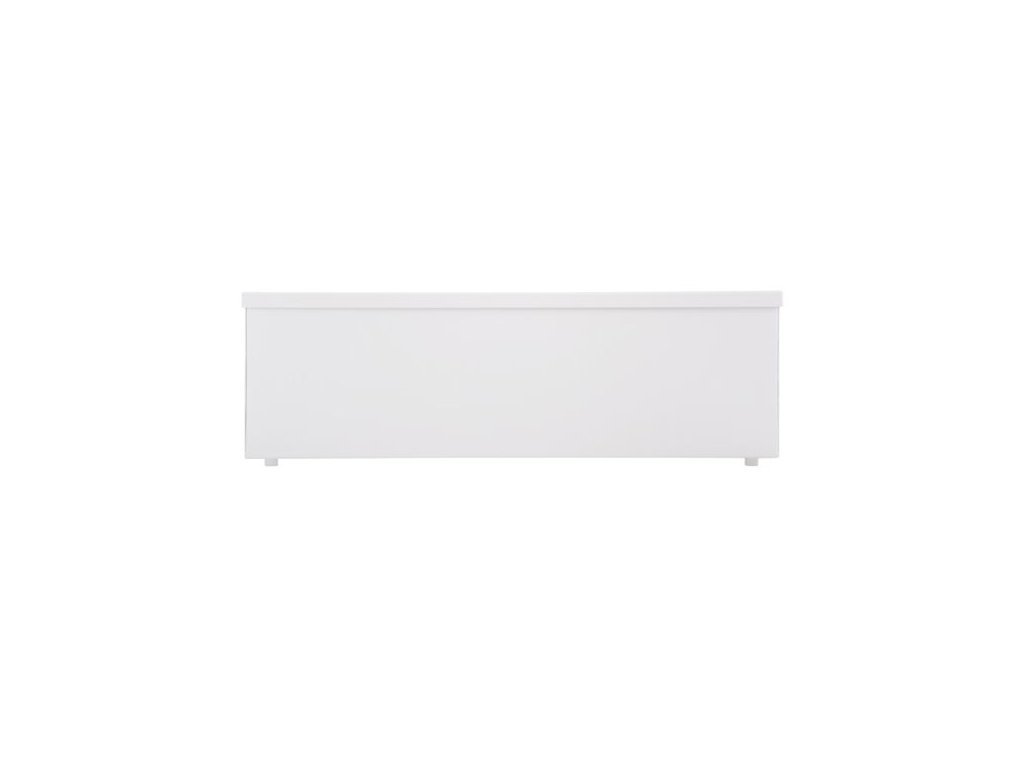

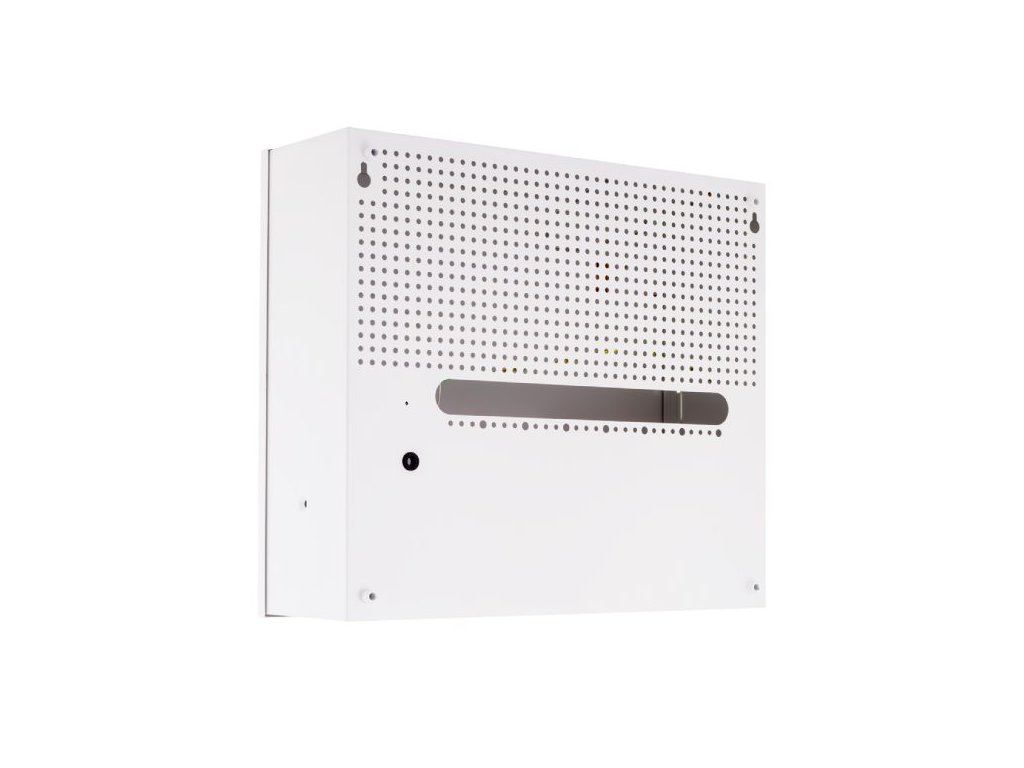

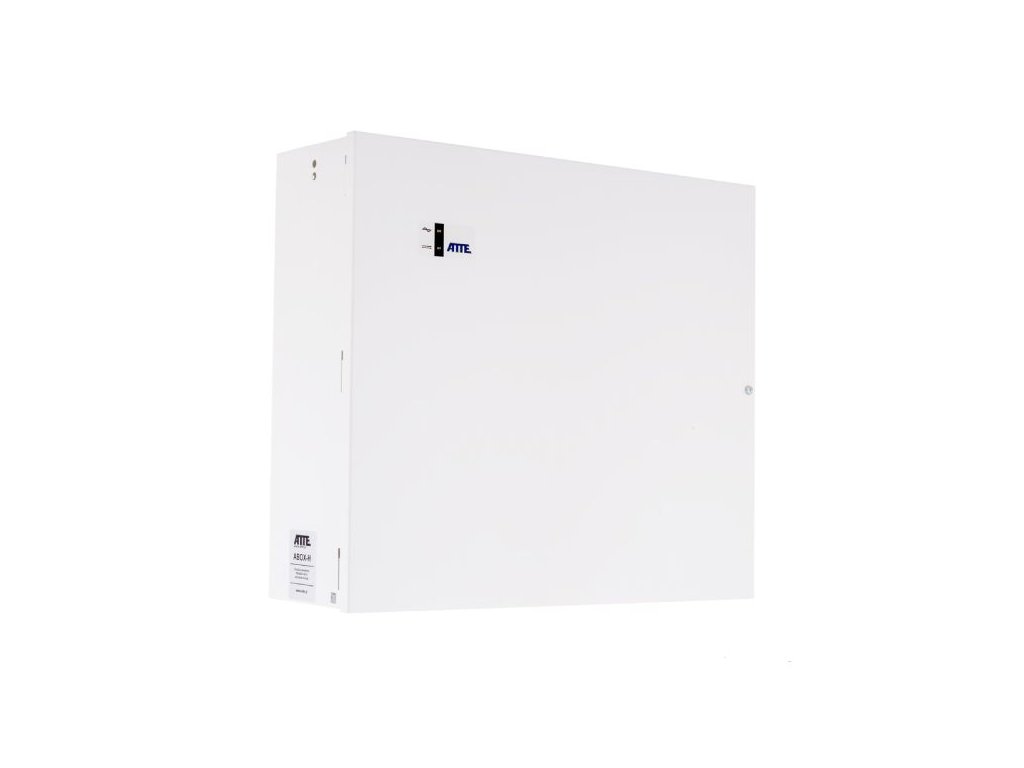

Skříň ABOX-H Materiál skříně - ocelový plech 0,8 mm Skříň natřená práškovou barvou bílá Přítomný tamper otevírání Systémové dírkování 4,8 mm ve vzdálenosti 10,8 mm Odstup od zdi Montážní otvory 6 mm
