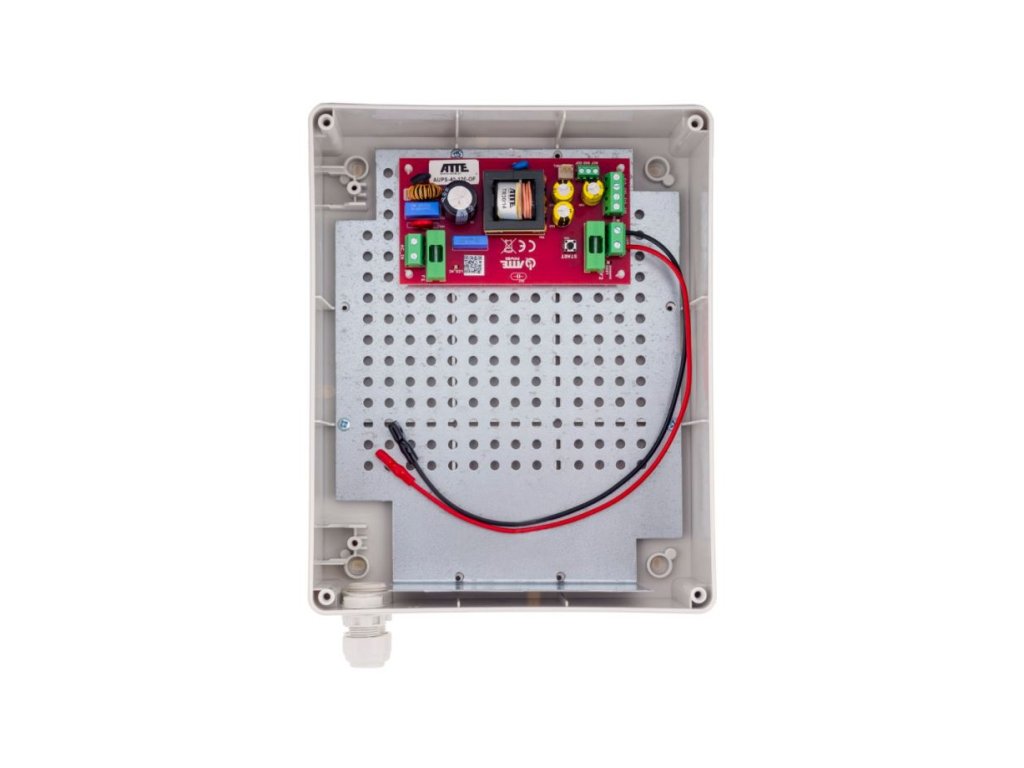

IMPULZNÍ NAPÁJECÍ ZDROJ AUPS-40-120-XL1 PRO CCTV - ATTE
Vysoce kvalitní impulzní záložní napájecí zdroje ATTE AUPS-40-120-XL1 jsou zařízení určená k napájení elektronických zařízení kritických z hlediska bezpečnosti. Napájecí zdroje ATTE AUPS-40-120-XL1 se běžně používají k napájení profesionálních IP rekordérů, CCTV bezpečnostních kamer a systémů kontroly vstupu. Jsou obzvlášť doporučovány k provozu při občasných výpadcích síťového napětí 230 VAC a v instalacích, které vyžadují udržení nejvyšší úrovně kontinuity činnosti. Jejich použití velmi pozitivně ovlivňuje prodloužení doby provozu systémů ve srovnání s řešeními využívajícími záložní zdroj (UPS). Napájecí zdroje ATTE jsou přizpůsobeny ke spolupráci s bezúdržbovými SLA akumulátory (gelovými a AGM). Zařízení je zabudováno v inovativním vnitřním krytu ABOX-XL1.
Technické parametry:
Napájení: 190 ÷ 260V AC 50Hz
Akumulátor: 1x gelový nebo AGM akumulátor 12V
Výkon napájecího zdroje:
42 W - trvalý
60 W - maximální (během nabíjení akumulátoru)
Účinnost: 92%
Výstupní napětí: 10,8÷13,8V DC
Výstupní proud:
3,5 A - trvalý
5 A- maximální (během nabíjení akumulátoru)
Nabíjecí proud akumulátoru: do 1,5A (závislý na stupni vybití akumulátoru)
Signalizace provozu: LED diody
LED1 žlutá
LED2 zelená
LED3 červená
Technické výstupy: OUF, ACF
Rozměry: Š=118, V=65, H=32 mm
Hmotnost: 0,14
Montáž: Tahové distanční kolíky, montážní otvory v rozestupu 10,8 mm
Nejdůležitější vlastnosti napájecích zdrojů AUPS-40-120-XL1
Napájecí zdroje ATTE AUPS-40-120-XL1 zajišťují prodlouženou dobu udržení napájení.
Zařízení se vyznačuje úsporou energie, nízkými ztrátami výkonu a sníženou úrovní ohřevu krytu, díky účinnosti napájecího zdroje odhadované na 92%.
Napájecí zdroje AUPS-40-120-XL1 ATTE využívají řadu zabezpečovacích řešení: ochrana proti zkratu (SCP), přetížení (OLP), tepelné (OHP) a přepětí.
Vestavěné mechanismy také chrání akumulátor před nadměrným vybitím (ochrana UVP), obrácenou polaritou a přetížením.
Zařízení má výstupy typu ACF a OUF pro integraci s jinými systémy, stejně jako pro kontrolu činnosti napájecího zdroje ATTE.
Napájecí zařízení jsou připravena pro jednoduchou montáž doplňkových modulů v rozestupu otvorů 10,8 mm a poskytují možnost udržení rezervy kabelů uvnitř krytu zařízení.
V balení uživatelé dostanou 4 držáky, které umožňují montáž krytu bez narušení jeho ochranných vlastností (stupeň krytí IP 56).
Doplňující informace o napájecích zdrojích ATTE AUPS-40-120-XL1
Uživatel má možnost použít doplňkový konvertor ATTE ASUC, což umožňuje zvýšení výstupního napětí a jeho přizpůsobení požadavkům instalace.
Je možná rozšiřitelnost ATTE AUPS-40-120-XL1 až na 8 výstupních kanálů použitím dodatečného pojistkového modulu AF-P8-00-OF.
Funkci montáže na pouliční lampu nebo sloup zajišťuje volitelný adaptér AD-PMAXL.
Specifikace technická:
APS-40-120-XL1
Všeobecné
Akumulátor
1 x gelový nebo AGM akumulátor 12V
Napájení
190 ÷ 260V AC, 50Hz
Výkon napájecího zdroje
42 W - trvalý 60 W - maximální (během nabíjení akumulátoru)
Účinnost
92%
Výstupní napětí
10,8 ÷ 13,8 V DC +/-15%
Výstupní proud
3,5 A - trvalý 5 A- maximální (během nabíjení akumulátoru)
Nabíjecí proud akumulátoru
do 1,5 A (v závislosti na úrovni vybití)
Ochrana vstupu napájecího zdroje
Oneskorená tavná pojistka 3,15A
Ochrana výstupu napájecího zdroje
Napájení ze sítě:Elektronická ochrana proti přetížení na úrovni 7 A (automatický návrat po zkratu)Provozu z akumulátoru:Tavná pojistka 6,3A
Ochrana obvodu akumulátoru
Ochrana před obráceným připojením akumulátoru a přetížením:Tavná pojistka 6,3AOchrana proti hlubokému vybití:Odpojení akumulátoru při napětí pod 10,8 V
Signalizace provozu
LED1 (žlutá) - přítomnost síťového napětí LED2 (zelená) - přítomnost výstupního napětí LED3 (červená) - nabíjení akumulátoru
Technické výstupy
OUF – absence napětí +DC_OUT ACF – absence AC napětí
Výstupy typu otevřený kolektor s maximálním zatížením 50mA (každý výstup)
Spuštění při absenci AC napájení
Tlačítko START
Podmínky provozu
Teplota: -25oC ÷ 50oC
Kryt
ABOX-XL1
Poznámky
Tahové distanční kolíky, montážní otvory v rozestupu 10,8 mm
