IMPULZNÍ NAPÁJECÍ ZDROJ AUPS-40-120-L1 PRO CCTV - ATTE

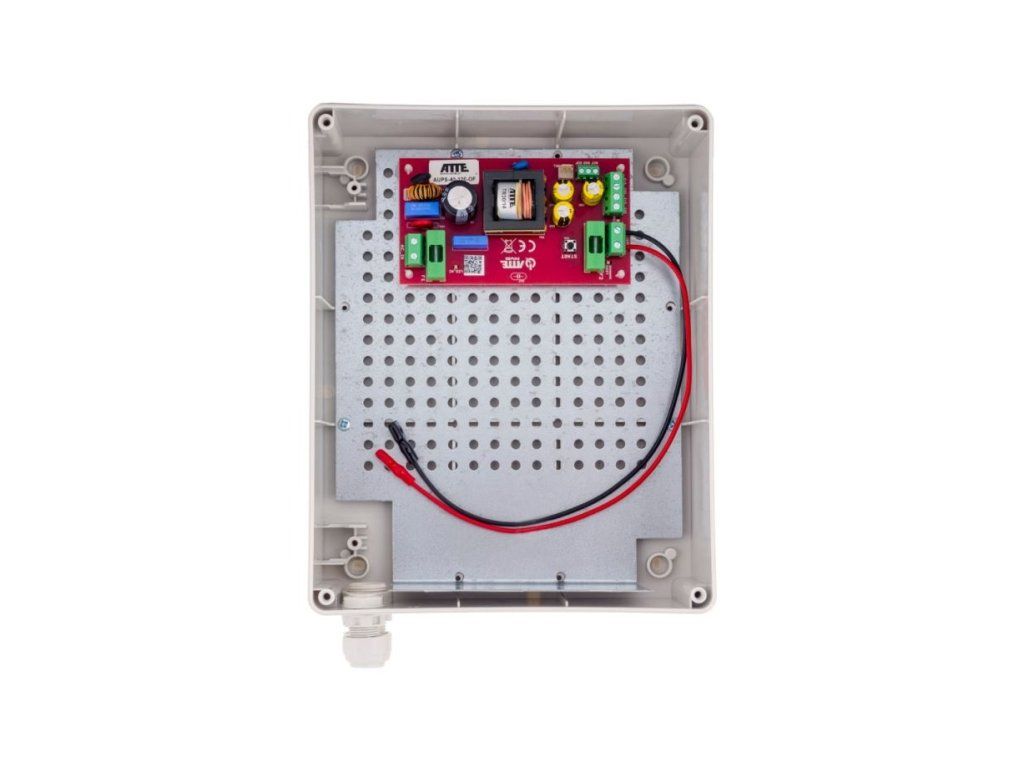

Impulzní záložní napájecí zdroj ATTE AUPS-40-120-L1 je zařízení určené k napájení náročných zařízení a bezpečnostních systémů: IP CCTV kamery, záznamníky videomonitoringu a prvky instalace kontroly přístupu a systémů alarmů SSWiN. Napájecí zdroj ATTE AUPS-40-120-L1 byl připraven pro práci v instalacích, kde je kritická vysoká spolehlivost a kontinuita práce. Použití impulzního záložního napájecího zdroje pomáhá uživatelům výrazně prodloužit čas práce systému. Výsledky jsou výrazně lepší než v případě tradičních záložních napájecích zdrojů typu UPS. Napájecí zdroj spolupracuje s moderními bezúdržbovými bateriemi typu SLA (gelové a AGM). Další výhodou je zabudování napájecího zdroje do praktické vnitřní skříně ABOX-F ze série ATTE ABOX.
Technické parametry:
Napájení: 190 ÷ 260V AC 50Hz
Baterie: 1x gelová nebo AGM baterie 12V
Výkon napájecího zdroje:
42 W - nepřetržitý
60 W - maximální (během nabíjení baterie)
Účinnost: 92%
Výstupní napětí: 10,8÷13,8V DC
Výstupní proud:
3,5 A - nepřetržitý
5 A - maximální (během nabíjení baterie)
Proud nabíjení baterie: do 1,5A (závisí na úrovni vybití baterie)
Signalizace práce: LED diody
LED1 žlutá
LED2 zelená
LED3 červená
Technické výstupy: OUF, ACF
Rozměry: W=118, H=65, D=32 mm
Hmotnost: 0,14
Montáž: Uzavírací distanční kolíky, montážní otvory v rastru 10,8 mm
Profesionální záložní impulzní napájecí zdroj ATTE
Navržený inženýry ATTE napájecí zdroj AUPS-40-120-L1 je záložno-impulzní konstrukce. Byl připraven s ohledem na napájení s použitím širokého vstupního síťového napětí – od 190 VAC do 260 VAC 50 Hz. Napájecí zdroj může pracovat v jednom ze dvou režimů.
Nepřetržitý režim, nabízející výkon 42 W při výstupním proudu o intenzitě 3,5 A.
Maximální režim, určený k nabíjení baterie, nabízející výkon 60 W a intenzitu výstupního proudu do 5 A.
Je třeba si všimnout také vysoké účinnosti na úrovni 92% - díky tomu napájecí zdroj zaručuje velmi nízkou úroveň tepelných ztrát (eliminace jevu zahřívání konstrukce). ATTE AUPS-40-120-L1 je také vybaven LED diodami, signalizujícími jeho práci a speciálními technickými výstupy ACF a OUF. Je připraven na montáž s použitím uzavíracích distančních kolíků a montážních otvorů v rastru 10,8 mm.
Technická specifikace:
APS-40-120-L1
Obecné
Baterie
1 x gelová nebo AGM baterie 12V
Napájení
190 ÷ 260V AC, 50Hz
Výkon napájecího zdroje
42 W - nepřetržitý 60 W - maximální (během nabíjení baterie)
Účinnost
92%
Výstupní napětí
10,8 ÷ 13,8 V DC +/-15%
Výstupní proud
3,5 A - nepřetržitý 5 A - maximální (během nabíjení baterie)
Proud nabíjení baterie
do 1,5 A (v závislosti na úrovni vybití)
Ochrana vstupu napájecího zdroje
Pomalá pojistka 3,15A
Ochrana výstupu napájecího zdroje
Síťové napájení:Elektronická ochrana proti přetížení na úrovni 7 A (automatické obnovení po zkratu)Práce z baterie:Pomalá pojistka 6,3A
Ochrana obvodu baterie
Ochrana před nesprávným zapojením baterie a přetížením:Pomalá pojistka 6,3AOchrana před hlubokým vybitím:Odpojení baterie při napětí pod 10,8 V
Signalizace práce
LED1 (žlutá) - přítomnost síťového napětí LED2 (zelená) - přítomnost výstupního napětí LED3 (červená) - nabíjení baterie
Technické výstupy
OUF – absence +DC_OUT napětí ACF – absence AC napětí
Výstupy typu otevřený kolektor s maximálním zatížením 50mA (každý výstup)
Spuštění při absenci AC napájení
Tlačítko START
Podmínky práce
Teplota: -25oC ÷ 50oC
Kryt
ABOX-F
Poznámky
Uzavírací distanční kolíky, montážní otvory v rastru 10,8 mm
