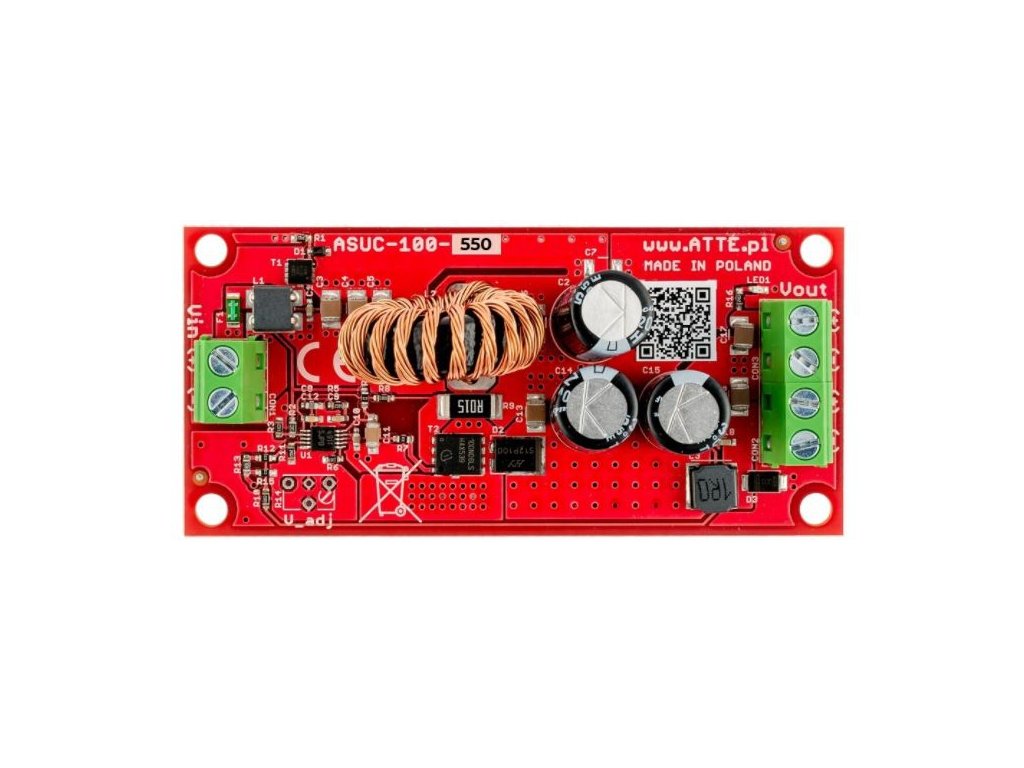

ASUC-100-550-OF je vysoceúčinný, neizolovaný DC/DC měnič zvyšující napětí. Měnič umožňuje práci v širokém rozsahu vstupních napětí a má stanovené výstupní napětí 55 VDC. Typickým použitím modulu je generování napájecího napětí PoE 55VDC z napětí 12 VDC nebo 24 VDC pocházejícího z nárazového napájecího zdroje. Vyšší napětí umožňuje kompenzovat úbytky napětí pro silové PoE přijímače.
Technické parametry:
Vstupní napětí: 10 - 30VDC
Výstupní napětí: 55VDC
Vysoká účinnost >93%
Výstupní výkon: 120W
Odběr proudu obvodem měniče: 27mA
Prevádzková teplota: od -20°C do 40°C
Nízký odběr proudu obvodem měniče
Široký rozsah vstupního napětí typického pro nárazové napájecí zdroje 12/24VDC
Ochrana: teplotní, proti přetížení, přepěťová
Malé rozměry
Nejdůležitější vlastnosti:
široký rozsah napájecího napětí
stanovené výstupní napětí 55 VDC
vysoká účinnost měniče zajišťuje nízké zahřívání zařízení
navzdory malým rozměrům modulu byla zachována vysoká výstupní výkon
odolnost proti opačné polarizaci napájecího napětí
Technická specifikace:
ASUC-100-550-OF
Obecné
Výstupní napětí
55VDC +/-2%
Výstupní výkon
120 W @24V, 80 W @12V
Napájecí napětí
10 ... 30 VDC
Účinnost
93% @Vin = 12 V, Pout = 80 W
Odběr naprázdno měniče
27mA @12V
Signalizace provozu
LED1 - přítomnost výstupního napětí
Koncepce pouzdra
Chybí - modul pro zabudování
Montáž
Zajišťovací distanční kolíky, montážní otvory v rozstupu 10,8 mm
Atte: PoE sítě, napájení bezpečnostních systémů, měniče a stabilizace napětí
