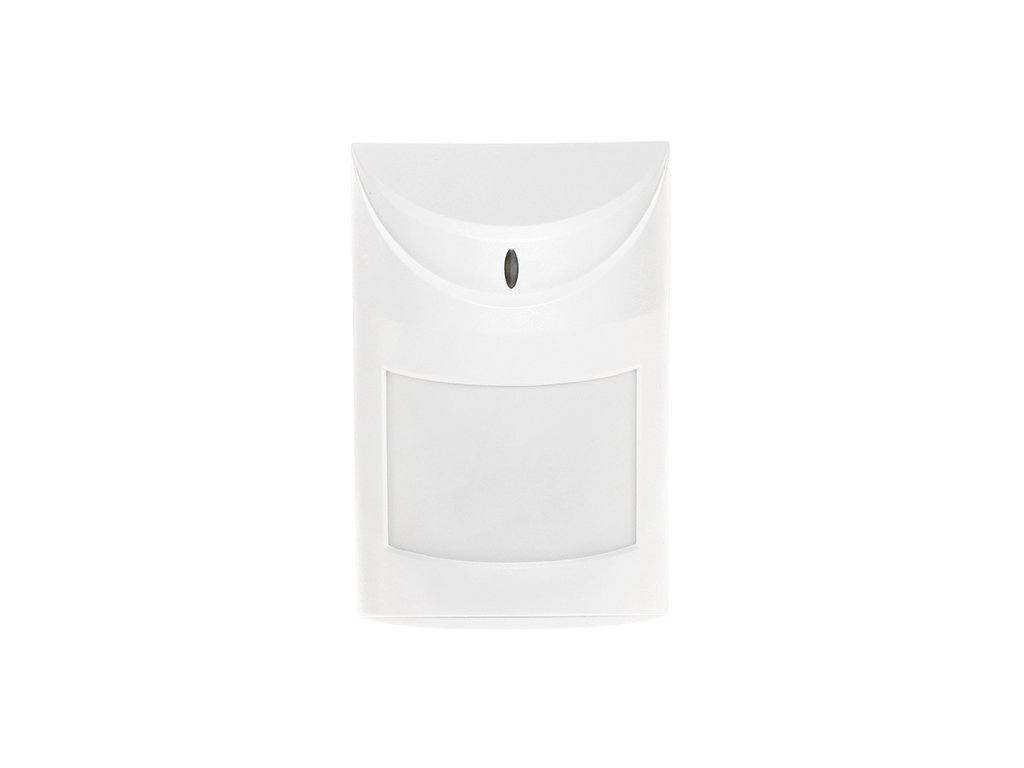

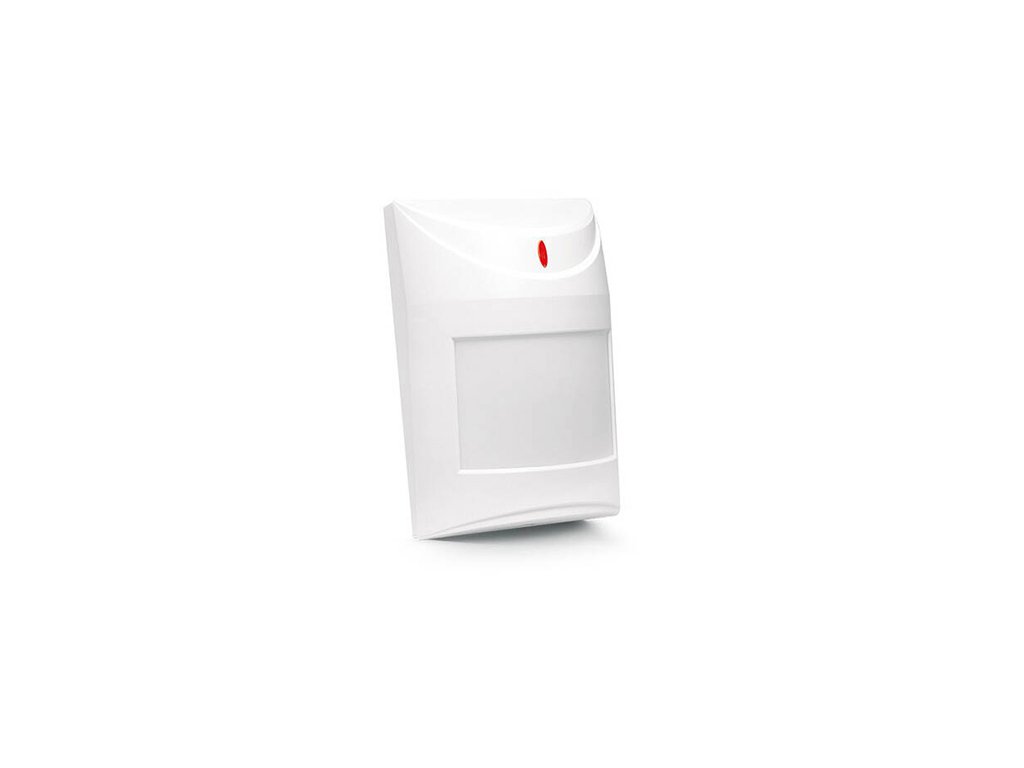

AQUA Plus - Digitální pasivní infračervený detektor - SATEL

AQUA Plus je digitální pasivní infračervený detektor vybavený dvojitým pyroelementem a digitálním detekčním algoritmem. Díky použití dvojkanálové analýzy signálu z pyroelementu (hodnotové a množstevné) a mechanismu kompenzace teploty se detektor vyznačuje vysokou citlivostí a odolností vůči rušení. Varianta výměny použité Fresnelovy čočky a regulace citlivosti umožňují přizpůsobení charakteristiky činnosti detektoru požadavkům zákazníka.

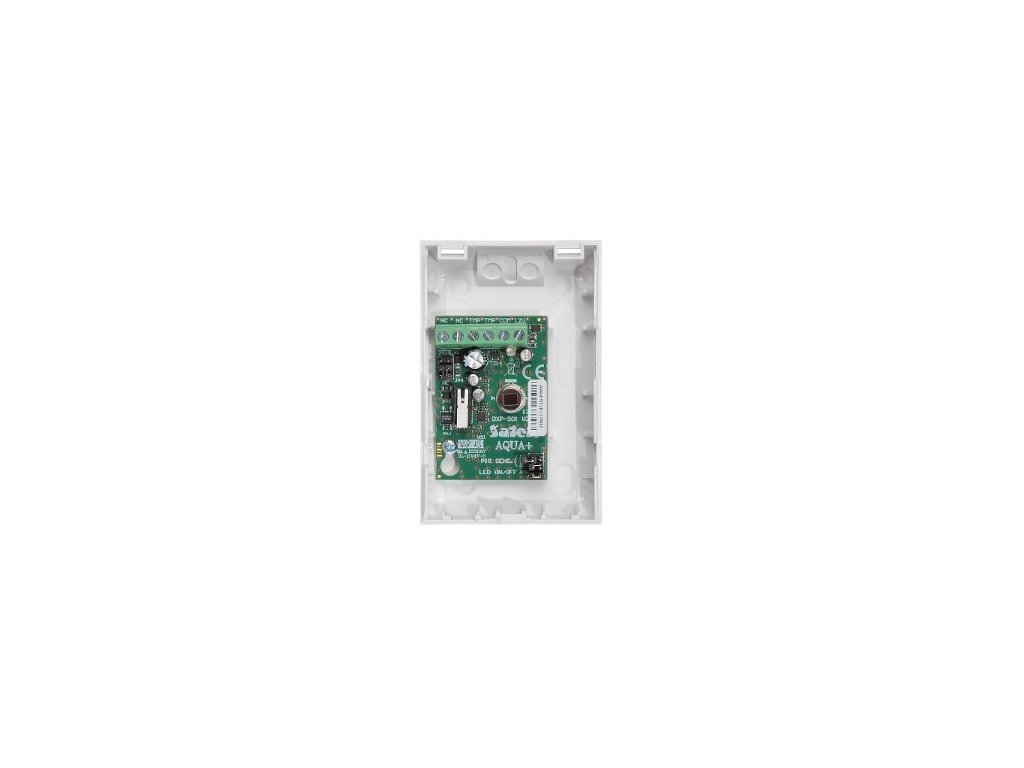

AQUA Plus má zabudovanou možnost pre-alarmu a sabotážní kontakt chránící před otevřením krytu. Kromě toho je elektronická deska detektoru vybavena parametrickými rezistory, což zjednodušuje montáž a připojení k poplachovému systému.

AQUA Plus splňuje požadavky Grade 2 normy EN-50131.

Vlastnosti:

• Zabudované parametrické rezistory

• Digitální detekční algoritmus

• Vyměnitelné Fresnelovy čočky

• Funkce pre-alarmu

Technické údaje:

• Napájecí napětí (±15%): 12V DC

• Detekovatelná rychlost pohybu: 0,3…3 m/s
• Rozsah provozních teplot: -30°C ~ +55 °C

• Doporučená výška montáže: 2,4 m

• Proud v pohotovostním stavu: 10 mA

• Maximální proudový odběr: 12 mA

• Povolené zatížení kontaktů relé (rezistivní): 40 mA / 16V DC

• Ekologická třída podle EN50130-5: II

• Čas signalizace poplachu: 2 s

• Splněné normy: EN50130-5, EN50131-1, EN50131-2-2, EN50130-4

• Stupeň zabezpečení podle EN50131-2-6: Grade 2
• Rozměry:63 x 96 x 49 mm
• Hmotnost: 90 g

Obr. 1 Schéma připojení detektoru AQUA Plus

Přesnost detekce

Fresnelova čočka

Doporučení pro montáž detektoru AQUA Plus:

Satel AQUA Plus je vnitřní detektor -
• není vhodný pro venkovní použití
Optimální výška instalace pro tento model je
• ~2.4 m
Doporučuje se vyhnout se montáži zařízení v blízkosti zdrojů tepla, jako jsou radiátory či pece
Detekční pole detektoru AQUA Plus by nemělo zahrnovat venkovní okna
