APS-8Zi/1P - Ochrana 8 vnitřních linek zabezpečovacího systému a napájení - EWIMAR
Kód: EC-25184Detailní popis produktu

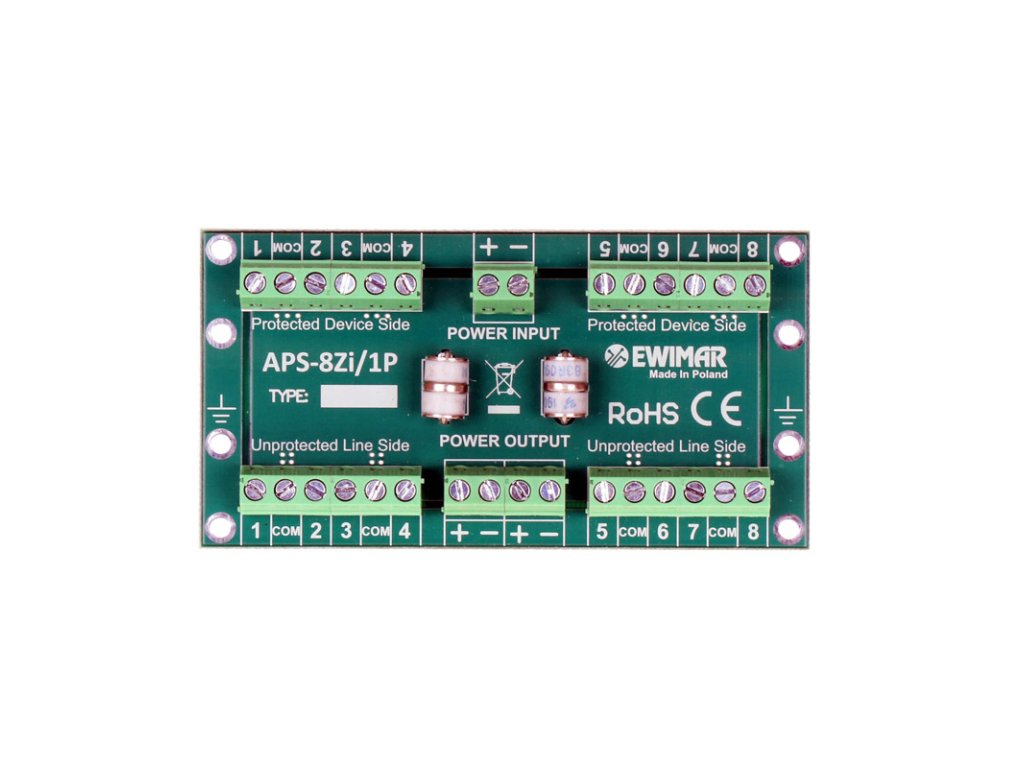

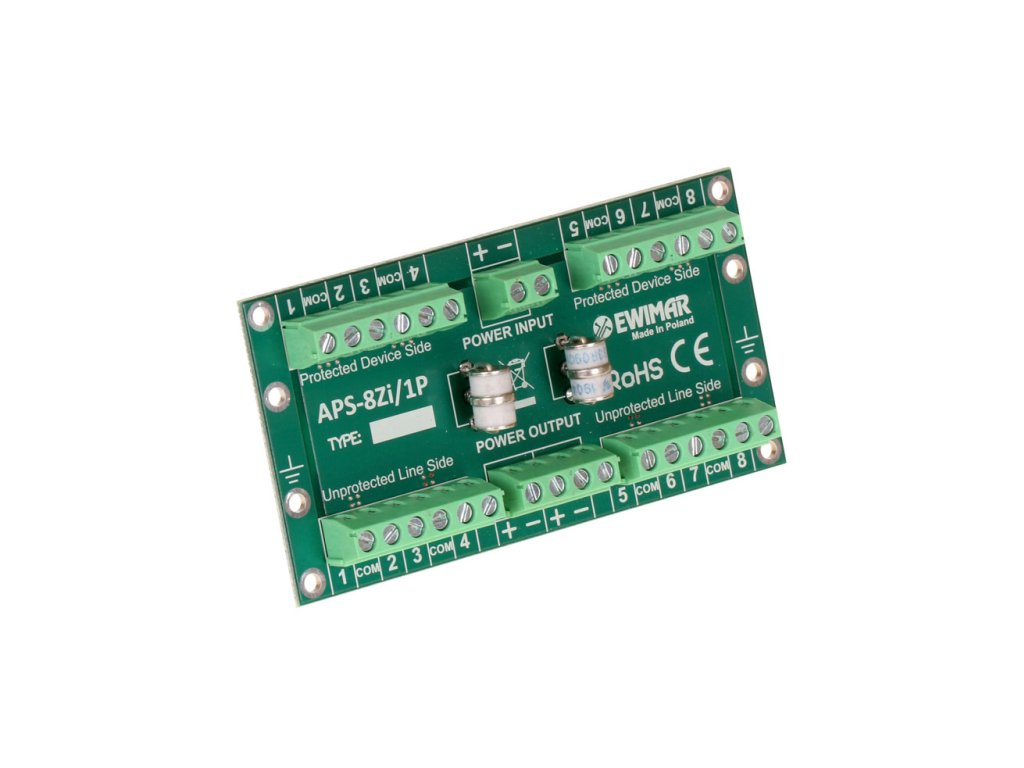

Ochrana 8 vnitřních linek ústředny zabezpečovacího systému a napájení, APS-8Zi/1P - EWIMAR
APS-8Zi/1P je modul, jehož úlohou je ochrana ústředen zabezpečovacích systémů před přepětími a atmosférickými výboji. Zařízení je vybaveno 8 ochrannými trasami určenými pro signály alarmových senzorů a jednou společnou ochrannou trasou pro jejich napájení. Ochranník je vyroben formou modulu, instalovaného ve speciální skříni spolu s dalšími moduly, které mohou vytvořit komplexní ochranný systém pro všechny signály ústředny zabezpečovacího systému. Ochrana eliminuje výskyt přepětí indukovaných v alarmových kabelech během atmosférické bouře. APS-8Zi/1P využívá speciální řešení, díky nimž #odstraňuje skoky jisker, které se snaží proniknout do zabezpečovacího systému z jiných instalací a odvádějí elektrický náboj do země. Zařízení je určeno k použití se senzory instalovanými uvnitř budovy.
Každá linka alarmového vedení je vybavena nezávislými ochrannými obvody s účinností 2kA, využívajícími super rychlé pojistky MOSFET. To zabraňuje pronikání napěťových impulsů nad 18V na chráněnou stranu. Tento přístup vytváří účinnou ochrannou bariéru pro každý typ zabezpečovacího systému, přičemž nemá vliv dokonce ani na 4-stavové poplachové obvody. Standard svorek ohrožené a chráněné strany byl zachován v souladu se standardem připojení na ústředny zabezpečovacích systémů, což zajišťuje jednoduchou instalaci a pozdější údržbu. Zařízení nesmí být použito pro digitální (přípojné) linky. K tomu je třeba použít jiný model ochranného zařízení.
Všechny napájecí kabely ze senzorů celého modulu jsou připojeny k jedné ochrané trase napájecí linky, kterou je vybaven omezovač. APS-8Zi/1P na chráněné straně má dvojitou svorku, která zjednodušuje připojení většího množství kabelů. Protože zkrat na jednom z napájecích obvodů způsobí aktivaci ochrany ústředny a odpojení od napájení většího množství senzorů, řešení se společným napájením není doporučeno pro instalace třídy S a pro venkovní senzory. Pro uvedená řešení je nutné dodatečně použít modul APS-8P.
APS-8Zi/1P - Příklad ochrany alarmových linek
Technická specifikace
| APS-8Zi/1P | |
|---|---|
| Alarmové linky | |
| Počet ochranných tras | 8 |
| Vstupní / výstupní konektor | Šroubový |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Proud výbojový C1 (8/20µS, linka-zem ) Iimp | 2kA |
| Jmenovité napětí DC (linka-linka) UN | 12V DC |
| Maximální pracovní napětí (linka-linka) UC | 13V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 18V (s ohledem na MOSFET) |
| Proud výbojový C1 (8/20µS, linka-linka ) Iimp | 2kA (s ohledem na MOSFET) |
| Odpojovací prvek | Pojistka MOSFET |
| Série odporu | 6 / linku |
| Jmenovitý proud IN | 100mA / linku |
| Napájecí linka | |
| Jmenovité napětí DC (linka-linka) UN | 13.8V DC |
| Maximální pracovní napětí (linka-linka) UC | 15V DC |
| Úroveň ochrany UP C3 | 25V |
| Proud výbojový (8/20µS, linka-linka) Iimp C3 | 250A |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Proud výbojový C1 (8/20µS, linka-zem ) Iimp | 10kA |
| Jmenovitý proud In | 1A |
| Obecné | |
| Použití | Uvnitř |
| Způsob montáže | Speciální skříň |
| Provozní teplota | -30C do 60C |
| Rozměry | 102 x 53,5 x 25 mm |
Doplňkové parametry
| Kategorie: | Alarmy do domácnosti |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041751271 |
