Ochrana proti přepětí 4 venkovních alarmových snímačů, APS-4Zo/4P - EWIMAR

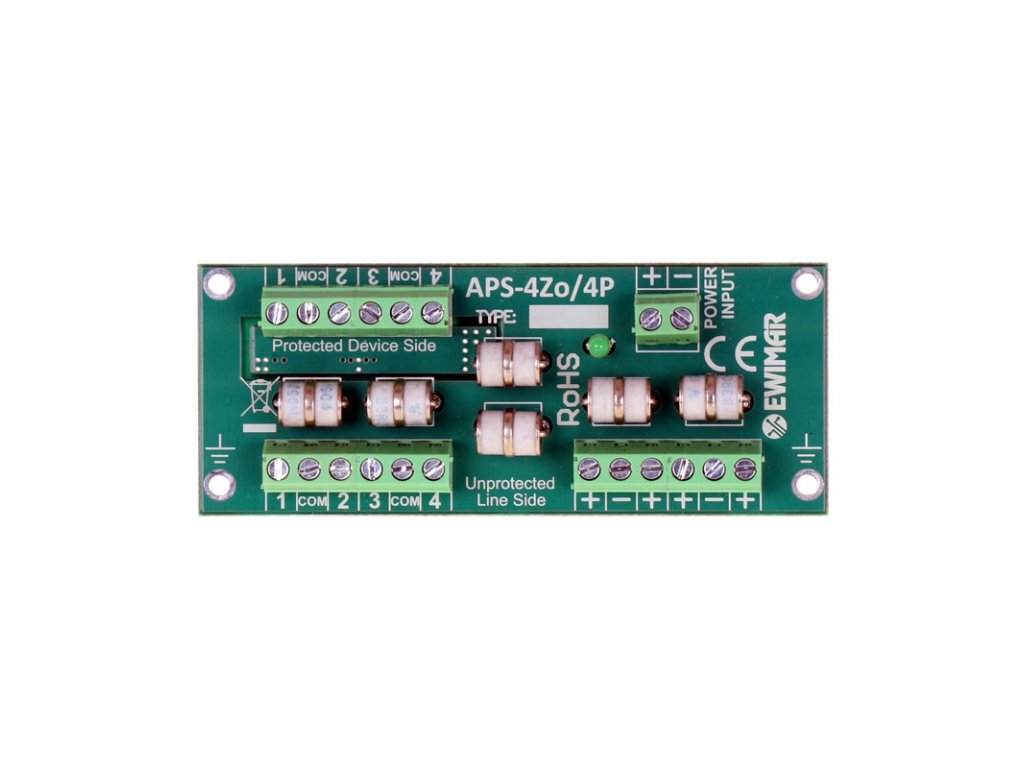

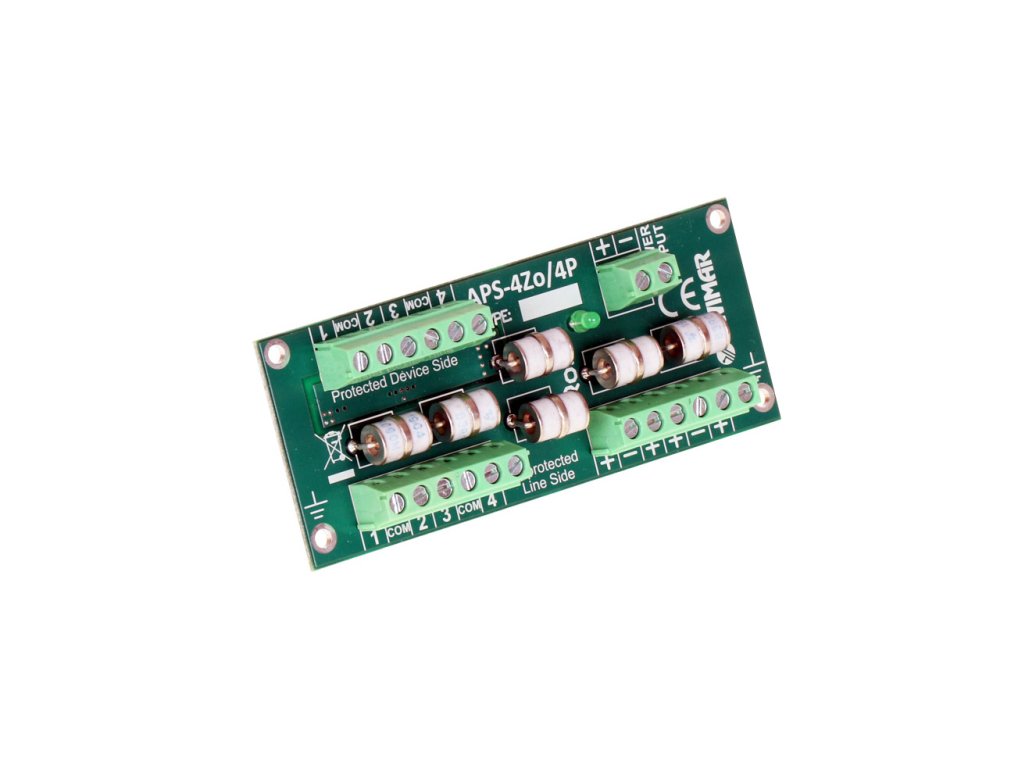

APS-4Zo/4P je ochrana proti přepětí, jejíž úlohou je chránit centrá alarmových systémů před přepětími a blesky. Zařízení je vybaveno 4 ochrannými obvody určenými pro signály alarmových snímačů a 4 nezávislými ochrannými obvody napájení s izolací. Ochrana je určena pro použití s snímači instalovanými mimo budovu, kde se mohou vyskytovat iskrové výboje velké hodnoty z kovových konstrukcí, okapů nebo vodičů. Kromě ohrožení samotných alarmových obvodů existuje také riziko poškození centrál a připojených zařízení v důsledku silného nárůstu napětí v napájecích vodičích. Toto riziko je eliminováno rozdělením ochrany napájecích obvodů pomocí super rychlých automaticky resetovaných přepěťových pojistek MOSFET. Ochrana je vyhotovena jako modul, instalovaný v speciálním krytu spolu s dalšími moduly, které mohou tvořit komplexní ochranný systém pro všechny signály alarmové centrály.
Použité komponenty eliminují úderové napětí o hodnotě 10kA pro každý alarmový a napájecí obvod, využívající super rychlé přepěťové pojistky MOSFET. Zabraňuje to pronikání napěťových impulsů nad 18V na chráněnou stranu. Toto řešení vytváří účinnou ochrannou bariéru pro každý typ alarmového systému bez toho, aby mělo vliv na i 4-stavové alarmové obvody. Standard terminálů ohrožené a chráněné strany byl dodržen v souladu se standardem připojení v alarmových centrálách, což zajišťuje jednoduchou instalaci a následnou údržbu. Zařízení nelze používat na digitální (sběrnicové) linky. Na tento účel je třeba použít jiný model ochranného zařízení.
APS-4Zo/4P také disponuje MOSFET pojistkami, izolujícími napájení každého alarmového snímače. Toto řešení chrání před neutralizací skupiny snímačů zkratem na jednom z nich. Použité přepěťové pojistky mají velmi malou proudovou hysterézi a čas reakce 1uS, což nezpůsobuje významný odběr proudu z centrál ani během dlouhého období výskytu zkratu. Tato koncepce se doporučuje pro instalace třídy S.
APS-4Zo/4P - Příklad ochrany alarmových linek pro venkovní snímače
Technická specifikace
| APS-4Zo/4P | |
|---|---|
| Alarmové linky | |
| Počet ochranných obvodů | 4 |
| Vstupní / výstupní rozhraní | Šroubové |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, linka-zem) Iimp | 10kA |
| Jmenovité napětí DC (linka-linka) UN | 15V DC |
| Maximální provozní napětí (linka-linka) UC | 13V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 18V (s ohledem na MOSFET) |
| Výbojový proud C1 (8/20µS, linka-linka) Iimp | 2kA (s ohledem na MOSFET) |
| Oddělovací prvek | MOSFET přepěťová pojistka |
| Sériový odpor | 6 / linku |
| Jmenovitý proud IN | 100mA / linku |
| Napájecí linky | |
| Počet ochranných obvodů | 4 |
| Jmenovité napětí DC (linka-linka) UN | 13.8V DC |
| Maximální provozní napětí (linka-linka) UC | 15V DC |
| Úroveň ochrany UP C3 | 20V (s ohledem na MOSFET) |
| Výbojový proud (8/20µS, linka-linka) Iimp C3 | 2kA (s ohledem na MOSFET) |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, linka-zem) Iimp | 10kA |
| Jmenovitý proud In | 100mA / linku |
| Obecné | |
| Použití | Uvnitř |
| Způsob instalace | Dedikovaný kryt |
| Pracovní teplota | -30C do 60C |
| Rozměry | 102 x 41 x 25 mm |
Doplňkové parametry
| Kategorie: | Alarmy do domácnosti |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041751288 |
